厂区仓储作业用平衡重式叉车结构设计

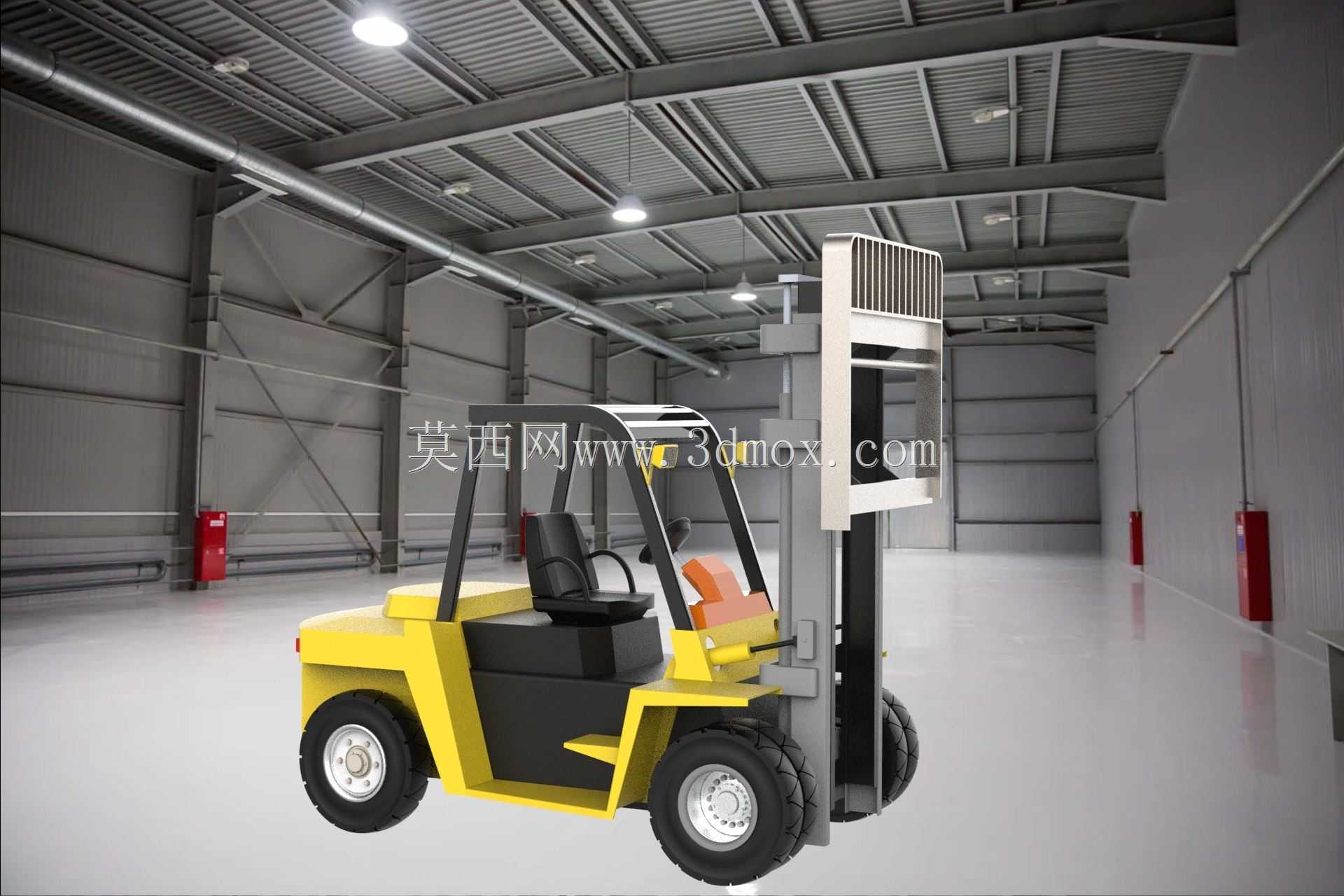

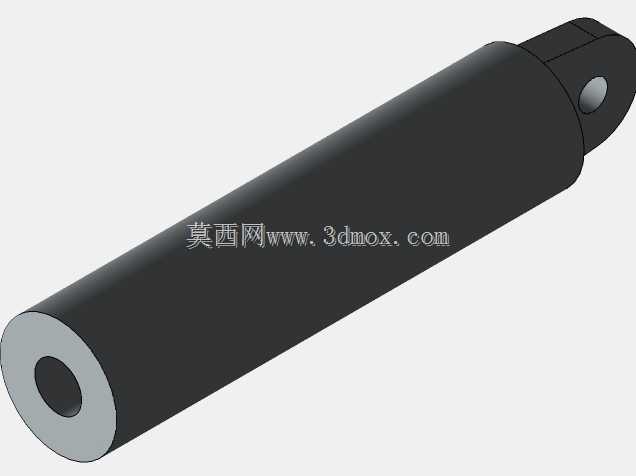

　　这款平衡重式叉车的三维结构设计，核心围绕厂内仓储、生产车间的物料转运场景展开，日常作业覆盖生产工位间的工件周转、仓储区的托盘堆垛、装卸货区域的货车上下货等典型工况，适配常规木质、塑料工业托盘的搬运需求，额定承载能力覆盖中小吨位厂内作业的常用区间，可满足一般机械加工、快消仓储、零部件生产车间的日常物料流转需求。从结构布局来看，整车采用经典的后轮转向设计，转向桥布置在车体尾部，配合前部的起升门架结构，可在狭窄的车间通道内完成小半径转弯，适配多数厂区3米左右宽度的主通道作业要求，无需额外拓宽通道即可完成直角堆垛作业。设计过程中优先考虑了作业视野的优化，门架的起升油缸采用侧置布局，避免遮挡驾驶员正前方的货叉作业视线，

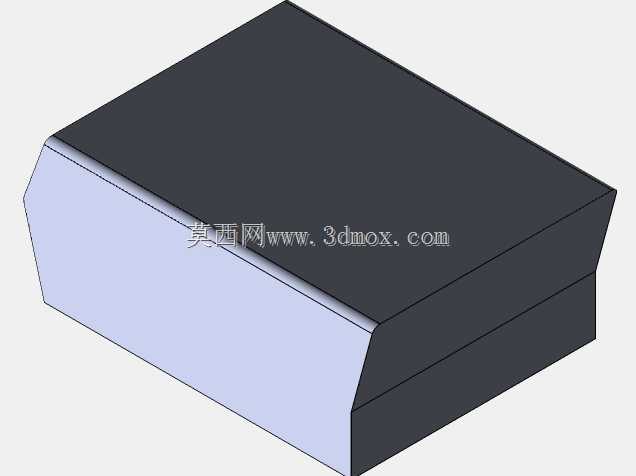

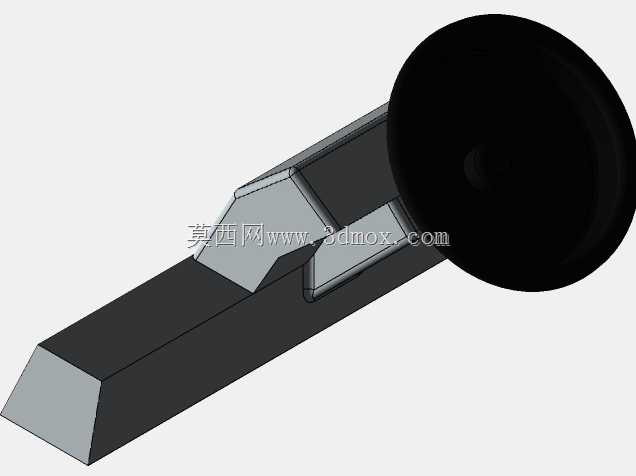

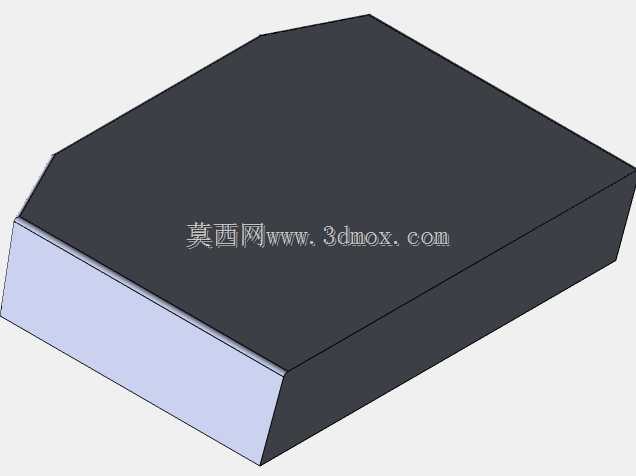

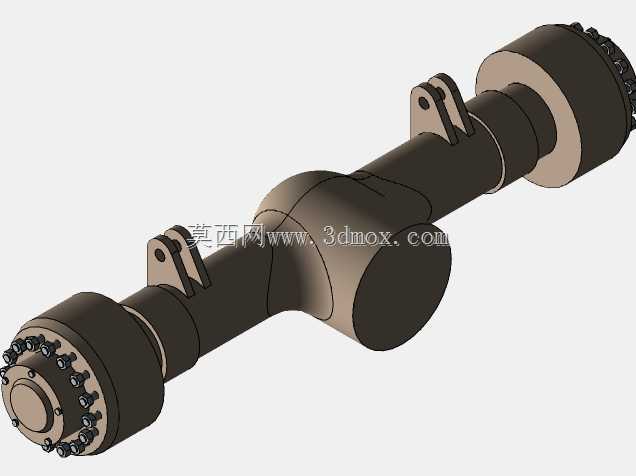

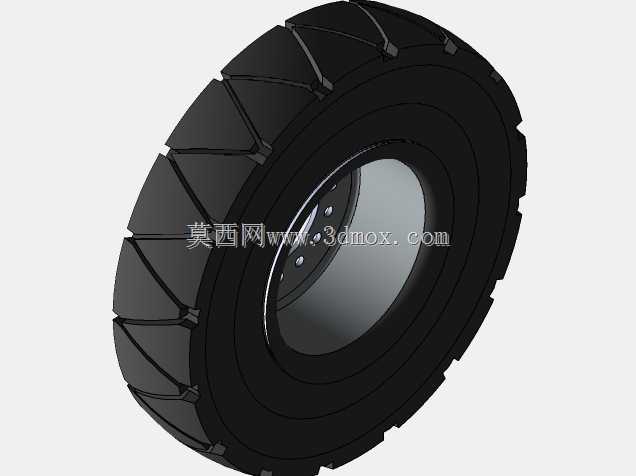

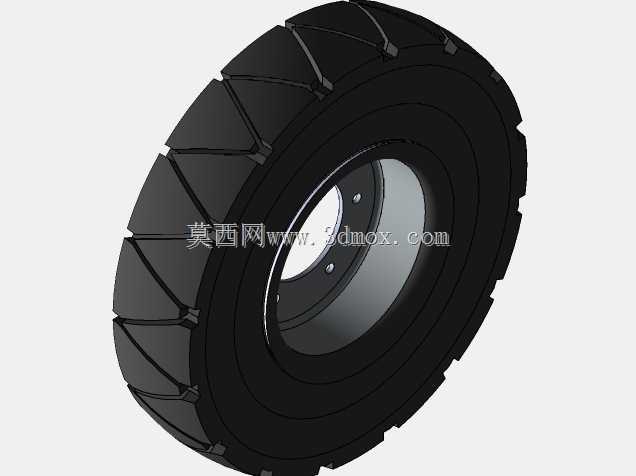

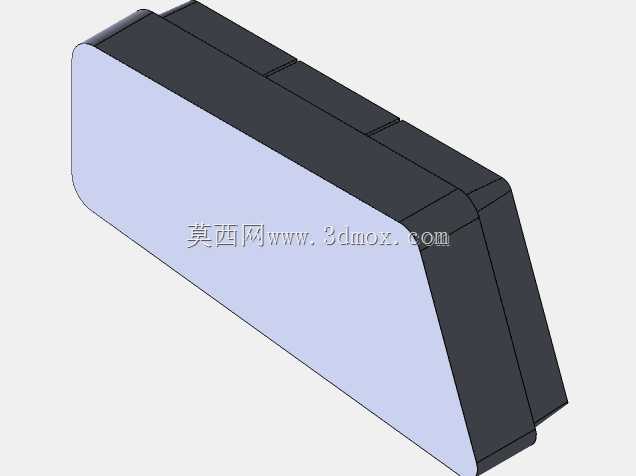

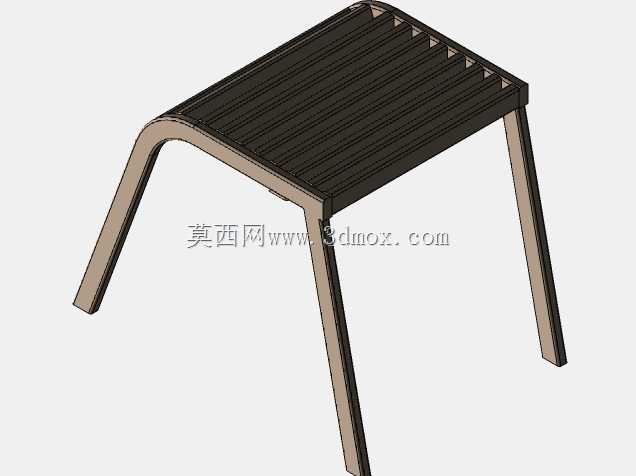

　　护顶架的横梁间距经过反复调整，既满足顶部防坠物的防护强度要求，又不会过多遮挡驾驶员观察高位货架的视线，减少高位堆垛时的对位误差。动力舱布置在车体中部靠后的位置，与尾部的平衡重块形成合理的重量分配，满载堆垛时整车的重心始终落在前后轮的支撑四边形范围内，避免前倾失稳；平衡重块的外形做了圆弧过渡处理，既减少整车尾部的转弯回转半径，也能避免转弯时剐蹭通道旁的货架或设备。行走系统采用前轮驱动布局，驱动轮配装深花纹工业轮胎，适配厂区水泥、环氧地坪等常见路面，即使地面存在少量油污、铁屑也能保持足够的抓地力，避免起步打滑；转向轮采用小直径高承载轮胎，转向节的主销后倾角经过匹配调校，转向操作力控制在合理区间，驾驶员长时间作业不易产生疲劳。

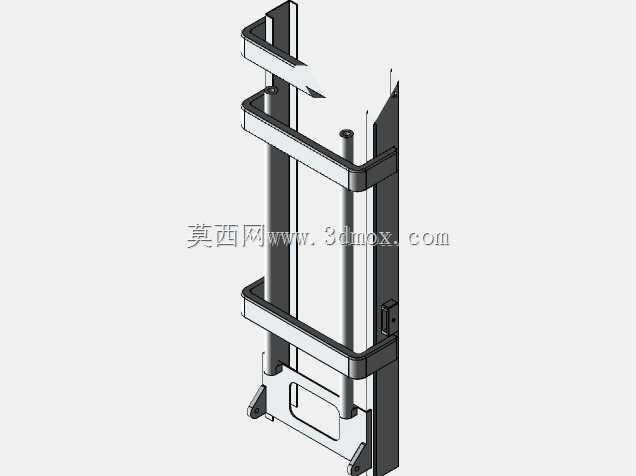

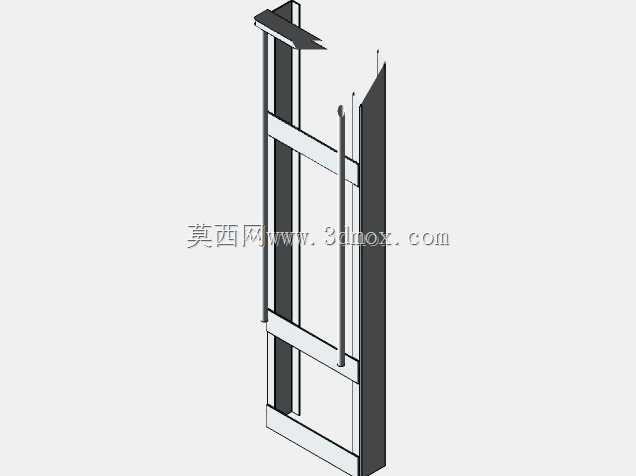

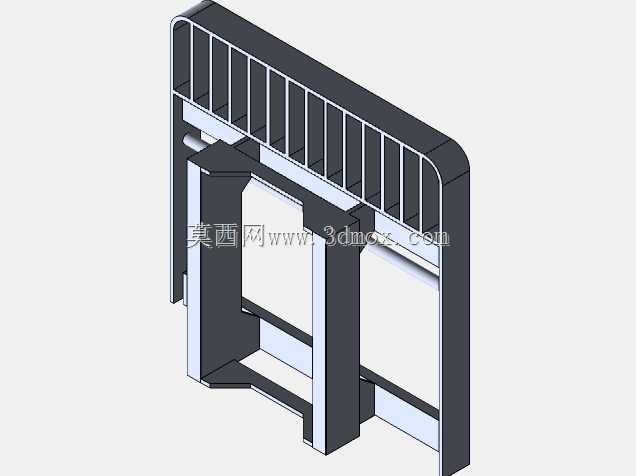

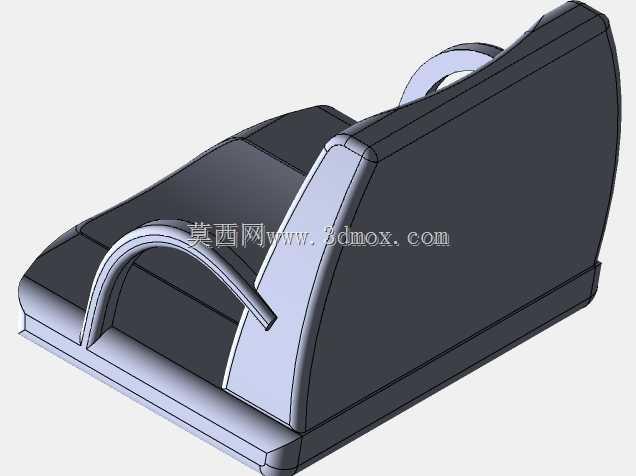

　　起升系统的两级门架采用型钢焊接成型，门架槽钢的滚轮配合间隙预留了合理的磨损补偿量，长期使用后可通过调整垫片消除间隙，避免货叉起升时出现卡滞、晃动；货叉采用标准挂钩式安装结构，可根据搬运物料的托盘规格调整叉齿间距，适配不同尺寸的托盘作业需求，货叉架上的挡货架高度经过优化，可阻挡高位堆垛时物料向后滑落，保护驾驶员安全。操作区域的布局完全符合人机工程要求，座椅的前后位置、靠背角度均可调整，适配不同身高的驾驶员操作；操作手柄的布置位置在驾驶员手臂自然伸展的覆盖范围内，起升、倾斜、前进后退的操作逻辑符合行业通用操作习惯，驾驶员无需额外适应即可快速上手；踏板区域做了防滑处理，制动踏板与油门踏板的间距、高度差经过反复校核，避免误操作。

　　整车的外形尺寸充分考虑了常规厂区的作业边界，整车总长度控制在合理范围，配合尾部的转向半径，可在标准集装箱内部完成装卸作业，也能进入常规的货运电梯完成楼层间的物料转运；门架的最低闭合高度适配多数厂房的进门高度、货架底层的横梁高度，无需放倒门架即可顺利通过常规厂区的限高区域。液压系统的管路布置全部沿车架内侧走线，外部加装防护槽板，避免日常作业中被货物剐蹭导致管路破损；液压油箱的容积匹配起升系统的流量需求，连续作业时液压油的温升控制在合理区间，避免高温导致的密封件老化加速。电气系统的线束全部采用阻燃波纹管防护，接插件选用防水型结构，适配厂区多尘、偶尔有洒水清洁的作业环境，减少线路故障概率。车架部分采用箱型焊接结构，关键受力位置做了加强筋处理，可承受满载作业时的冲击载荷，长期使用不会出现车架变形问题；车体侧面预留了维护保养的开口，日常检查油液、更换滤芯时无需拆解大量覆盖件，降低后期维护的工作量。
