小松叉车侧移条结构设计

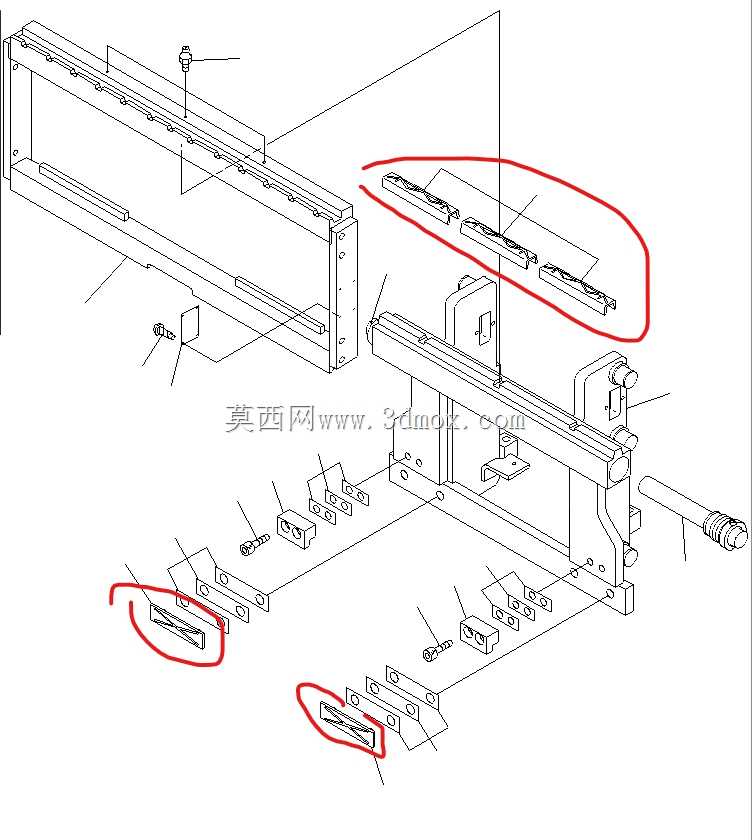

　　在厂内仓储物流的日常作业场景里，叉车侧移机构的核心承载件往往是容易被忽略但直接影响作业精度与使用寿命的部件，这款适配小松FG/FD-18系列叉车的侧移条，就是针对1.8吨级内燃叉车侧移属具的实际工况做的结构设计。先从实际作业场景来说，厂内托盘堆垛、货位调整、窄通道作业时，侧移功能可以让货叉在不移动整车的情况下横向调整位置，大幅减少整车反复挪位的次数，尤其是在货架间距预留余量小、货物码放对位要求高的仓储场景里，侧移条作为侧移架滑动承载的核心构件，既要承受货叉架传递的竖向载荷，还要承受侧移动作过程中的横向摩擦力、偏载带来的扭转力矩，设计时首先要匹配原有属具的安装边界，不能改动叉车原有的门架安装接口，保证替换件可以直接适配原有侧移油缸、滑块的安装位。

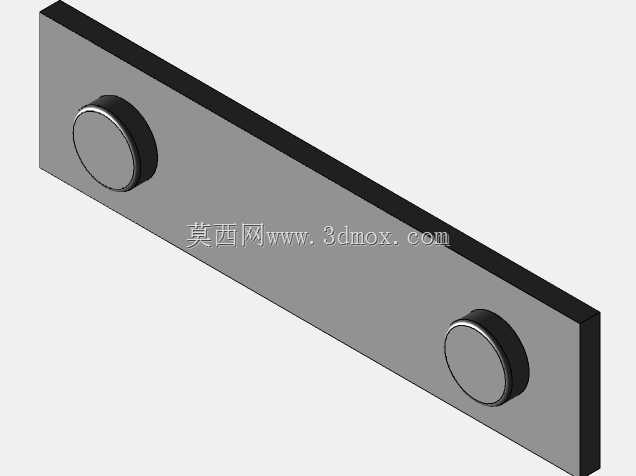

　　从功能特性上看，这款侧移条的截面采用了带加强筋的异型材结构，工作面做了适配滑块滑动的平直导向面，表面的V型导流槽结构，一方面可以在作业过程中积存少量润滑脂，减少滑块与条体之间的干摩擦，另一方面可以让作业过程中带入的泥沙、碎屑顺着槽体排出，避免硬质颗粒卡在滑块与导向面之间造成工作面拉伤，延长滑动副的维护周期。条体上的安装定位凸点，是对应原有侧移架的安装孔位做的定位设计，装配时不需要反复调整对位，直接卡入对应安装位即可完成初步定位，降低现场装配的调整难度。

　　设计思路上，首先考虑的是FDM熔融沉积成型的加工适配性，因为很多终端用户在设备配件应急替换时，会采用桌面级工业FDM设备做小批量应急加工，所以材料选型匹配PA66 GF30，也就是添加30%玻璃纤维增强的尼龙材料，这种材料的刚性、耐磨性、抗蠕变性能都能满足叉车侧移条的工况要求，比普通PLA、ABS材料的承载能力高40%以上，在持续承压的情况下不会出现明显的塑性变形。结构设计时特意做了等壁厚处理，避免FDM打印过程中因为壁厚不均出现翘曲、填充不实的问题，所有的转角位置都做了R2以上的圆角过渡，减少应力集中点，避免叉车偏载作业时条体从转角位置出现开裂。

　　安装边界方面，这款侧移条的长度方向完全匹配小松FG/FD-18系列叉车侧移架的安装间距，两端的安装缺口对应原车架的固定螺栓位，不需要对原有车架做任何切割、打孔改造，导向面的平面度控制在0.2mm以内，保证侧移架滑动过程中不会出现卡滞、窜动的问题，条体的厚度方向预留了0.5mm的磨损余量，当工作面磨损量超过这个数值时再做更换，正常工况下的使用寿命可以达到原厂金属配件的60%以上，完全能满足应急维修、小批量定制改装的使用需求。

　　实际作业中，很多叉车用户在侧移条磨损后会面临原厂配件采购周期长、成本高的问题，尤其是非核心城市的售后网点，配件调货往往需要三到五天，会直接影响仓储作业的进度，这种可通过增材制造快速加工的侧移条结构，能在几个小时内完成成品加工，快速恢复设备作业能力。设计时还考虑了不同作业环境的适配性，在低温仓储环境下，PA66 GF30材料的低温抗冲击性能也能满足要求，不会因为环境温度低出现脆断问题，条体上的导流槽在冷链作业场景下还可以排出冷凝水，避免结冰造成滑块卡滞。

　　从受力角度分析，侧移条在作业时的受力主要来自三个方向：首先是货叉架传递的竖向载荷，额定载荷下1.8吨叉车的侧移条单根承受的竖向载荷在9kN左右，PA66 GF30材料的弯曲强度可以达到180MPa，通过截面的惯性矩优化，完全能满足这个载荷下的挠度要求，满载时的挠度控制在0.3mm以内，不会影响侧移的顺畅度；其次是侧移动作时的横向摩擦力，侧移油缸推动货叉架横向移动时，滑块与侧移条之间的滑动摩擦系数在润滑状态下约为0.15，对应的摩擦力在1.35kN左右，导向面的表面粗糙度设计为Ra3.2，既可以留存润滑脂，又不会因为表面太粗糙造成滑块过快磨损；最后是偏载作业时的扭转力矩，当货物重心偏向货叉一侧时，侧移条会承受附加的扭转力，设计时在条体的非工作面增加了三角形加强筋结构，大幅提升了截面的抗扭刚度，避免偏载时条体出现扭转变形。

　　另外，设计时还考虑了配件的互换性，这款侧移条不仅可以适配小松FG/FD-18系列叉车，同吨位的其他品牌内燃叉车只要侧移架安装尺寸匹配，也可以做适配调整，只需要修改两端的安装缺口位置即可，不需要改动主体的导向结构，大幅提升了设计的复用性。对于三维建模从业者来说，这类工业配件的建模核心不是追求外观的炫酷，而是要严格匹配实际安装尺寸、工况受力要求、加工工艺约束，每一个结构特征都要有对应的工程意义，不能做无意义的造型设计，比如表面的V型槽不是装饰性结构，是实实在在服务于润滑、排屑功能的，安装凸点也不是随意添加的特征，是为了降低装配难度、提升装配效率做的定位结构，所有的壁厚、圆角、加强筋设计，都要同时满足受力要求和加工工艺要求，这也是工业零部件建模和外观创意建模最核心的区别。
