工业商用干燥剂除湿空调内部结构设计

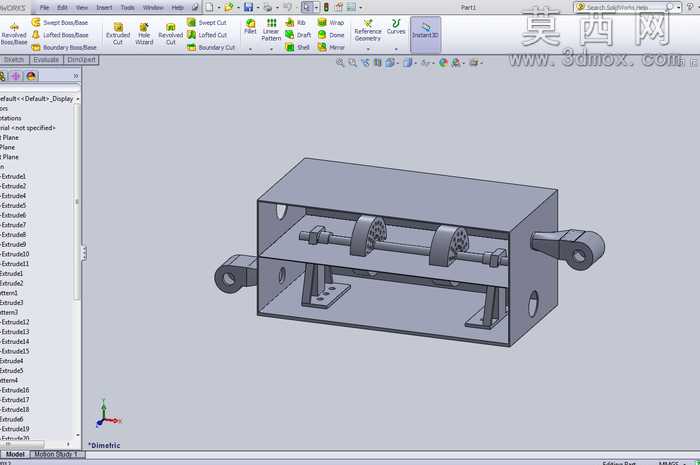

做这个除湿空调的内部结构建模时，我最先锚定的是干燥剂除湿的核心工作逻辑，没有先急着画外壳轮廓，反而先把核心的转轮组件、支撑结构、风道预留空间先搭了骨架。一开始想把两侧的安装吊耳做成和壳体一体的冲压结构，后来考虑到实际加工时钣金折弯的应力集中问题，还是把吊耳拆成了独立的带安装孔的耳座，留足了和壳体螺栓连接的配合面，毕竟工业设备吊装时的受力点不能靠折弯边硬扛。中间那根贯穿的转轴是整个结构的核心，一开始给轴配的是一体式支撑座，后来发现装配时转轮要从侧面穿入，一体式座会挡住安装路径，索性把两端的支撑改成了L型的分体支架，支架上开了刚好容纳轴承位的半圆槽，装配时先把转轮和轴预装完，再把支架从下方托住轴锁到壳体底板上，装完再补两侧的封板，整个装配路径没有硬干涉，后期维护拆换转轮也不用把整个壳体全拆开。壳体的钣金壁我没做多余的曲面造型，毕竟是工业商用设备，平整的壁面既方便贴保温棉，也能减少钣金加工的折弯工序，只是在侧壁对应转轮的位置开了几个圆形的通风孔，孔边留了1mm的翻边，既增加了壁面的刚性，也能避免装通风软管时割破管壁。材质调试的时候，我没给内部结构花里胡哨的材质，壳体用了普通冷轧钢板的哑光灰质感，转轴和转轮用了略带金属磨砂的质感，特意把转轮上的吸湿孔做了阵列时的微小错位，避免完全规整的阵列看起来太假，像渲染出来的贴图而不是真实机加出来的零件。一开始想在壳体内部加导流板，后来算完风道的走向，发现干燥剂转轮本身的风阻已经足够让气流均匀穿过，加导流板反而会增加不必要的风阻和加工成本，就把多余的导流结构全删掉了，只在底板上留了两个冷凝水的排水孔位，对应除湿过程中析出的水分排出需求。两侧的吊耳我特意把安装孔做成长圆孔，不是正圆孔，现场安装时可以微调吊装的位置，不用硬对孔位，这点细节是之前做工业设备安装时踩过的坑，建模时就提前考虑进去了。整个模型没有做多余的装饰性结构，每一个凸台、每一个孔位都对应实际的装配或者功能需求，哪怕是壳体内部的隔板，也是为了分隔处理前的湿空气和处理后的干空气，避免串风影响除湿效率，隔板和壳体之间留了0.2mm的密封胶条安装槽，不用后期再额外打胶密封。
