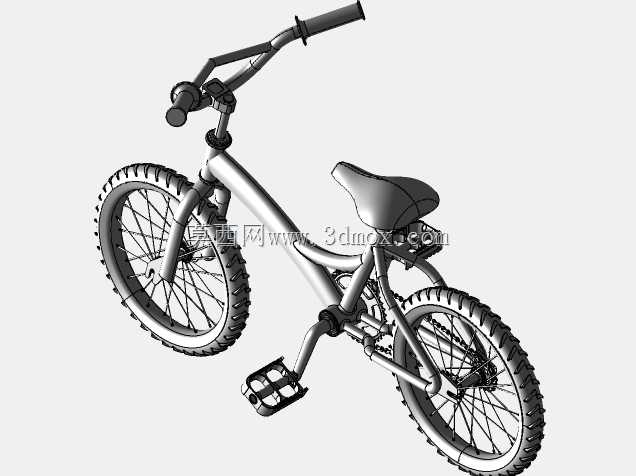

儿童脚踏自行车整车结构三维造型

　　这套儿童脚踏两轮车的三维结构，在搭建阶段最先要处理的不是外观曲面，而是轮距、轴距和转向干涉边界。整车前后轮采用等径小尺寸充气胎，轮辋上均匀布置辐条，轮轴中心距直接决定骑行时的俯仰稳定性，轴距过短会在急刹时出现翘头趋势，轴距过长又会让小龄使用者转向费力。建模时先把前后轮轴的空间轴线锁定，再以此为基准排布车架主管、后下叉和后上叉的连接点位，所有管材交汇位置都保留了焊接搭接的实体余量，不是单纯做曲面拼接。

　　车把部分采用高抬升的小燕把造型，把横两端套有橡胶握把，把立与前叉舵管通过锁紧结构连接，前叉腿下端开有轮轴安装槽，槽位宽度和前轮轴螺母的压紧尺寸匹配，转向时把横的转动角度被车架头管处的限位结构约束，避免把套打到车架主管。车座为带缓冲弧度的软垫造型，座杆插入车架立管后通过快夹锁紧，座杆的插入深度预留了足够调节区间，可适配不同身高儿童的腿长，骑行时踏板处于下止点位置，腿部仍保留微屈余量，不会出现膝关节锁死的情况。

　　传动部分完全沿用经典链传动布局，中轴处安装曲柄与脚踏，后轮花鼓侧装配飞轮，链条环绕牙盘与飞轮形成闭合回路。建模时特意校验了链条在最大晃动量下的侧向偏移，后下叉的内侧间距留出了链条跳动间隙，不会在颠簸路面出现链条剐蹭车架的问题。两个脚踏表面做了防滑齿纹，脚踏轴通过螺纹与曲柄连接，曲柄转动的整周轨迹和车架下管、地面之间都留有安全间隙，脚蹬转到最低位置时不会蹭到地面凸起。

　　后轮上方安装了小型置物货架，货架支腿固定在后轴安装位，承载边界控制在儿童随身物品的重量范围内，不会因载荷过大影响后轮动平衡。整车的制动走线从车把手柄处沿车架管身延伸至轮组制动位，管线折弯半径满足拉线行程要求，没有出现过小弯折导致拉线卡滞的问题。

　　从应用场景来看，这类车型主要面向学龄前到小学低年级儿童的户外休闲骑行，结构设计上所有外露管材端部都做了圆弧收口，没有尖锐突出棱边。在做整车装配校验时，需要逐一核对运动部件的包络空间：车轮转动时轮胎与前叉、后叉的间隙要覆盖轮胎充气后的形变量，转向全行程内刹车线、线管不会和把立、车架产生摩擦，车座调节到最高限位时，座杆仍有足够长度嵌在立管内部保证连接强度。

　　车架的管径选择兼顾了轻量化和刚性，主管采用变径过渡的造型，在车头和中轴两个受力集中区域加大管壁衔接面积，踩踏发力时车架的形变量控制在很小范围。轮组的辐条排布采用交叉编织方式，建模时每根辐条的张紧连接点都对应轮辋和花鼓的安装孔，实际装配后可通过调整辐条张紧度校正轮圈径向跳动。整车所有紧固件的安装位置都预留了扳手操作空间，后期维护拆卸车轮、链条时不需要额外拆解其他无关部件。

　　在三维结构验证环节，还可以直接截取各部件的投影轮廓生成工程图纸，管材的切割长度、焊接坡口角度、安装孔位坐标都能从模型中直接提取，省去后续二维绘图时反复测量的步骤。针对儿童使用场景，整车重心被设计在两轮接地点连线的中心偏前位置，静止滑行时的扶正力矩更大，小使用者更容易掌控平衡，摔倒时车把和脚踏的突出结构也不会形成硬性磕碰点，外围轮廓均做了圆滑过渡处理。
