直列四缸内燃动力核心结构总成

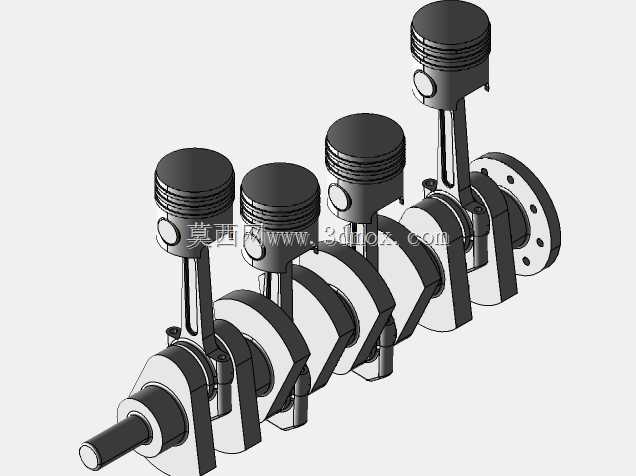

　　这套直列四缸动力核心结构，是民用小排量动力设备里应用最广的构型之一，日常接触的家用乘用车、小型工程机械、固定动力发电机组里，都能找到同构型产品的身影，其核心作用是通过燃油燃烧的热能推动活塞往复运动，再通过曲柄连杆机构转化为曲轴的旋转扭矩，为整套设备输出持续动力。从结构设计逻辑来看，四个气缸沿曲轴轴向等距排成一列，相邻气缸的曲柄销错开180度相位，这种布局能保证曲轴每旋转720度的完整工作循环里，四个气缸按固定间隔依次完成做功行程，相比三缸机型能大幅抵消一阶、二阶往复惯性力，整机运行的平顺性有天然优势，同时直列布局的缸体结构简单，加工工艺性好，后期维护的拆装难度也远低于V型、水平对置等复杂构型。整套模型完整还原了活塞、活塞环、连杆、

　　曲轴、主轴承盖、飞轮端连接法兰的全部细节，每个活塞的裙部型线、活塞销座的加强筋结构都做了准确还原，实际生产中活塞裙部会设计成微椭圆型，工作受热膨胀后能保持和气缸壁的均匀贴合，避免冷态敲缸、热态拉缸的故障；连杆部分采用了平切口大头设计，连杆轴承盖通过两个高强度螺栓和杆身定位，这种结构适配多数中小排量机型的加工精度要求，拆装时不需要专用工装就能完成轴瓦的更换维护。曲轴部分采用全支撑设计，每个曲柄销两侧都设置主轴颈支撑，相比非全支撑曲轴，这种结构的曲轴抗弯强度更高，能承受更高的爆发压力，适合高转速工况下的持续运行，曲轴输出端的法兰做了标准的螺栓孔位布局，可直接匹配飞轮、离合器总成的安装，前端的轴颈预留了正时齿轮、皮带轮的安装位，

　　能直接对接配气机构、冷却水泵、发电机等附件的驱动接口。从安装边界来看，这类直列四缸机型的缸体通常采用龙门式结构，曲轴中心线位于缸体下安装面以上，整机的横向宽度较窄，能适配多数前置前驱车型的机舱布局，安装时主轴承盖和缸体的结合面需要按规定扭矩拧紧，避免轴瓦间隙异常导致的曲轴磨损；活塞和连杆的装配需要注意朝前标记，四个活塞的安装方向统一才能保证活塞和气缸壁的配合间隙符合设计要求，避免偏磨。在实际工程应用中，这类四缸结构的动力输出特性偏向中低转速扭矩输出，非常适合城市道路工况下的乘用车使用，同时结构简单可靠的特点也让它成为小型农用机械、备用发电机组的首选动力构型，建模时还原的所有配合间隙、安装定位特征，都可以直接作为结构教学、原理演示、改型设计的基础参考，能帮助设计人员快速理解曲柄连杆机构的运动逻辑，在做新机型开发时，可以直接基于这套基础结构调整缸径、行程、曲柄半径等参数，快速匹配不同的动力输出需求。
