全向移动麦克纳姆轮结构设计

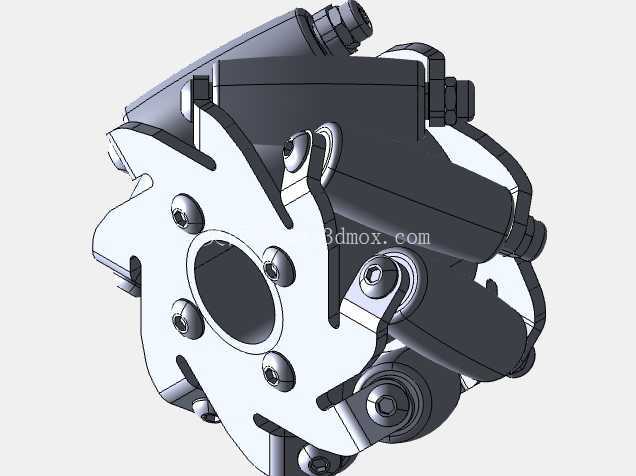

　　这款轮组结构核心服务于全向移动类设备的行走需求，目前在仓储AGV、巡检机器人、窄空间作业转运平台、特种移动作业装备上应用广泛，区别于传统差速轮只能实现前进后退、大半径转向的移动逻辑，该轮组通过辊子的偏置排布，可在不改变轮体自身朝向的前提下，实现整车横向平移、原地自旋、斜向行进等多自由度移动动作，能大幅压缩设备作业所需的通道宽度，适配空间受限的作业场景。从结构设计逻辑来看，整个轮组采用轮毂分体装配思路，核心承载轮毂作为基体，周向均匀排布多组带独立安装座的从动辊子，辊子轴线与轮体主轴线呈固定偏角，这个偏角的取值直接决定了轮组分解运动矢量的比例，常规应用场景下多取45度偏角，便于四个轮组组合时通过转速差解耦出X、Y两个方向的独立运动分量，降低整车运动控制的算法复杂度。

　　轮毂中心设计有标准安装轴孔，孔周均布螺栓过孔，可直接与驱动电机的输出法兰或减速机输出端对接，安装法兰的止口尺寸匹配常规60系列、80系列伺服电机的输出端规格，无需额外设计转接法兰即可完成装配，轮组整体外径适配100mm到200mm区间的安装高度要求，轮组宽度控制在外径的三分之一左右，避免轮组过宽占用过多底盘横向安装空间。辊子外层采用高弹性耐磨聚氨酯材质包覆，内部通过深沟球轴承与辊轴连接，辊轴两端固定在轮毂的安装支耳上，每个支耳都设计有定位止口，保证辊子安装后的轴线角度偏差控制在0.5度以内，避免角度偏差导致的运动矢量偏移，减少整车行走时的打滑、震颤问题。

　　轮毂主体采用高强度铝合金加工而成，在保证整体结构强度的前提下尽可能降低轮组自身转动惯量，提升驱动响应速度，轮毂上的每个安装位都做了应力释放倒角，避免长期交变载荷下出现应力集中开裂的问题。在实际选型应用中，单组轮组的额定承载能力可覆盖50kg到200kg区间，四个同规格轮组组合使用时，整车额定承载可达到200kg到800kg，完全满足多数轻型移动机器人、转运平台的承载需求。轮组的辊子轮廓采用包络面设计，保证轮组转动过程中与地面的接触点始终保持在同一滚动圆周上，避免行走过程中出现轮体上下起伏的颠簸问题，同时辊子的排布采用交错搭接设计，消除轮组转动过程中的接地间隙，保证行走过程的连续性，不会出现因辊子间隙导致的卡顿、冲击问题。

　　设计过程中充分考虑了装配维护的便捷性，每个辊子都可单独拆卸更换，当单个辊子出现磨损损坏时，无需拆解整个轮组，仅需拆下对应辊子的固定螺栓即可完成更换，大幅降低后期维护成本。轮组的安装基准面以轮毂中心轴孔的端面为基准，所有安装孔的位置度公差控制在0.1mm以内，保证轮组安装后与驱动轴的同轴度，减少转动过程中的径向跳动，降低驱动电机的额外负载。针对不同的地面工况，辊子的聚氨酯包覆层可调整硬度参数，在平整环氧地坪场景下采用邵氏85A的硬度，兼顾抓地力与滚动阻力；在稍粗糙的水泥地面场景下可采用邵氏75A的硬度，通过适度的形变提升接地面积，降低打滑概率。整个轮组的密封设计也做了适配，辊子轴承位置加装了防尘密封圈，可阻挡日常作业环境中的粉尘、碎屑进入轴承内部，延长轴承的使用寿命，适配多数工业车间、仓储库房的常规作业环境，无需额外做复杂的防尘防护结构。
