钣金立式电气控制箱壳体结构

　　这套钣金电气箱体结构面向车间小型机床、独立自动化工位以及实验设备的电控集中布置需求，常见于车床周边辅助控制、单机设备动力配电、小型CNC装置的电气元件收纳场景。箱体采用立式窄深布局，相较横向平铺的电控柜更适合贴靠设备侧壁或车间立柱安装，在设备周边操作通道狭窄的工位中，能够减少对人员走动、工件吊运以及维护操作空间的占用。

　　从实际使用逻辑来看，箱体内部可容纳断路器、开关电源、继电器组、端子排、小型PLC模块以及接线线槽等元件，门板闭合后可将带电部件与车间粉尘、切削液飞溅、焊渣散落等环境因素隔离。正面设置平整封闭门板，侧边预留锁孔位置，日常巡检时可开启门板完成接线紧固、元件更换与线路排查，设备运行时门板锁闭，避免非维护人员误触内部接线。

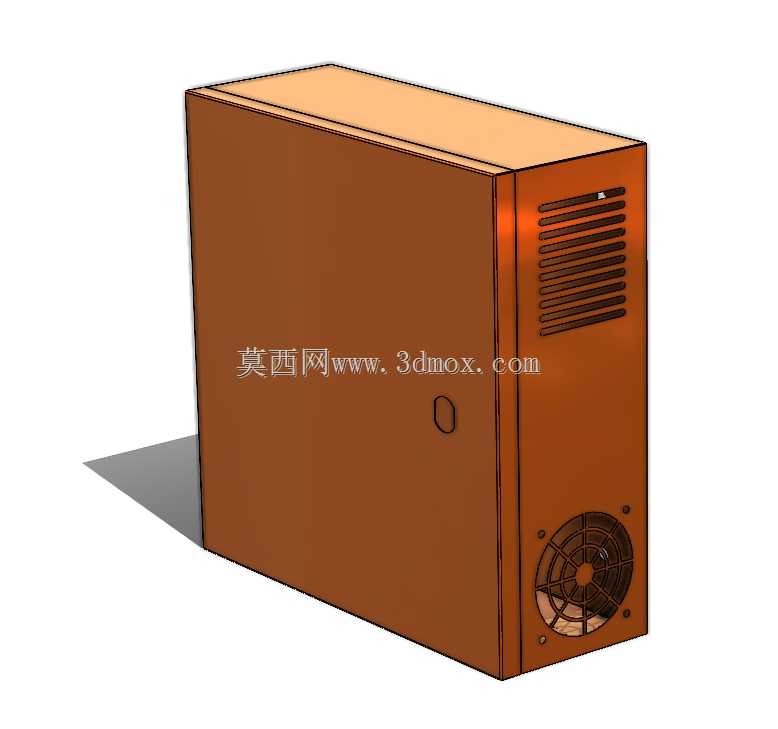

　　散热设计在箱体侧部做了集中处理：上部区域布置多道平行横向通风槽，槽口沿钣金板面冲压成型，既保证箱内热空气向上排出的通路，又能通过折弯槽边提升薄板局部刚度，减少大面积平板钣金的共振变形；下部位置安装轴流风扇，风扇外圈通过螺钉固定在箱体侧板开孔处，风扇外侧设置防护格栅，防止车间杂物、线缆端头被吸入扇叶，同时避免人员手指触碰运转部件。这种下进风、上排风的气流路径，可在箱内形成贯穿式通风，将开关电源、变压器等发热元件周围的热空气持续带出，避免夏季高负载工况下箱内温度累积，降低电气元件因过热出现的误动作与老化加速问题。

　　壳体整体以薄金属板折弯拼接为核心成型思路，各块板件通过折边、搭接配合，减少复杂异形曲面加工，适配激光切割下料与数控折弯工序。板材下料阶段可将门板、侧板、顶板、底板以及安装内板按展开尺寸排样，切割完成后依次完成折弯、冲孔、通风槽冲压，再通过紧固件或焊接完成拼合，加工流程清晰，小批量制作时无需投入高额模具成本。侧板的风扇安装孔、通风槽孔以及门板锁孔均在钣金加工阶段一次成型，后期装配时仅需完成风扇、门锁、密封条以及内部安装导轨的固定，装配工序简洁。

　　外形边界方面，箱体高度大于宽度与深度，顶面为完整封闭平板，可阻挡上方滴落的切削液与灰尘；底部预留安装固定空间，可通过膨胀螺栓固定于地面，也可通过背部挂装孔固定在设备机架立面。安装布局时需在箱体通风侧预留不小于风扇直径的散热间距，避免通风槽与风扇被墙面、设备本体完全遮挡；门板开启侧需留出足够开门空间，保证门板可完全打开，方便内部线槽布线与元件拆装。箱体背部可预留进出线开孔，现场布线时线缆从底部或背部引入，配合防水格兰头完成密封，减少粉尘与液体从线缆入口进入箱内。

　　结构细节上，箱体棱边采用折弯过渡，避免锐边裸露，搬运与安装过程中可减少线缆外皮划伤与人员磕碰风险；门板与箱体框架之间可加装密封胶条，在有少量油雾、粉尘的加工车间内提升防护能力。内部可根据元件排布需求加装横向安装梁与DIN导轨，将电气元件按强电、弱电分区布置，减少动力线缆与信号线缆之间的干扰。风扇供电线路可接入箱内独立回路，配合温控开关实现按需启停，箱内温度达到设定阈值时风扇启动，温度降低后停止运转，兼顾散热效果与能耗控制。

　　在三维结构搭建中，各钣金件的折弯系数、搭接余量、开孔位置均需结合实际加工工艺设定，通风槽的间距、风扇安装孔的孔位分布要与选定的标准风扇规格匹配，门锁安装位需对应常规柜锁尺寸，保证加工完成后标准件可直接装配。整体结构没有复杂传动部件，设计重点集中在钣金工艺合理性、散热通路有效性以及现场安装维护的操作便利性，适配单机设备电控系统的独立封装需求。
