伊顿固定式大电流框架断路器结构

　　该三维结构对应低压配电系统中的大电流框架式断路器，主要用于主进线、母联以及大容量馈电回路。设备额定电流覆盖5000A至6300A区间，常见于数据中心、大型工厂、商业综合体、冶金车间、石化装置和市政配电房等场景。这类回路承载的负荷集中、短路能量高，普通塑壳断路器在分断能力、母排连接空间和维护扩展性上难以满足要求，因此需要采用框架断路器作为核心保护元件。固定式结构相比抽出式结构，柜体内部占用深度更小，柜体与断路器之间不需要额外设置二次抽插机构，适合安装位置固定、运行方式长期不变、追求紧凑布置的低压成套柜。

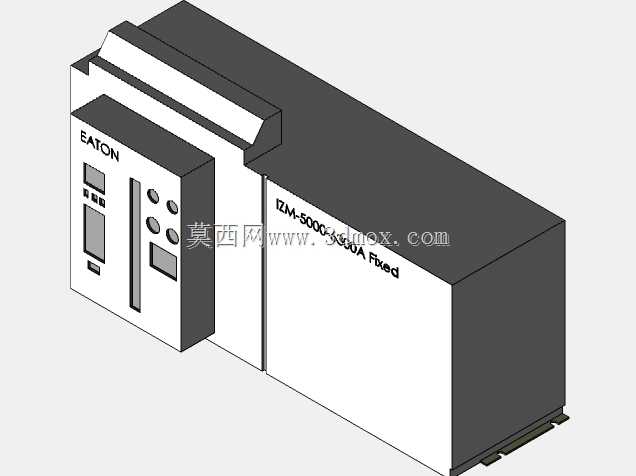

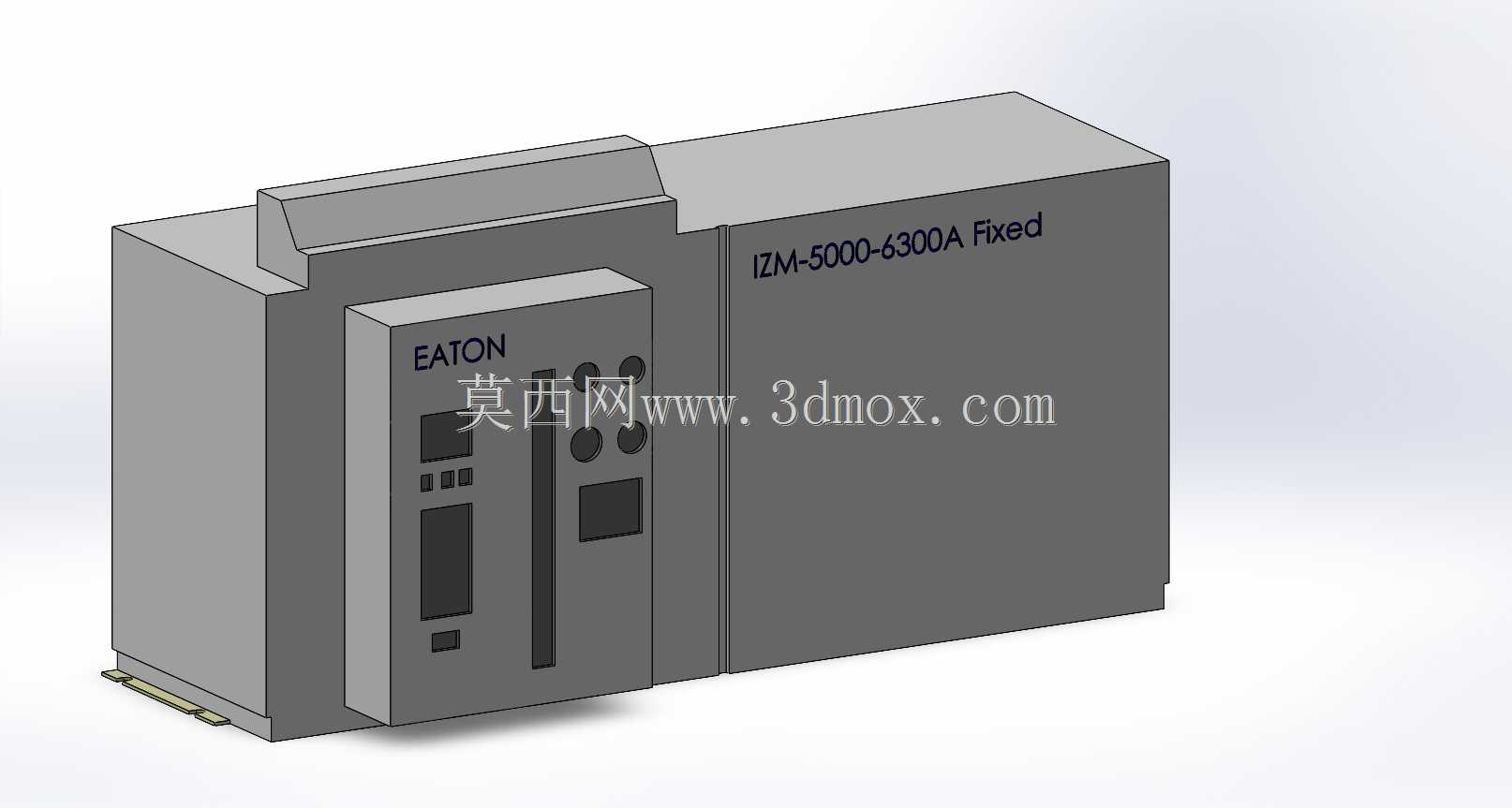

　　从外形上看，模型由左侧操作与脱扣器区域、中部灭弧及触头承载区域、右侧主壳体扩展区域组成。正面保留了品牌标识、操作手柄窗口、状态指示区域、按钮和参数显示位置，能够反映现场设备的操作高度与视觉识别关系。壳体侧面标注有IZM-5000-6300A Fixed字样，明确其固定式大电流设备属性。模型对顶部阶梯状轮廓、前面板分区、底部安装边界以及侧面大体积灭弧室空间均进行了表达，适合在成套柜布置阶段进行干涉检查。

　　实际工程中，框架断路器不仅承担接通、承载和分断正常工作电流的任务，还要在过载、短路、欠压或接地故障时快速切断回路。大电流规格对温升和动稳定要求很高，因此进出线端通常需要配置足够截面的铜母排，并根据相序、柜内气流和连接方向确定母排折弯路径。固定式安装时，断路器本体通过底部或侧部安装基准固定在柜内安装梁上，前方需保留操作和检修距离，上方需预留灭弧气体泄放及母排走线空间，后方则要考虑柜体骨架、绝缘支撑和二次线束的位置。若三维布置阶段只关注本体外形而忽略母排弯曲半径、接线端子高度和门板开启轨迹，现场装配时容易出现母排与横梁干涉、柜门无法关闭、二次线弯折过度等问题。

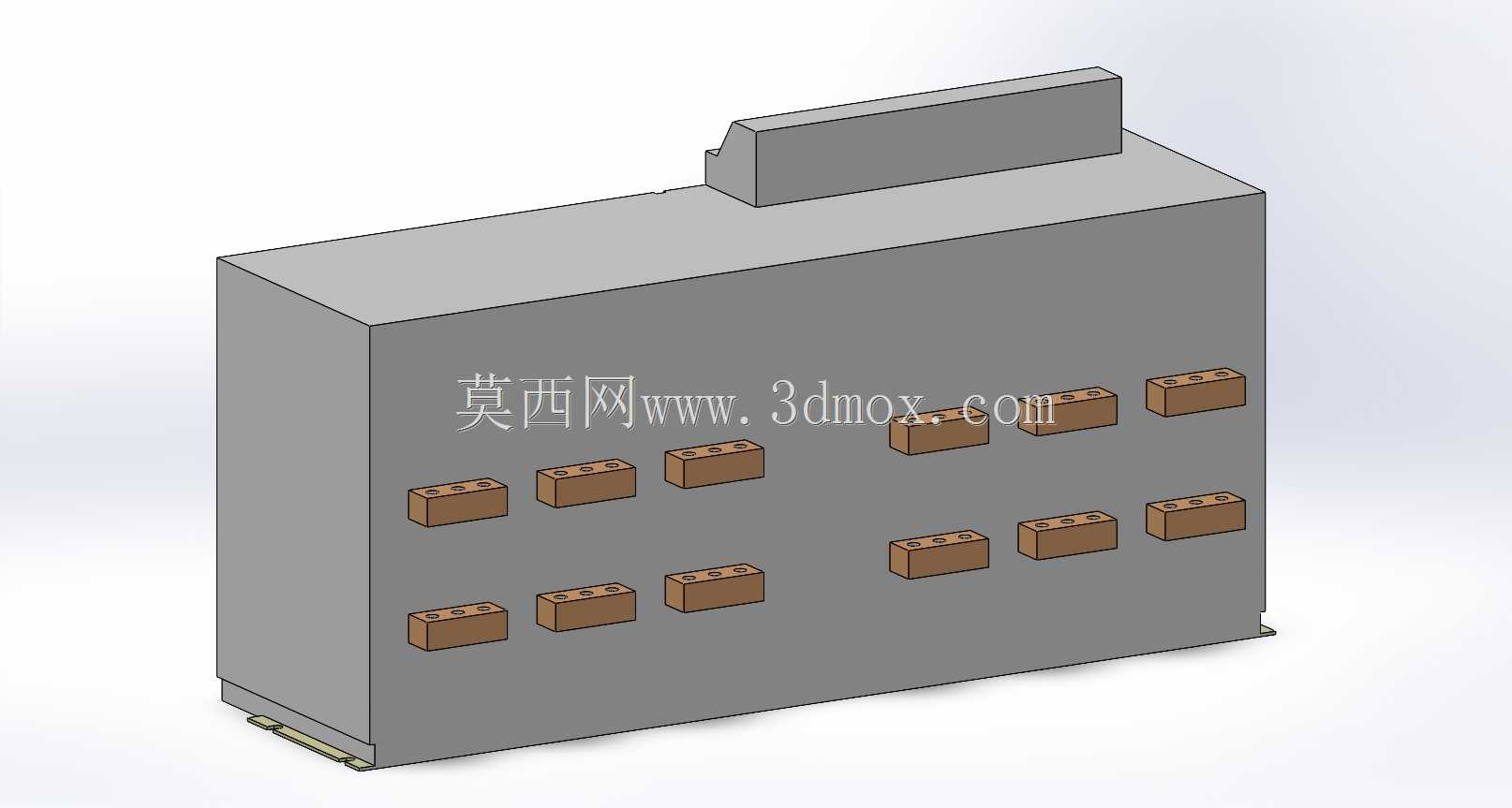

　　建模思路上，该结构以设备外部轮廓和安装关系为重点，前面板按键、显示窗、手柄凹槽和侧面壳体分缝均有体现，能够支持配电柜方案设计中的外观核对与空间校核。大电流断路器宽度、高度和深度均明显大于常规小型断路器，柜体设计时不能按低压元件简单堆叠处理。主回路母排从断路器端子延伸至柜内水平母排或电缆室，往往需要结合电流等级选择多片母排并联，并在相邻相之间设置绝缘隔板。断路器顶部和侧面的轮廓变化会直接影响母排支撑件、绝缘板和柜体横梁的位置，因此在三维环境中提前确认这些边界，比二维图纸中单纯标注尺寸更能降低返工风险。

　　在功能配置方面，此类框架断路器通常可集成智能脱扣器、电流测量、故障记录、通讯接口、分励脱扣、欠压脱扣和辅助触点等部件。虽然外部模型主要呈现壳体形态，但前面板显示与操作区域的位置决定了柜门开孔、观察窗、按钮标牌和二次线束走向。固定式方案取消抽拉底盘后，柜体深度可以适当压缩，但设备检修时更依赖柜前操作空间和主回路断电条件，因此在配电房布局中应核对柜前通道、柜顶母线槽接口以及电缆沟位置。对于多台主进线柜和母联柜并列布置的项目，还需保证操作面高度一致、母排相序统一、门板标识与二次原理图对应。

　　该模型适用于低压开关柜结构设计、配电房设备布置、成套柜投标方案展示以及安装干涉检查。使用时可将其作为主断路器占位和外形校核依据，围绕端子区域建立母排模型，围绕正面操作区建立门板与按钮组件，再结合柜体骨架完成整体装配。对于需要进行热分析或电磁分析的工程，还可在该外形基础上补充母排截面、触头位置、通风孔道和材料参数；对于施工交底，则可利用模型说明吊装方向、固定基准、柜内维护距离和主回路连接顺序。大电流配电设备的核心不只是单体元件造型，而是它与母排、柜体、柜门、二次线和现场通道之间的协同关系，这也是该结构在成套配电设计中的价值所在。
