CA6140车床配套电气控制箱体结构设计

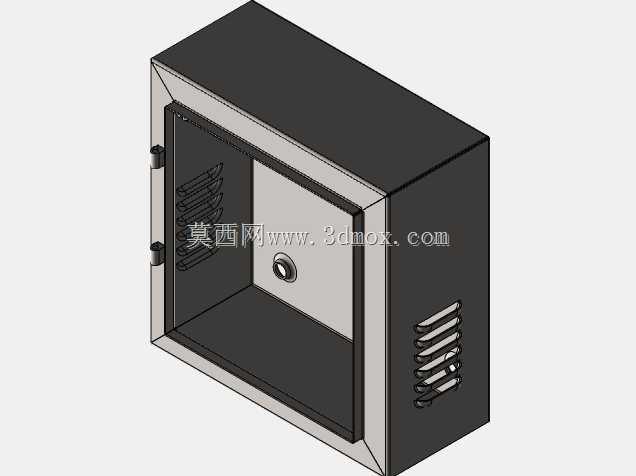

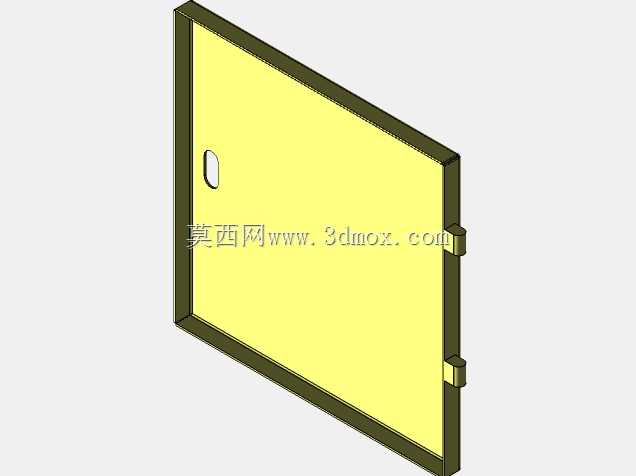

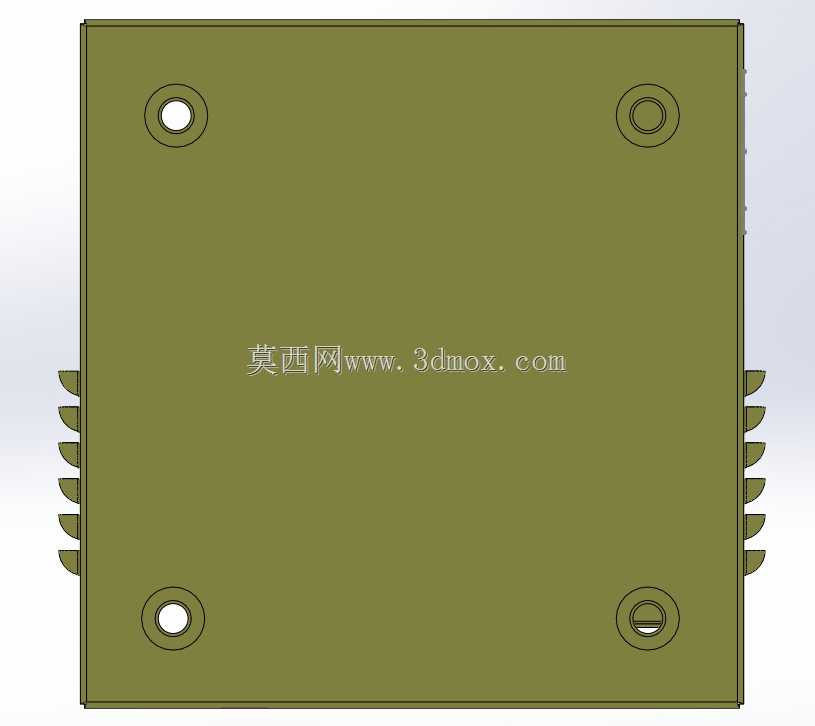

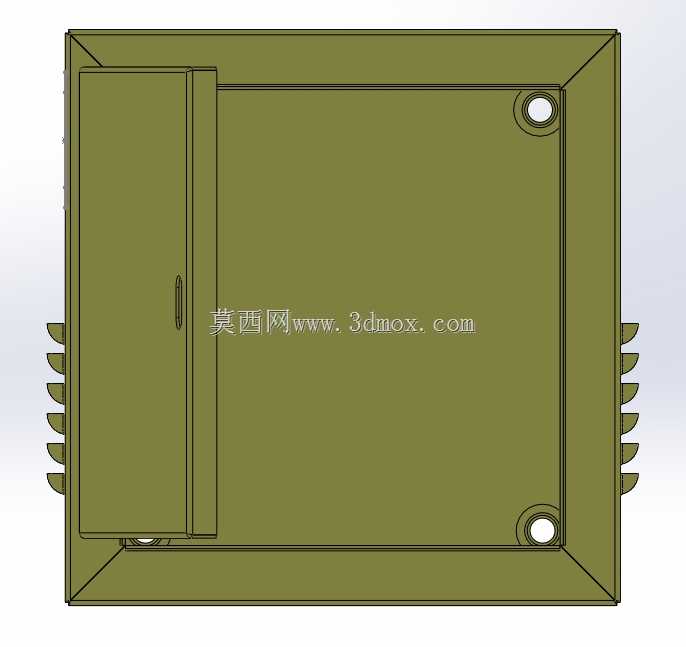

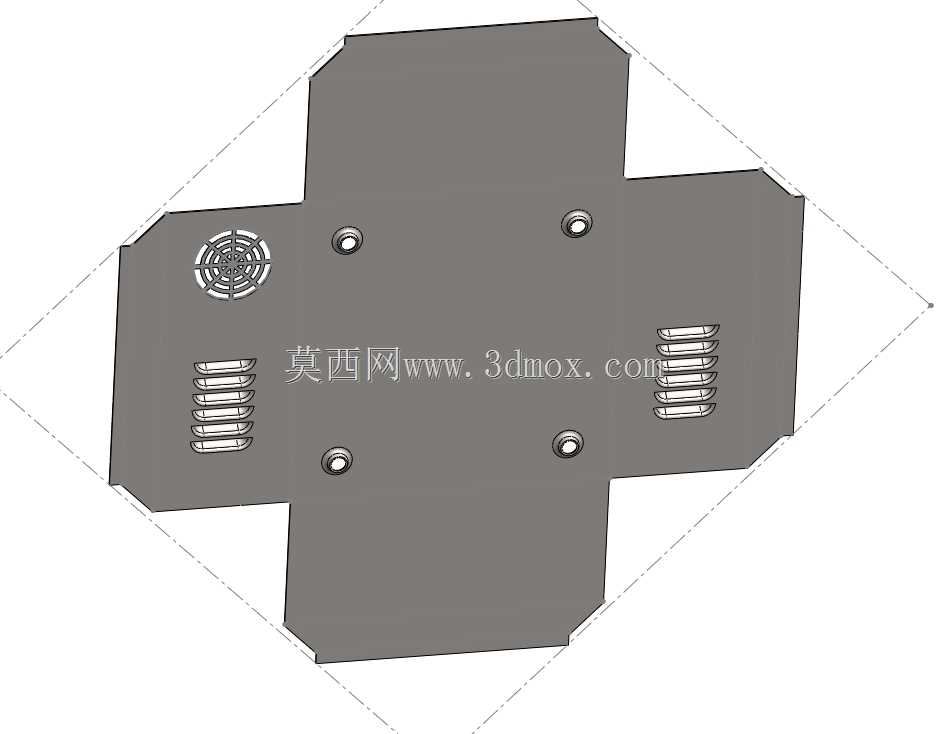

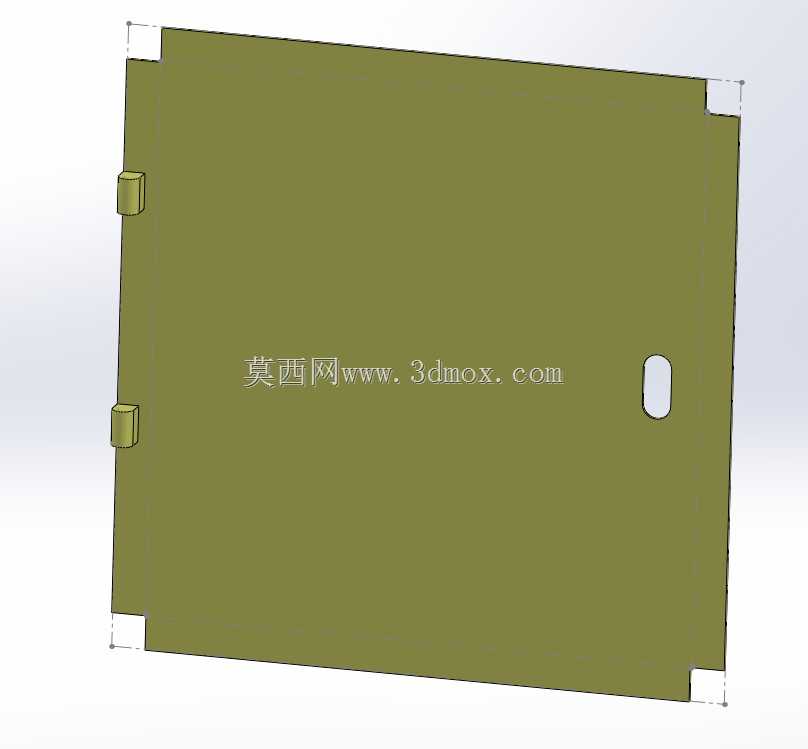

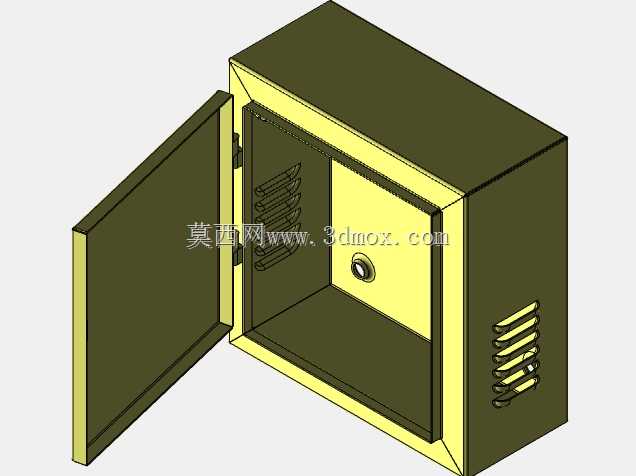

　　这款电气外壳是为CA6140普通车床配套设计的电气控制承载结构，在机床整体布局中，这类箱体通常安装在机床床身侧部的预留安装位，用来容纳车床主电路、控制回路的断路器、接触器、继电器、接线端子排等核心电气元件，同时承担电气元件的物理防护、布线规整、散热通风以及操作安全隔离的作用。从结构设计来看，整体采用钣金折弯焊接的成型工艺，箱体主体为封闭式矩形腔体结构，侧部与背部预留了与机床床身连接的安装孔位，安装时可通过螺栓直接固定在床身的预制安装平面上，不需要额外制作过渡安装支架，适配CA6140车床原有安装空间的边界尺寸，不会和床身的走刀机构、溜板箱运动部件产生运动干涉。箱体采用单侧开门的结构形式，门体与箱体主体通过内置合页连接，

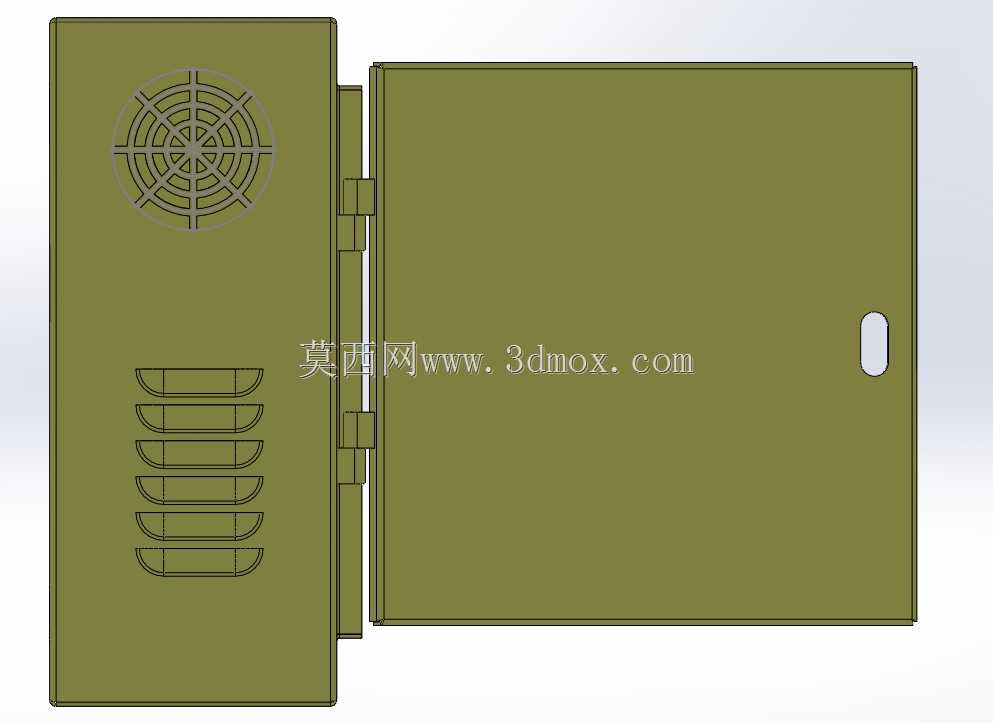

　　门体闭合后可通过配套锁具实现锁紧，避免加工过程中切削液、金属切屑飞溅进入箱体内部造成电气元件短路、接触不良等故障，同时也能防止非操作人员随意触碰内部带电元件引发安全事故。在散热结构的设计上，箱体的侧部以及门体对应位置都冲压成型了多组百叶窗式通风槽，通风槽的开口方向朝下倾斜，既可以保证箱体内部空气流通，带走电气元件工作时产生的热量，避免箱内温度过高加速元件绝缘老化，又能阻挡外部的切屑、切削液顺着通风槽进入箱体内部。箱体内部预留了分层的元件安装导轨位，可以根据电气原理图的元件排布需求，灵活调整导轨的安装位置，适配不同规格的电气元件安装，同时内部预留了布线槽的安装空间，强电与控制回路的走线可以分开排布，减少线路之间的电磁干扰，

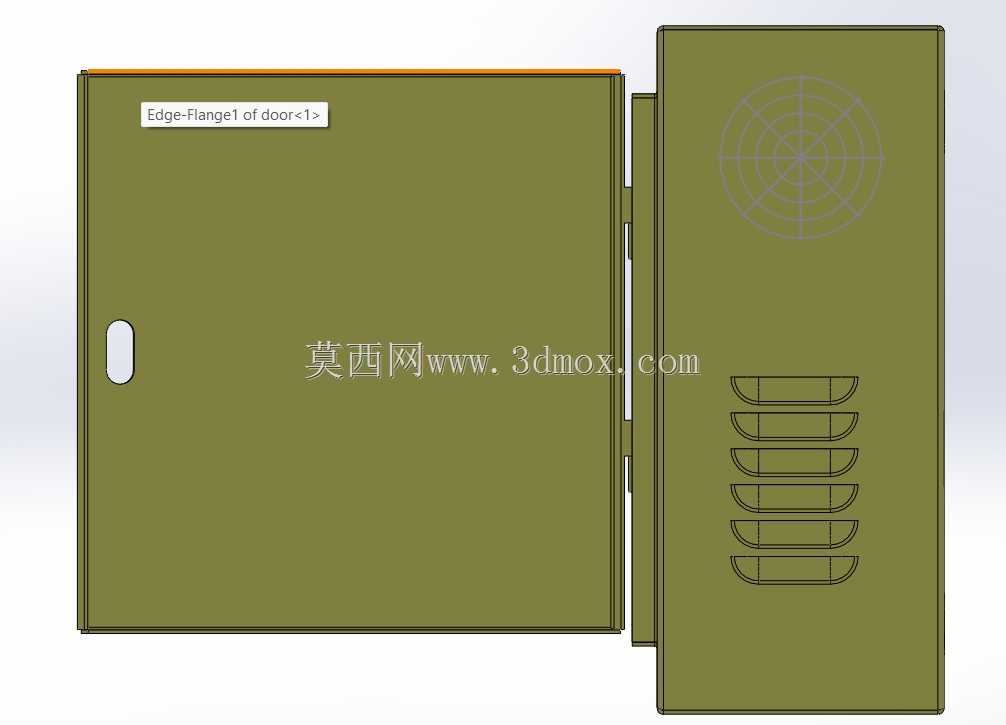

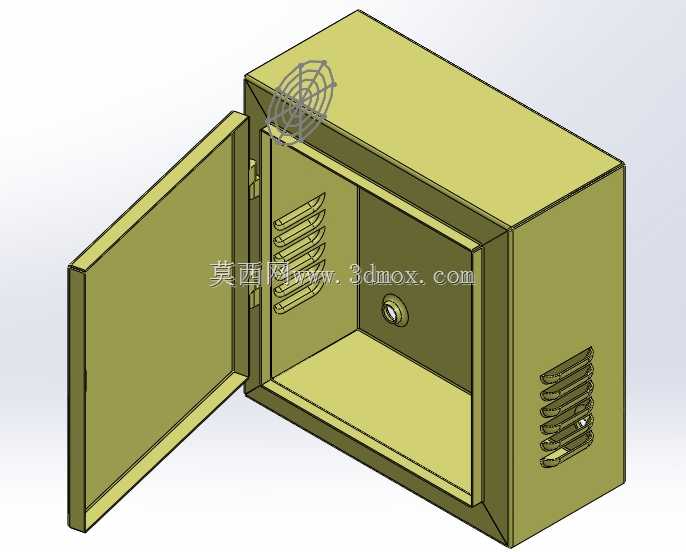

　　保证车床控制信号的稳定性。门体内侧还预留了接地端子的安装位，门体与箱体主体之间会通过编织接地铜线连接，避免门体因为感应带电引发安全隐患。箱体顶部预留了风扇安装位，可以根据实际使用场景的散热需求，选配轴流散热风扇强化内部通风，当车床处于长时间连续加工、车间环境温度较高的工况下，加装风扇可以有效降低箱内的温升，保证电气元件工作在允许的温度范围内。从安装边界来看，箱体的外部尺寸经过适配优化，安装后突出床身侧面的距离控制在安全范围内，不会影响操作人员在机床旁的上下料、换刀等常规操作，箱体的开门角度可以达到120度以上，完全打开后内部的所有元件都可以暴露在操作视野内，方便后期的电气检修、元件更换以及线路排查作业。箱体的板材选用常规冷轧钢板，

　　表面采用喷塑处理，具备较好的耐油污、耐锈蚀能力，可以适配机加工车间多油污、高湿度的工作环境，长期使用不会出现表面涂层脱落、板材锈蚀的问题。在细节设计上，箱体的所有折弯棱边都做了圆角钝化处理，避免安装和检修过程中锋利的板边划伤操作人员，进出线的位置预留了敲落孔，可以根据实际布线的数量和线缆直径，选择对应规格的敲落孔开孔，安装电缆防水接头，保证进出线位置的防护等级。
