沉头实心铆钉参数化三维设计作品

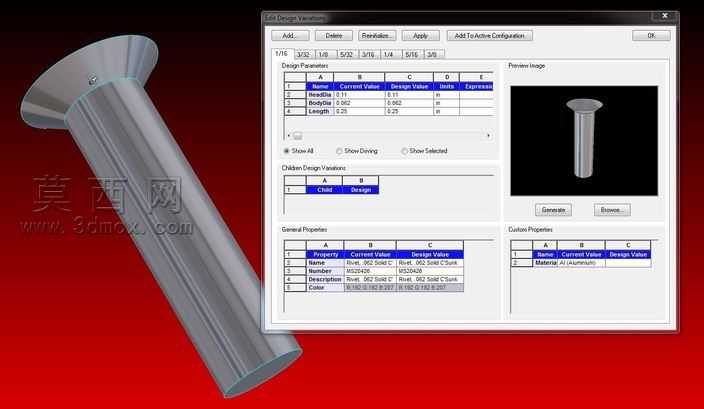

本作品为沉头实心铆钉的参数化三维设计成果，建模阶段依托IronCAD的变量化设计体系搭建全参数驱动的模型架构，首先梳理沉头铆钉的核心结构特征：包含沉头锥面、钉杆圆柱面、杆端端面三大基础几何结构，建模过程中先绘制钉杆的圆柱截面草图，通过拉伸特征生成等直径的钉杆主体，再针对沉头部分绘制锥台截面轮廓，通过旋转特征与钉杆主体完成布尔合并，确保沉头锥角、钉杆直径、钉杆长度、沉头厚度等核心尺寸全部关联至参数变量表，无需重复绘制草图即可通过修改参数值快速生成不同规格的沉头铆钉模型。材质配置阶段选用金属钢材的基础材质，调整材质的漫反射、高光反射参数还原钢制紧固件的哑光金属质感，渲染环节采用红黑渐变的纯色背景突出铆钉主体结构，同时搭配参数编辑界面的展示，直观呈现变量化设计的参数对应关系，每一项参数都与模型的实际尺寸一一绑定，修改参数后模型可实时更新几何形态，无需重新进行特征建模操作。结构设计上严格遵循沉头实心铆钉的实际应用形态，沉头部分的锥角设计适配常见的沉头安装孔位，钉杆部分保持等直径圆柱结构保障铆接后的连接强度，杆端做微小的倒角处理避免锐边带来的装配干涉问题，整体模型几何公差控制在合理范围内，可直接用于装配模拟、工程出图等后续设计环节。设计思路围绕紧固件的系列化设计需求展开，针对沉头铆钉多规格、同结构的特点，采用变量化参数建模的方式替代传统的单规格建模模式，大幅提升同系列不同规格零件的建模效率，模型的参数表中清晰标注了每个尺寸对应的工程含义，涵盖头部直径、头部厚度、锥面角度、杆部直径、杆部总长度等关键设计参数，设计师可根据实际的铆接工况需求，直接修改对应参数值快速生成适配的铆钉模型，无需从零开始搭建特征结构，同时模型保留了完整的特征历史，可根据特殊使用需求追加槽位、通孔等自定义结构，适配不同场景下的紧固件设计需求，整体模型几何结构完整无破面，曲面过渡顺滑，参数关联逻辑清晰，能够满足机械设计过程中紧固件选型、装配验证、系列化零件库搭建的多场景使用需求。
