水族箱外置过滤循环叶轮转子结构

　　这套三维结构围绕小型水族循环系统的外置过滤驱动部件展开，核心是把磁驱转子、径向叶轮和过滤腔气流/水流引导整合在同一根回转轴线上，常见于桌面鱼缸、水族展示缸、小型养殖暂养缸的外挂过滤盒内部。实际装配时，该部件竖直放置在过滤仓的动力段：下部黑色圆柱段为内置磁体的转子主体，外部被泵体定子线圈包裹，依靠磁力耦合带动整根转子旋转，不需要动密封穿过泵腔壁，从根源上减少了转轴位置的渗漏风险；上部绿色六叶径向叶轮位于过滤腔的风道或过流通道内，转子转动时叶片推动气流或水流横向穿过滤材仓，让缸内水体在经过物理过滤棉、生化滤材后完成循环增氧。

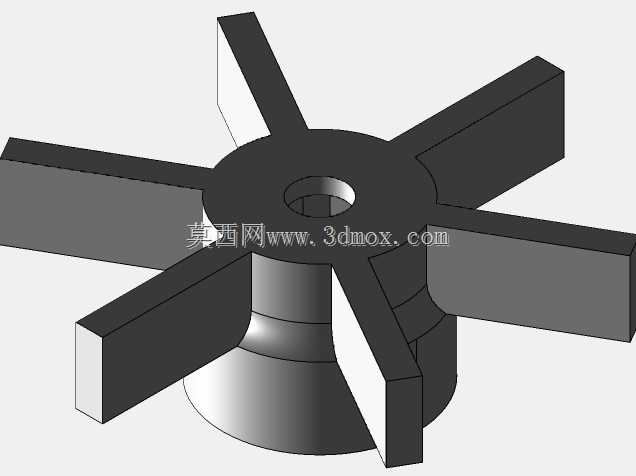

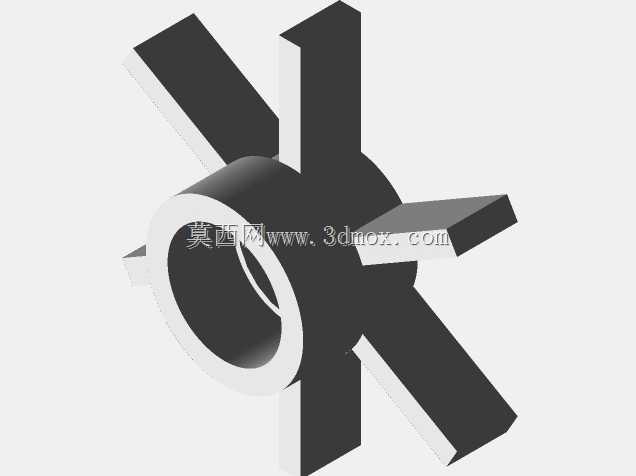

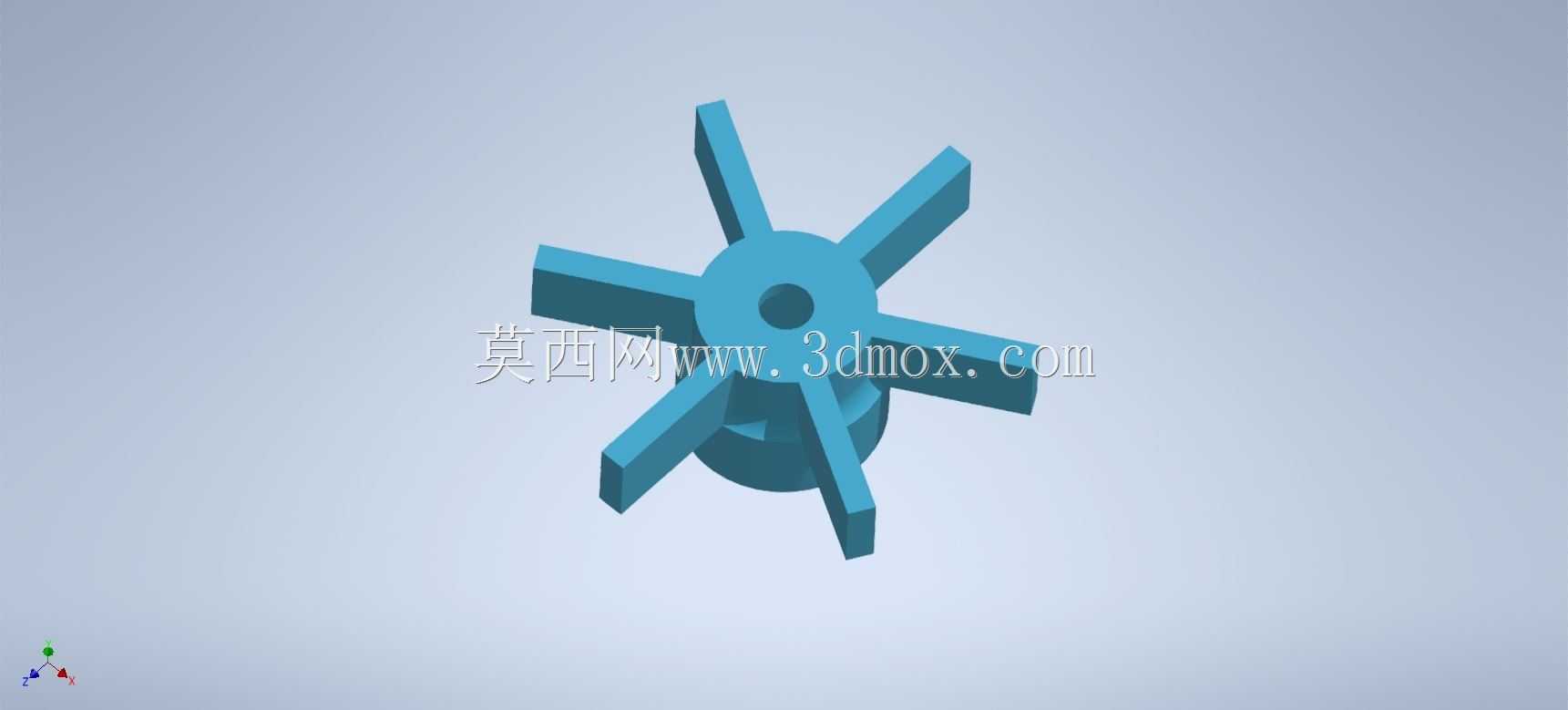

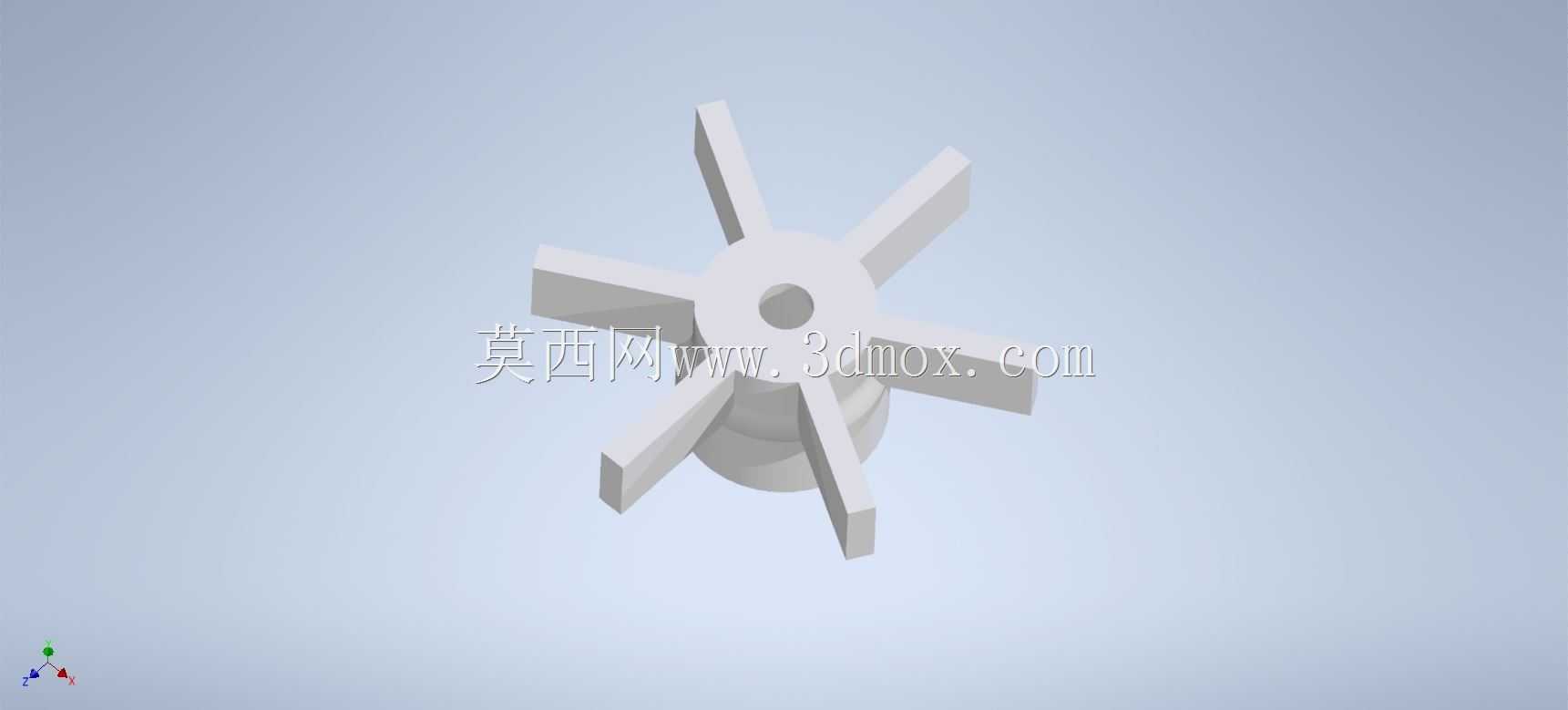

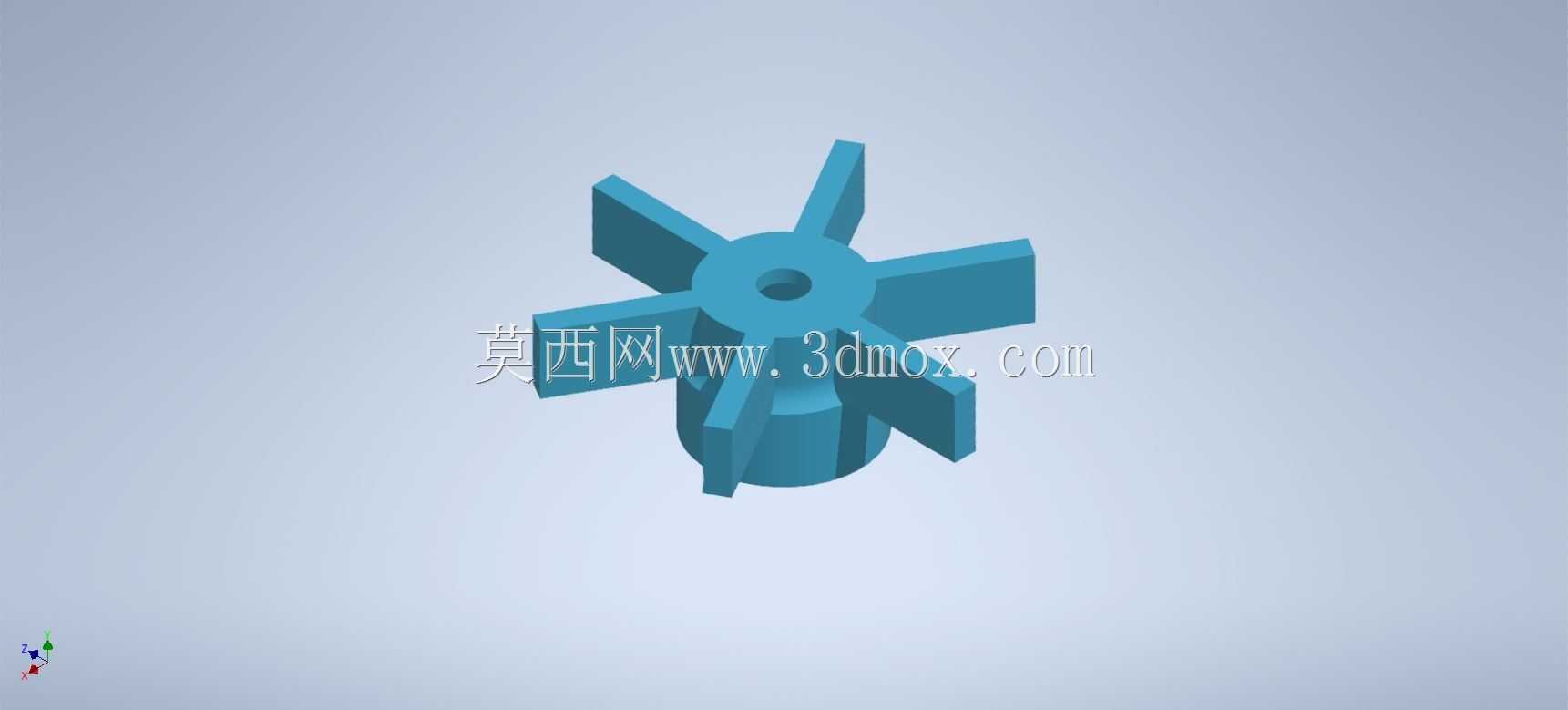

　　从结构细节看，转子下端设置了半球形耐磨端头，工作时抵在泵腔底部的陶瓷或石墨止推座上，承受转子自重与流体轴向反力；转子中段黑色圆柱为磁钢包覆层，外径需与定子隔离套内壁保持均匀径向间隙，间隙过大会降低磁耦合传动效率，间隙过小则会在转子高速旋转时出现扫膛摩擦。上部绿色叶轮采用六片平直径向叶片布局，叶片从中心轮毂向外水平伸展，叶尖所在圆直径即为叶轮的旋转包络，设计时要让叶尖与过滤腔内壁保留2-3mm的安全间隙，既避免叶片与腔壁刮碰，又能减少叶尖处流体回流泄漏，提升泵送效率。叶轮中心轮毂向上伸出一段黑色定位轴头，用于装配上端的径向支撑轴承或橡胶减震衬套，和下端止推端头共同构成两点支撑，约束转子的径向跳动，保证高速运转时的动平衡稳定性。

　　建模过程中优先以回转轴线为装配基准，先完成转子主轴、磁钢包覆层、下端止推头的同轴回转体建模，保证各段圆柱的同轴度公差控制在0.05mm以内；再以上部轴段为中心阵列六片叶片，叶片厚度取2-3mm，根部与轮毂交接处做R1~R2的圆角过渡，避免长期受流体交变载荷出现根部应力断裂。叶轮与转子主轴采用同轴卡扣或过盈配合连接，装配后整体做动平衡校核，在叶片端面预留去重区域，控制转子运转时的振动量。安装边界方面，整个部件的轴向总高度需匹配外挂过滤盒的动力仓深度，下端止推头要对准仓底的定位凹槽，上部叶轮完全落入滤材下方的过流腔，叶轮上方预留足够的流体导入空间，不能让滤材直接贴死叶片顶面；径向方向上，磁钢段外圆要完全处于定子线圈的包覆高度范围内，保证磁耦合面积最大化，叶轮外圆不能干涉过滤仓的进出水格栅。

　　这类部件的设计取舍非常明确：选用外置磁驱结构而非轴直连，是为了让动力侧的电气部分和输水侧完全隔离，适配水族场景长期潮湿、接触水体的使用环境，杜绝漏电隐患；六叶径向叶轮相比少叶叶片，在相同转速下流量脉动更小，运转噪音更低，适合室内水族场景的静音需求；转子上下两端的软硬支撑搭配，既靠下端硬质止推头承受轴向力，又靠上端柔性衬套吸收转子的微小振动，避免振动传递到过滤盒外壳产生共振噪音。在结构验证阶段，还需要重点校核叶片在流体冲击下的变形量，以及磁钢包覆层的防水密封性，确保长期浸泡在水环境中不会出现磁体锈蚀、包覆层鼓包分离的问题，整套结构完全服务于小型水族过滤系统低噪、防漏、稳定长周期运行的核心需求。
