多孔立柱式圆形底座机械支撑构件

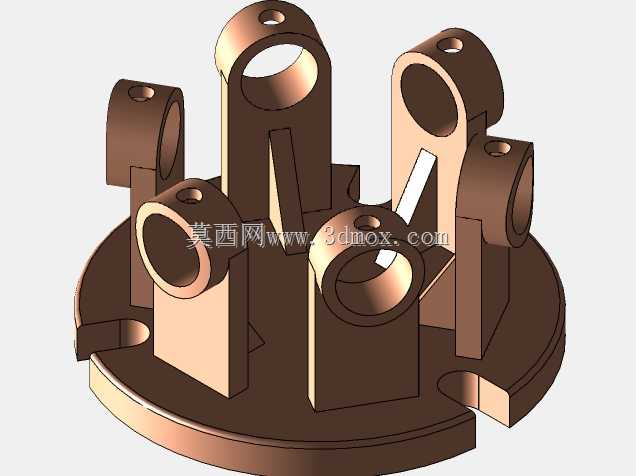

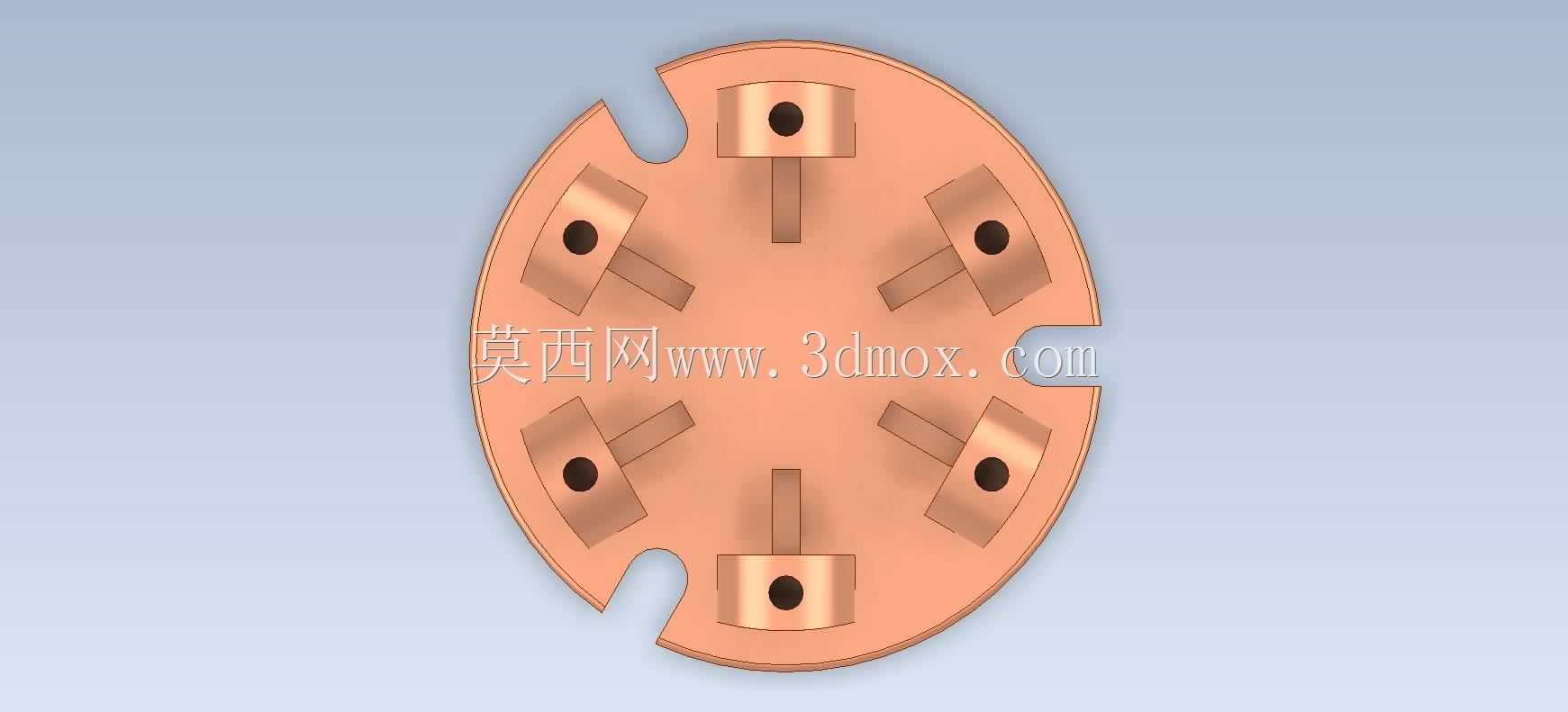

　　在小型工装夹具、教学实训台以及轻型自动化执行端的结构搭建里，这类带环形底盘的多立柱支撑件，常被用来承担定位、挂载与姿态保持的作用。它不像标准型材那样靠平直截面拼接，而是把底部承载、周向限位和上部铰接点位整合在同一铸件式本体上，现场装配时可以减少额外拼接板，缩短工位上的找正时间。底盘采用圆盘形式，外缘均匀开出缺口槽，这些槽位不是装饰结构，而是对应紧固件穿过的位置：安装时把圆盘落在基板或转台面上，螺栓从缺口处压入，不需要整圈穿入长孔，就能完成周向固定；缺口沿圆周分布，也允许支撑件在安装时按角度微调，适配周边管路、传感器支架的避让需求。圆盘厚度在整体高度里占比较小，但底面需按贴合面处理，平面度控制在常规工装支撑的公差范围内，

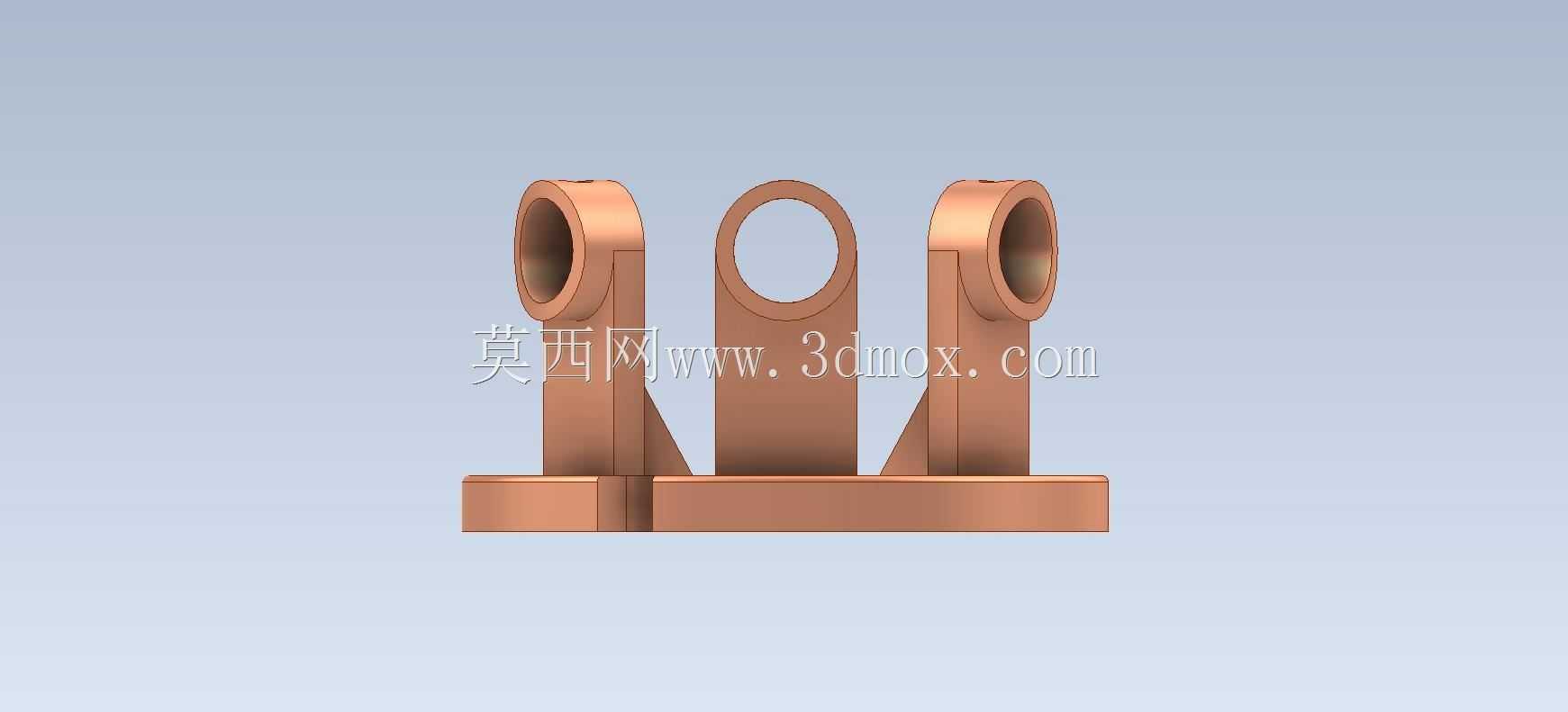

　　避免锁紧后立柱出现倾斜。从底盘向上延伸出六根高低错落的立臂，臂体并非等长直杆，而是按照上部铰接点的高度差做阶梯式布置。每根立臂顶端加工出同轴通孔，孔位朝向随臂体位置变化，部分孔轴线沿径向，部分沿切向，这种排布方式让构件可以同时连接多组方向不同的连杆、拨叉或柔性夹指。在分拣工位上，它可作为多爪导向的固定座，外部摆杆穿过顶端孔后，由销轴锁定，立柱之间留出的空腔正好容纳复位弹簧或小型气缸；在教学测绘场景中，不同高度、不同角度的孔位又能用来练习空间尺寸标注与形位公差检测。立臂根部做了加厚过渡，圆角从底盘表面平缓延伸到臂侧，避免载荷集中在转角处。由于臂体较长且顶端受侧向拉力，若根部做成直角，反复动作后容易在拐角萌生裂纹，

　　建模时需把过渡圆角与拔模斜度一并考虑，既满足砂型铸造或3D打印的成型要求，也保证铣削端面、镗孔时刀具不会与相邻臂发生干涉。臂身侧面开出的长圆形减重槽，沿着受力方向布置，在不明显削弱抗弯截面的前提下去掉中间冗余材料，降低整体惯量；槽口边缘保留凸边，相当于在薄壁外侧加了加强筋，夹紧时也不易变形。顶端孔的端面要做出小凸台，凸台表面与孔轴线保持垂直，这样销轴装入后，连杆端面能平稳贴合，减少转动时的偏磨。各孔之间的中心距需要与配套连杆的孔距匹配，底盘直径则决定整个支撑件的安装边界：外径要大于立柱分布圆，保证紧固件落在底盘实体范围内；总高度受顶端最高臂限制，外围设备预留的竖直空间必须覆盖这一高度，同时留出装拆销轴的操作间隙。实际选型时，

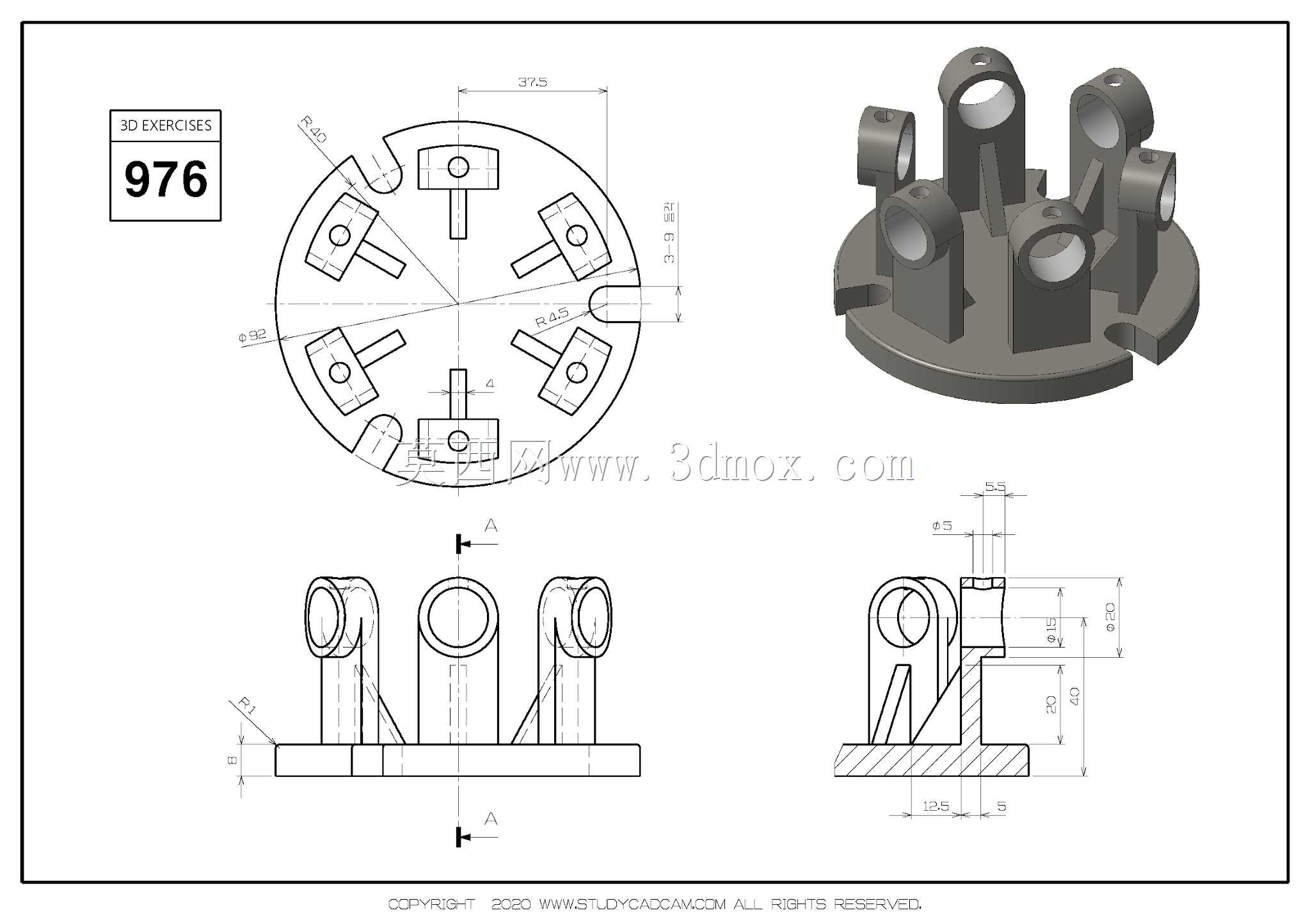

　　还要核对相邻立臂之间的开档尺寸，确认连杆摆动过程中不会与邻臂碰撞，弹簧压缩后的外径也能落入臂间空腔。结构建模宜先绘制底盘草图与立柱分布圆，再按各铰接点坐标生成臂体实体，最后统一处理孔、槽与过渡圆角，这样修改孔位时能快速联动调整臂长，避免反复返工。
