内花键传动连接轴套构件

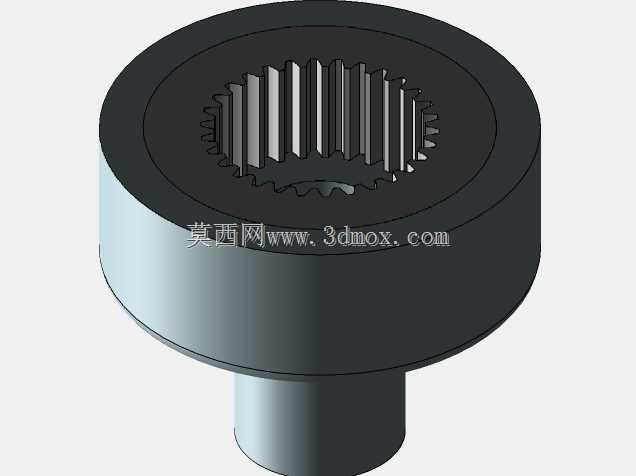

　　该构件属于机床进给与主轴传动链路里常用的内花键连接套，整体采用盘状主体加同轴下伸定位轴颈的组合构型，核心功能是在两根存在同轴布置需求、需要传递大扭矩同时允许少量轴向滑移的传动轴之间完成扭矩接驳，在内齿啮合段通过周向均匀分布的渐开线花键齿分担接触载荷，相比普通平键连接，多齿同时参与啮合的接触面积更大，齿面单位压应力更低，在CA6140这类普通卧式车床的溜板箱、进给箱传动副改造、实训测绘以及传动间隙校核场景中十分常见。

　　从实际装机边界来看，构件上部大直径圆盘段的外圆为精加工基准面，装配时该外圆可直接嵌入配对传动座的定心孔内完成径向定位，圆盘下端面作为轴向贴合面，与支座端面贴靠后承担轴向限位作用，下方伸出的小直径轴颈为辅助导向段，可穿入下方支承板的预制孔内，约束轴套工作时的径向摆动量，避免内花键齿受偏载出现局部点蚀。建模过程中首先完成整体回转轮廓的草绘，将圆盘外径、圆盘厚度、下伸轴颈直径与长度、中心内孔各段直径按回转体逻辑生成基础实体，随后在内腔加工花键齿形：先绘制单个渐开线齿的端面轮廓，以构件中心轴线为阵列基准做周向均布阵列，再通过拉伸切除生成全齿长的内花键结构，齿根处保留自然过渡圆角，避免应力集中在齿根位置萌生疲劳裂纹。

　　工程应用中这类花键套多用于需要轴向滑动的传动节点，比如车床进给机构中光杠与溜板传动齿轮的连接，轴套可随滑移齿轮沿轴向小幅移动，全程保持内花键与轴上外花键的啮合状态，扭矩传递不会因轴向移位中断。设计时齿侧预留合理配合间隙，既保证滑移动作无卡滞，又不能间隙过大导致传动换向时出现冲击空程；圆盘段的厚度经过载荷校核，需承受花键传递扭矩时产生的径向分力，避免圆盘壁过薄出现形变胀大；下伸轴颈与支承孔的配合选用间隙配合，表面粗糙度要求低于圆盘定心外圆，仅起到导向支承作用。建模时各回转面的同轴度公差需要在三维装配验证中重点核对，若内花键中心与外圆盘、下轴颈的同轴度偏差过大，装机后会出现花键齿单侧偏磨、传动卡涩、运转噪声异常的问题，齿面的啮合接触区会集中在齿宽一端，大幅缩短构件使用寿命。该结构没有多余的复杂外部特征，所有几何特征完全服务于传动定心、扭矩传递、滑移导向三个核心功能，是机械传动系统中典型的花键类联接零件。
