头戴式耳机扬声器单元结构三维设计

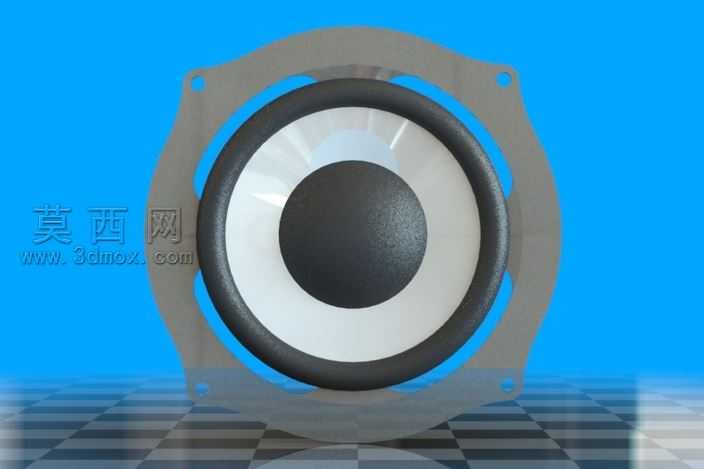

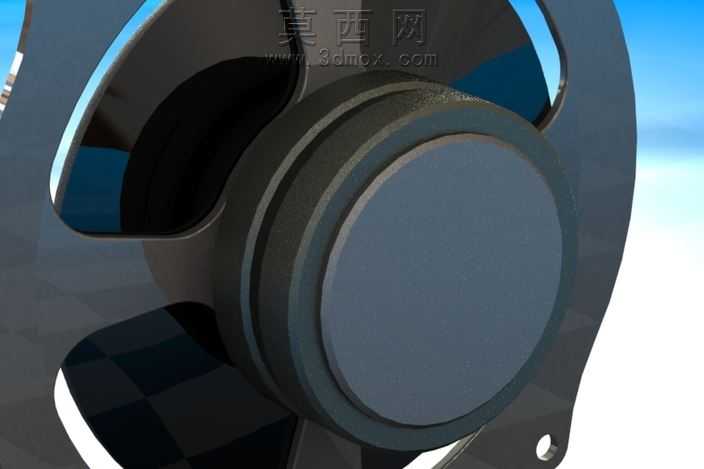

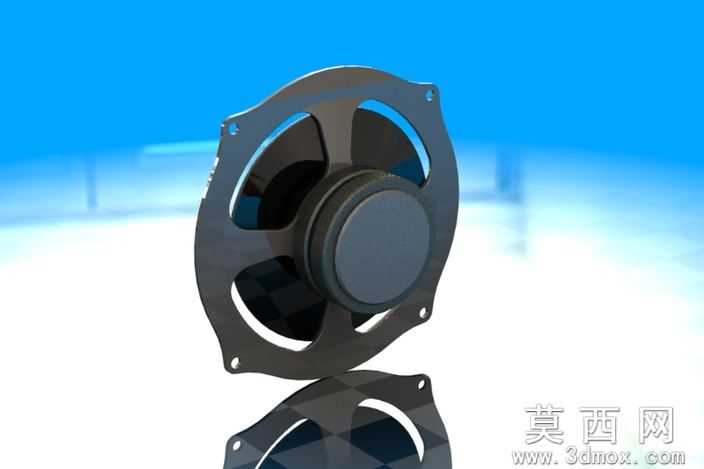

本作品为头戴式耳机内置扬声器单元的三维建模设计，整体建模过程依托三维参数化设计软件完成，从核心发声结构到外围安装固定结构均做了精细化的还原，完整呈现了动圈式扬声器的典型构造特征。建模初期先梳理扬声器的层级装配关系，将整体结构拆分为振膜支撑骨架、定心支片安装位、磁路腔体、固定安装耳四个核心模块，通过草图绘制确定各部件的基准轮廓，以旋转、拉伸、切除等基础特征命令完成主体结构的搭建，针对磁路部分的环形磁钢、T型导磁轭、华司等同轴部件，采用同轴心配合约束保证各部件的装配精度，避免出现磁路偏心的结构误差。材质渲染阶段针对不同部件的物理属性匹配对应的材质参数：外围的安装支架采用哑光黑色ABS工程塑料材质，调整粗糙度参数还原注塑件的细腻磨砂质感，边缘的高光倒角做了轻微的反射效果处理，还原塑料件边缘的光泽特征；中间的磁路腔体部分采用镀锌钢材材质，设置较低的粗糙度与适中的金属反射率，呈现金属部件的冷峻质感；振膜部分采用半透明的复合纤维材质，添加轻微的次表面散射参数，还原振膜轻薄且带有一定通透感的视觉效果。结构设计上充分考虑实际生产的装配需求，外围的三个安装定位耳预留了标准的螺丝过孔，孔位做了沉台设计保证螺丝安装后不会突出支架表面，磁路腔体与支架的连接位置做了定位止口设计，可提升装配时的定位效率与连接牢固度，振膜的折环部分做了等厚度的薄壁特征处理，还原真实扬声器振膜的柔性结构特征。渲染阶段采用工作室环境光搭配侧方主光源的布光方案，主光源从斜上方45度照射，突出扬声器表面的层次结构与材质质感，添加柔和的环境反射效果让金属与塑料材质的表现更具真实感，背景采用渐变蓝天环境提升整体视觉的通透度，整体模型结构完整，各部件间无干涉问题，可用于电声产品结构展示、装配教学演示等场景。
