空托盘回流升降输送工作站

　　这套设备针对自动化装配线末端的托盘循环痛点开发，常见于3C电子整机组装、汽车零部件分装、小家电总装这类采用载具托盘流转的产线场景。当工件在主线上完成全部装配、检测工序后，操作人员或机械手将成品从托盘上取下，空置托盘若依靠人工搬运返回上料端，不仅占用通道人力，还容易打乱产线节拍，该工作站就是用来自动承接空载托盘，完成跨层高度转移后送回主线起始端，实现托盘闭环流转，省去空盘人工堆叠、转运的冗余工序。

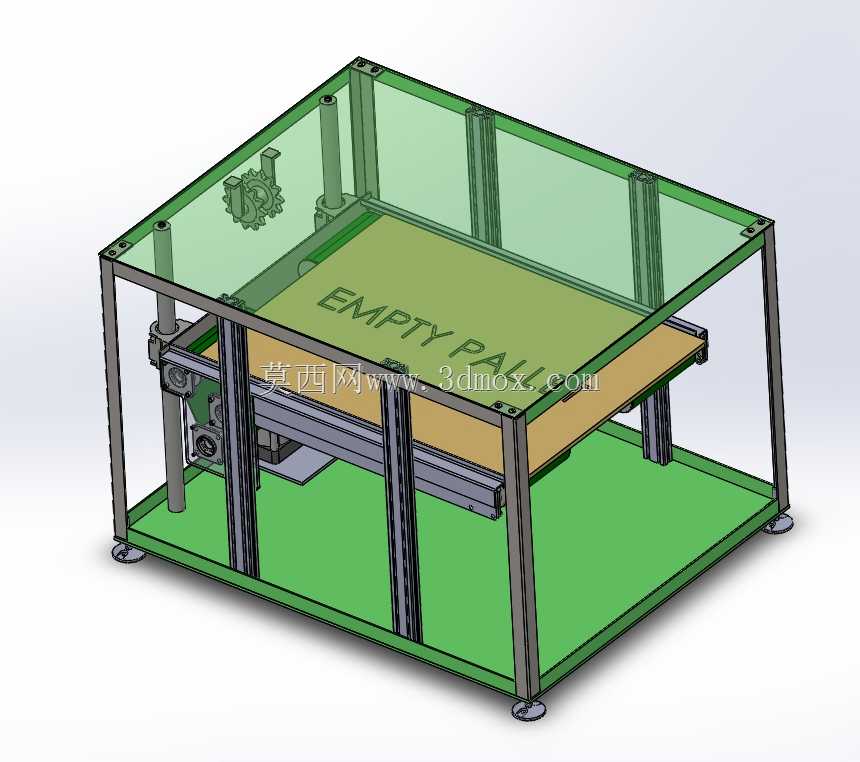

　　设备采用双层框架式布局，底层为托盘接入工位，上层为空盘回流输出工位，整体机架以工业铝型材搭建，四周设置透明亚克力防护围挡，既可以阻挡人员误入升降动作区域，又能直接观察内部托盘运行状态，底部配置可调脚杯，安装时可微调设备水平度，抵消地面不平带来的传动卡滞风险。从现场布局边界来看，设备宽度适配主流标准塑料托盘的外形尺寸，长度方向预留了托盘进出的接驳段，可直接与前后段滚筒线、皮带线对接，不需要额外改造现有产线的输送面高度，升降行程匹配常规双层倍速链线的层间高差，安装时仅需在地面预留对应占地空间，外接动力气源与控制信号即可投入使用。

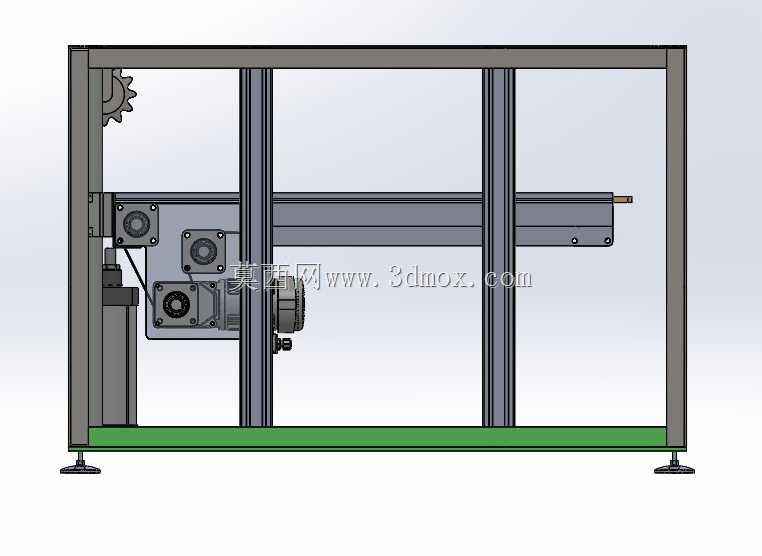

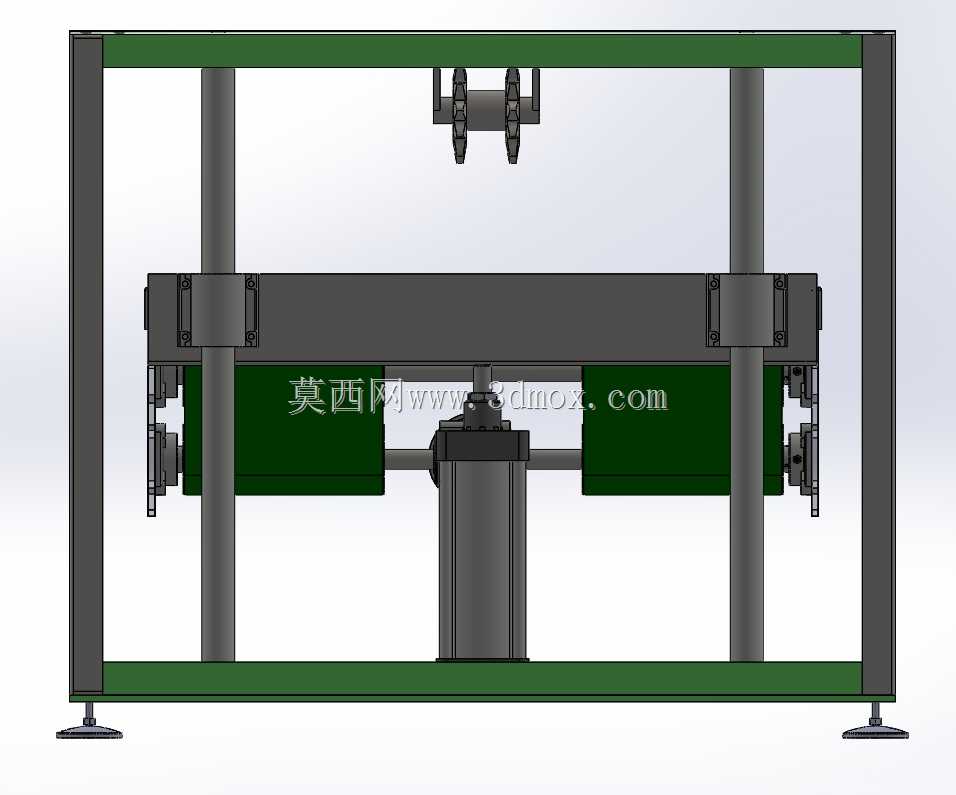

　　功能实现上，设备内部集成了托盘承载平台、竖向升降导向机构、侧边输送传动组件以及托盘到位检测单元。当空载托盘从主线末端输送进入设备下层工位后，到位传感器触发信号，升降机构带动承载平台连同托盘平稳抬升，到达上层回流线的对接高度后，平台上的输送组件启动，将空托盘平稳推送至回流输送线，全程托盘定位精准，不会出现偏位、卡盘问题。设计阶段特意将升降导向部件布置在机架两侧立柱位置，避开托盘通行的中间区域，既保证了升降过程的刚性，防止托盘抬升时出现晃动偏移，也最大化利用了框架内部空间，不会额外增加设备整体占地。传动部分的动力元件、传动轮组都做了外露可视布局，后期维护时不需要大面积拆解防护结构，即可快速检查传动带张紧度、润滑导向部件。

　　在产线规划层面，该工作站可以嵌入整厂托盘循环系统，和上下料工位、工件移栽机械手、缓存工位联动，当产线出现短暂停线时，设备也可临时缓存数个空托盘，避免空盘在主线末端堆积拥堵。防护围挡的高度设置兼顾安全与操作便利性，既满足车间设备安全防护的高度要求，也不会遮挡操作人员对接驳工位的观察视线，出现托盘摆放异常时可以快速停机处置。整套结构没有复杂的专用定制构件，大部分型材、传动件、检测元件都采用工业标准件，设计建模时完整还原了各部件的装配关系、运动间隙，结构工程师可以直接参考该方案调整托盘适配尺寸、升降行程，快速衍生出适配不同载具规格的同类型回流设备，也可以在建模环境中模拟升降、输送的动作逻辑，提前校验托盘在各工位切换时是否存在干涉，减少现场调试的改动量。
