托盘输送线双作用气动阻挡止挡机构

　　该机构面向托盘输送线的工位拦截与放行场景，常见于倍速链装配线、辊道输送线、平面循环工装线以及自动化产线的上料、缓存、检测、装配和下线工位。托盘随输送面持续运行时，若直接在工位处硬性碰撞，容易产生冲击反弹、工件偏移、定位面磨损和噪声；该止挡机构通过气缸驱动挡块升降或摆入输送路径，在托盘到达指定位置时形成阻挡面，使托盘稳定停在作业区域，待装配、扫码、检测或机械手取放完成后再撤回挡块，让托盘继续向下游流转。

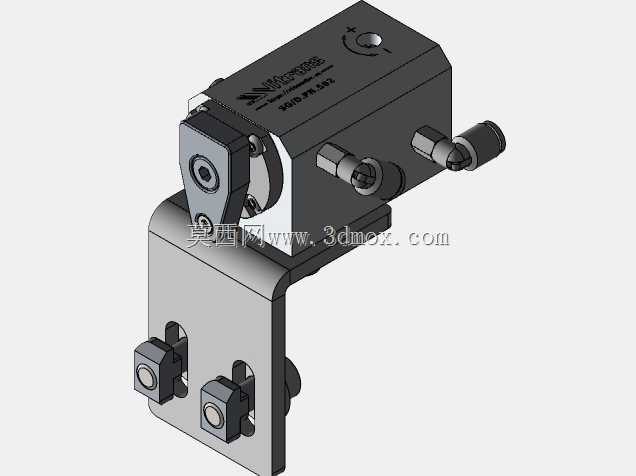

　　从结构组成看，模型主体包含气动执行缸体、侧向快插气路接口、前端阻挡摆臂、下部安装支架、铰接销轴、限位接触面及紧固连接件。缸体部分承担直线或摆动动力输出，外部两个气口可接入压缩空气回路，通过换向阀控制动作方向。前端挡块与托盘接触的位置采用较宽的受力面，能够分散碰撞载荷，避免局部应力集中；下部支架则将执行单元固定在输送线机架或型材侧面，使阻挡高度与托盘底面、随行工装挡边或导向轮位置相匹配。

　　设计这类止挡机构时，首先要确定托盘的运行速度、单件载荷、接触位置和允许冲击能量。模型对应工况中，输送速度约为12m/min，允许总载荷约60kg，属于轻中型托盘输送系统。该载荷下不宜单纯依靠薄钣金挡片承受冲击，因此结构中设置了刚性支架和铰接传力路径，将托盘的水平冲击力传递到固定机架，而不是全部由气缸活塞杆承受。挡块与执行件之间的连接关系，也体现了对侧向力和反复冲击的考虑：受力方向尽量沿机构主支撑面传递，销轴和连接件承受剪切与转动约束，缸体更多负责驱动，避免活塞杆长期受弯。

　　在实际布局中，安装边界需要结合输送线截面校核。机构上部执行组件位于输送面侧方或下方，挡块工作时伸入托盘运行通道，撤回后低于或退离托盘通过轮廓，保证空载托盘和工装板能够顺畅通过。下部支架的孔位应与铝型材、方管机架或设备底板对应，安装面需保持与输送方向垂直；若挡块偏斜，托盘接触时会产生侧向分力，长期运行可能导致托盘跑偏、挡块偏磨或支架松动。对于多段并行输送线，还应保证止挡器中心距、挡块高度和传感器触发位置一致，减少托盘停位误差。

　　功能上，该机构不仅是简单挡停件，也承担缓冲、定位和节拍隔离作用。托盘进入工位前，可由光电开关或接近开关检测到位信号，控制系统提前驱动挡板动作；挡板升起后，托盘接触阻挡面并减速停止。若线体节拍较快，可在气路中增加节流调速，通过调节排气速度改变挡块动作快慢和接触刚性；对于精密装配工位，还可配合缓冲器、阻挡头弹性垫或侧向夹紧定位机构，使托盘停位后不再前后窜动。模型中外露的气路接口便于现场接管和维护，接头方向布置在缸体侧面，可减少与托盘、护罩及线体型材的干涉。

　　三维建模时应重点检查运动包络和装配关系。挡块在伸出与撤回两个极限位置都要保留安全间隙，不能与输送辊子、链条、链板、工装板底部螺钉或传感器支架发生碰撞。支架底部紧固件需要预留扳手空间，气缸两侧气口也要保留气管弯曲半径。若用于双向输送或返修支线，需确认挡块受力方向是否对称；若托盘重量、速度或接触面高度发生变化，应重新核算冲击载荷，并相应放大支架厚度、销轴直径或提高气缸规格。

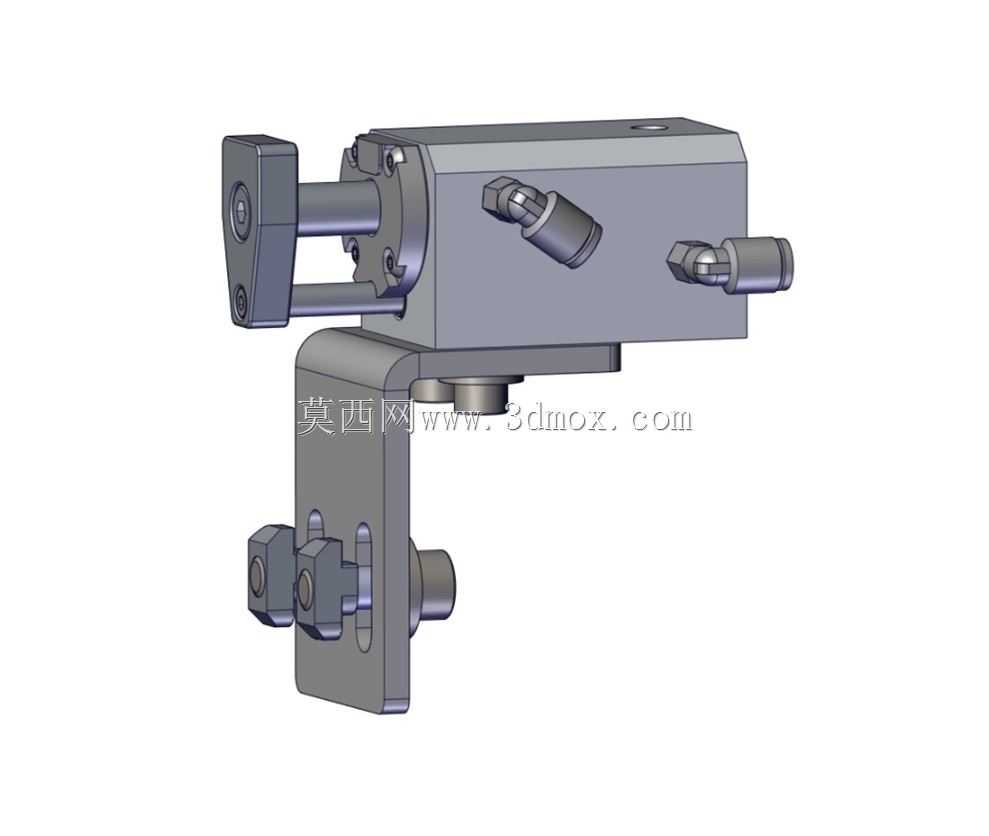

　　外形上，该装置呈紧凑型侧装结构，主体缸体近似矩形，前端伸出轴与阻挡头连接，下方立式支架提供安装基准。整体占用空间较小，适合嵌入输送线铝型材框架内部或固定在设备侧板外侧。其结构逻辑清晰，既可以作为独立止挡器选型参考，也可以在三维布局中作为输送线工位机构直接复用，帮助设计人员完成托盘拦截、工位缓存、自动放行和线体节拍控制的详细设计。
