托盘输送线气动阻挡限位阻尼装置

　　在汽车零部件装配线、家电总装辊筒线、电商仓储重载托盘输送段中，工位之间的工件托盘需要在指定工位精准停驻，不能随输送面持续前移，否则会出现工位定位偏移、机器人抓取坐标偏差、人工装配操作空间被占用的问题，这款气动阻尼阻挡器就是针对这类场景开发的线体止挡组件。整套装置的执行逻辑依托压缩空气驱动，不需要额外配置电机或者复杂的电控传动链，线体PLC仅需输出一个电磁阀通断信号，就能完成阻挡头的伸出止挡与缩回放行动作，在常规连续输送工况下，输送面运行速度设定在12m/min时，整套止挡机构可以承载总重60kg的托盘冲击，不会出现止挡头回弹、支架变形或者托盘窜位的情况。从结构拆分来看，装置主体分为上部气动执行缸体、前端阻挡碰头、

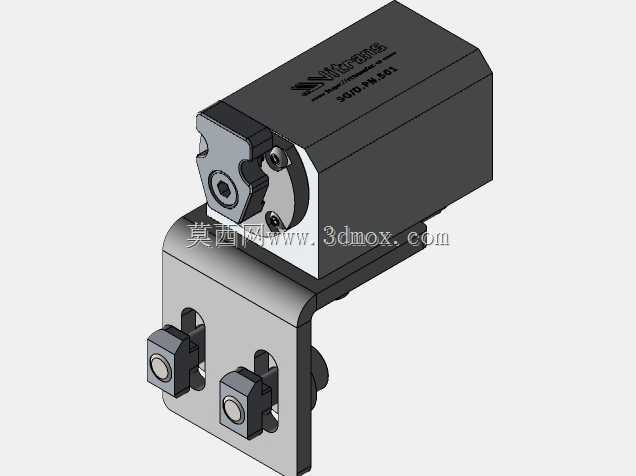

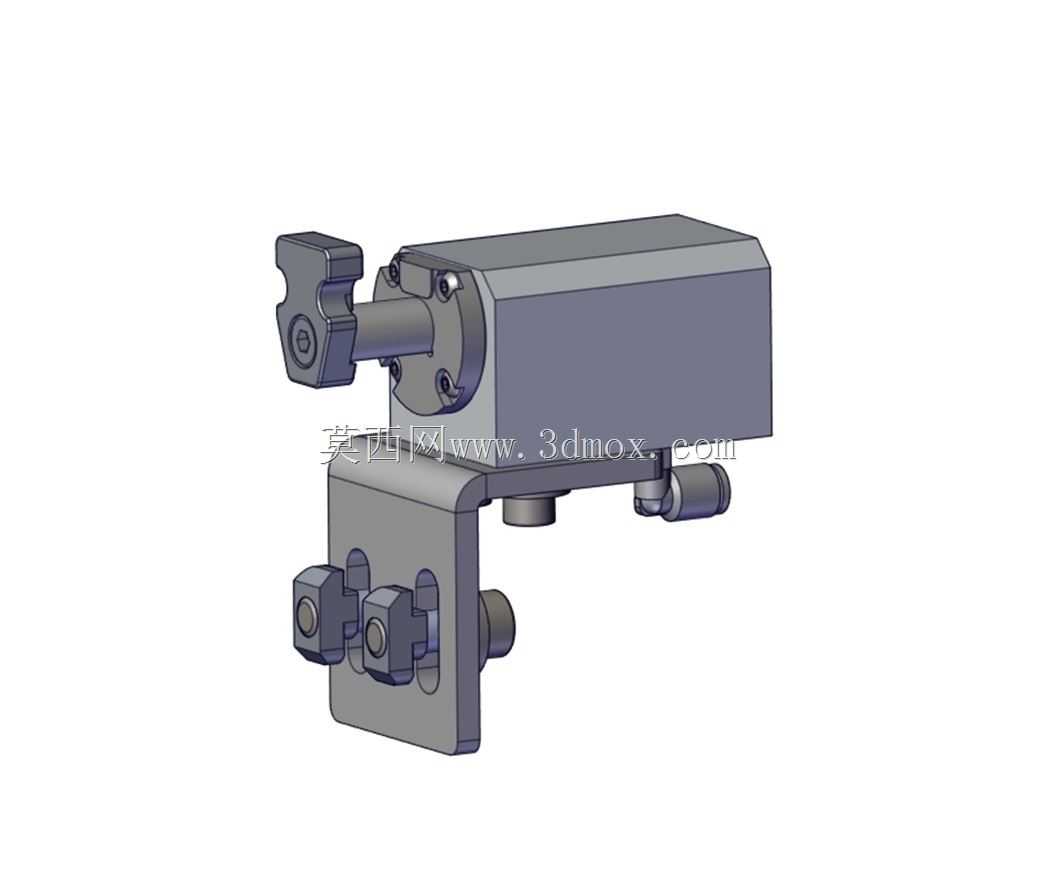

　　下部安装固定支架三个核心部分。上部缸体采用方正的封闭式壳体设计，内部集成活塞、复位弹性件与气路通道，侧向预留的标准气嘴接口可以直接对接车间常用的8mm或6mm气动快插接头，现场布管时不需要额外加工转接螺纹。前端伸出的轴端安装异形耐磨碰头，碰头接触托盘的接触面做了加宽处理，接触区域不会因为托盘边缘的局部磕碰出现压痕，和托盘硬质边框接触的位置可以选配聚氨酯缓冲垫，进一步吸收托盘移动过来的瞬时冲击力，避免刚性碰撞产生的噪音和零件松动。下部的L型安装支架是整套装置和输送线体的连接载体，支架上开设多组腰型安装孔，孔位方向同时兼容纵向和横向的位置微调需求：现场安装时不需要在输送型材上一次性加工高精度的定位孔，

　　先将支架通过T型螺栓预卡在辊筒输送机的铝型材或碳钢方管梁上，推动整套阻挡器调整碰头的伸出高度，让阻挡头的作用点刚好对准托盘底部的撞击受力边，避开托盘下方的辊筒运转空间，确认位置后再锁紧螺栓即可，这种可调设计能适配不同高度规格的托盘，不需要为每一种线体重新定制安装支架。设计过程中首先要校核的是冲击载荷下的结构强度：托盘随输送面移动触碰到阻挡头时，动能会通过碰头、活塞杆传递到缸体内部的阻尼缓冲结构，再经由下部支架分散到线体梁架上，因此支架的折弯厚度、缸体连接螺栓的规格都要按照60kg满载托盘的冲击余量做选型，避免长期反复冲击后支架出现疲劳变形。其次要考虑线体的布局兼容性，阻挡器嵌入安装在输送段的相邻辊筒间隙之间，

　　缩回状态下阻挡头的最高点必须低于输送面的托盘支撑高度，保证托盘放行时可以无剐蹭顺畅通过，不会和托盘底部产生摩擦干涉。另外气路走线要顺着线体支架的侧边排布，缸体外壳和运动部件之间预留足够的维护空间，后续更换密封件或者耐磨碰头时不需要拆解整个线体的辊筒组，仅需松开侧面的固定销就能抽出前端组件检修。这类止挡机构广泛用在倍速链装配线、动力辊筒输送线、托盘积放输送系统中，通常和工位阻挡位、升降移栽机、顶升定位台配套使用：当托盘流到装配工位前，阻挡器伸出截停托盘，后续连续过来的托盘会在这段区域积放等待，工位完成作业后电磁阀换向，阻挡头下沉，托盘随输送面继续流向下一个工序。整套结构没有复杂的传动齿轮或者外露运动件，日常运行中仅需定期检查气路密封情况和碰头磨损量，就能满足产线长期连续运行的使用需求，建模时所有装配配合面、安装孔位、气嘴接口都按实际装配尺寸构建，可直接用于输送线的三维布局干涉检查与选型参考。
