工业检修操作钢制桁架托伦平台架

　　这套钢制桁架托伦操作架主要面向厂区高位设备旁的临时或长期驻留检修作业场景，在化工罐体周边、生产线高位阀组旁、大型机床顶部维护点位、仓储区高位取样工位都能见到同类结构的实际应用，它不需要依托原有建筑墙体做承重附着，自身形成独立稳定的空间受力框架，作业人员可以通过架体侧部设置的直爬梯抵达顶部作业平台，在平台面上完成设备点检、部件拆装、管线排布、仪表校准这类需要持续站位操作的工作。

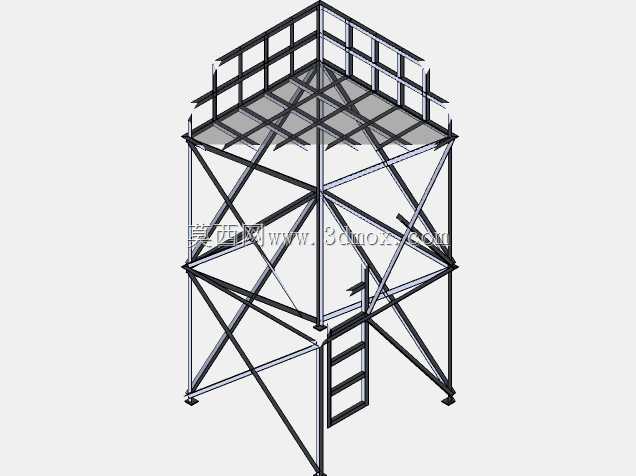

　　从结构受力的设计思路来看，整体框架采用方形截面型钢作为主立柱，四根主立柱从底部落地支座一直贯通延伸至顶部平台标高，立柱之间没有采用实心腹板做封闭，而是全部用斜向交叉支撑杆件做空间拉结，这种桁架式布置的优势非常明显：一方面大幅减少了整架的自重，省去了大量围护板材的耗材，另一方面交叉腹杆可以把平台面传递下来的竖向荷载、人员倚靠护栏产生的水平侧向力、攀爬爬梯时的动荷载快速分解传递到每一根立柱上，不会出现局部杆件应力集中的问题。落地端的支座做了外扩式的脚点设计，四个支脚的外轮廓尺寸比顶部平台的轮廓略宽，相当于给整架加大了支撑底面积，哪怕作业人员在平台边缘偏载站位，整架的抗倾覆力矩也能留有足够余量，现场安装时只需要把四个脚点和地面预埋钢板点焊固定，或者用膨胀螺栓锁接在硬化混凝土地面上，就可以完成整机固定，不需要做复杂的地基浇筑。

　　架体的外形边界尺寸为长2000mm、宽2000mm、总高度4000mm，这个尺寸选型适配多数车间的通道净高要求，2米见方的顶部平台面可以同时容纳2名作业人员携带工具包站位，平台边缘预留的护栏立杆总高度符合工业作业防护的常规要求，护栏中间设置了两道横向横杆，底部还有一圈挡边，避免工具、小零件从平台缝隙滑落坠地伤人。爬梯布置在架体的其中一个立面，梯步采用等间距焊接的短型钢，爬梯两侧的扶手和主桁架的斜杆整合在一起，没有额外突出架体轮廓，搬运转运的时候不会因为外凸构件发生刮碰。顶部平台的承托面在框架梁上方预留了铺设钢格栅板或者花纹钢板的安装位，框架梁的排布间距控制在人员行走不会出现明显挠曲的范围，哪怕放置小型检修工具箱、便携液压设备也不会出现面层变形。

　　在三维建模的过程中，所有杆件的交接位置都做了相贯线切口处理，模拟现场实际焊接时的杆件贴合状态，没有出现杆件互相穿插的建模错误，每一处连接节点都对应实际施工时的满焊作业位置，工程人员拿到模型之后可以直接统计每一种长度型钢的下料尺寸，归类整理出立柱、斜撑、横杆、梯步、护栏杆的各自下料清单，不用再二次翻图核对。框架的模块化拆分逻辑也很清晰，如果后续项目需要把架体加高到6米或者加宽平台面，只需要在现有立柱的分段节点上对接标准节，斜撑的排布角度可以沿用现有45度左右的倾斜比例，不用重新做整套受力验算。

　　这类独立桁架操作架和常规的移动式脚手架相比，优势在于整体刚性更强，没有零散扣件的松动隐患，长期固定在一个作业点位的时候不需要反复搭拆，维护成本极低；和全钢板焊接的封闭式操作塔架相比，桁架结构的风阻更小，在半敞开的车间或者户外工位使用的时候，横向风荷载对架体的推力会被通透的桁架结构大幅消解，不会因为迎风面过大产生晃动。设计时也特意把所有杆件的规格做了统一，整架所用的型钢品类不超过两种，现场采购备料的时候不用对接多种规格的型材，加工时的切割、焊接工装也可以通用，大幅缩短加工制作的周期。架体中部的交叉腹杆之间预留了足够的通行净空，人员从爬梯登上平台之后，不会被中部的斜杆遮挡行进路线，平台入口处的护栏还可以根据现场需求做成可开合的活动门，进一步提升作业时的防护等级。
