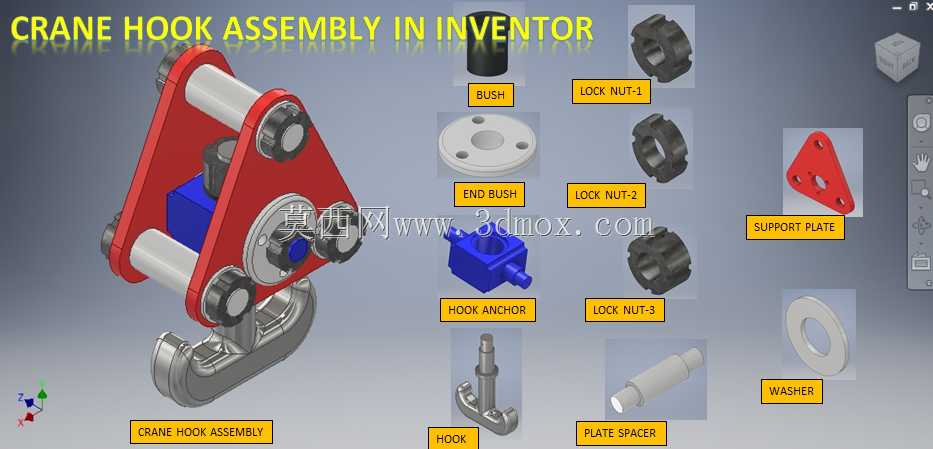

起重吊装滑轮吊钩总成结构设计

　　这套吊具结构面向车间重型工件转运、厂房设备就位、港口散杂货吊装以及机床加工工序间的重型毛坯上下料场景，核心作用是把卷扬钢丝绳的拉力通过多组动滑轮分流后传递到下部钩体，在缩小单根钢丝绳受力的同时，保证吊重过程中钩体可随工件重心小幅摆动，避免吊装索具出现硬别劲、钢丝绳脱槽或者钩体侧向受弯的问题。

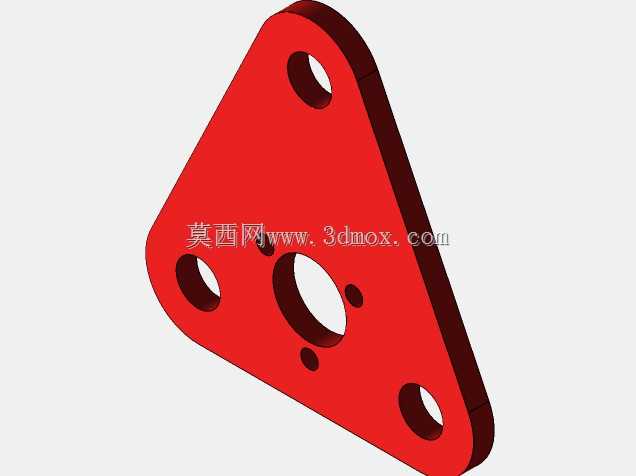

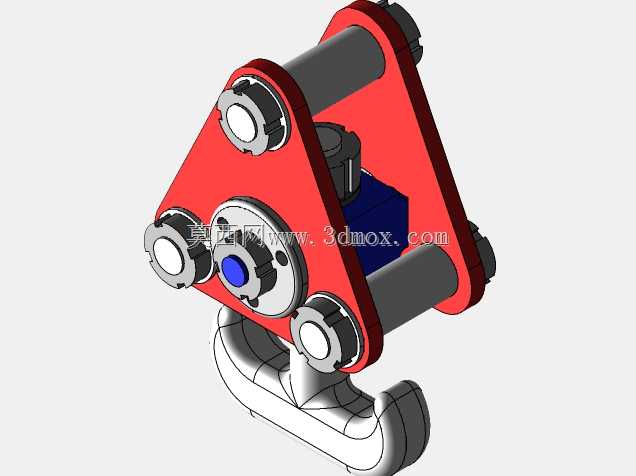

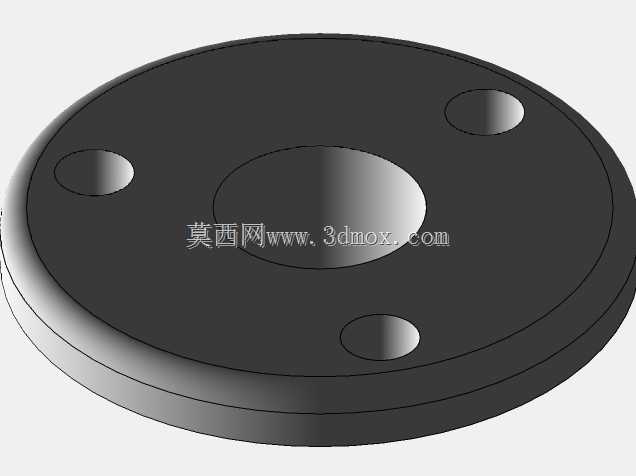

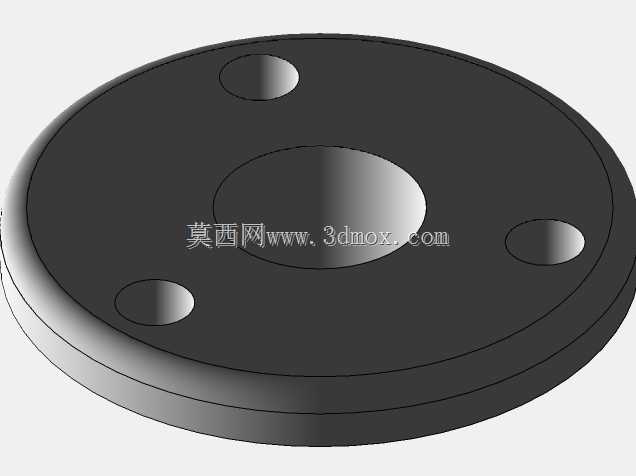

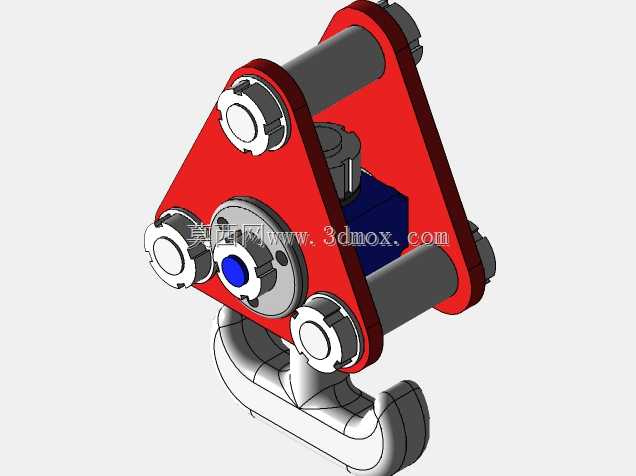

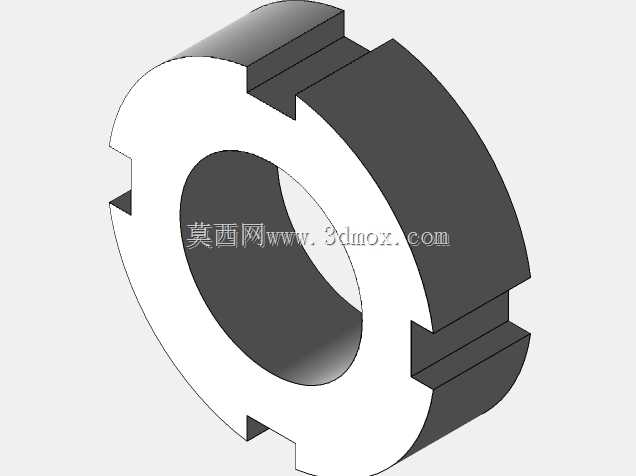

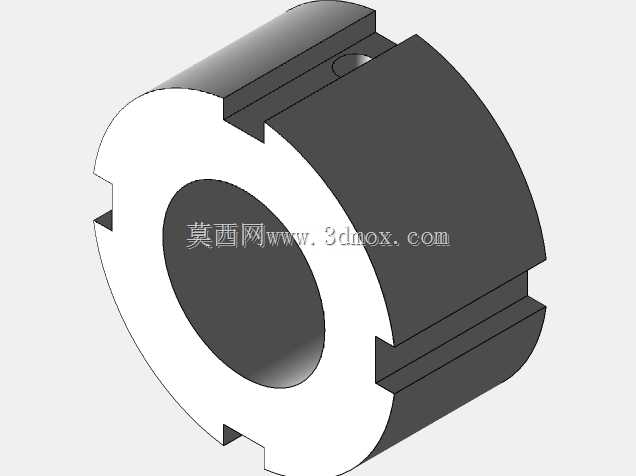

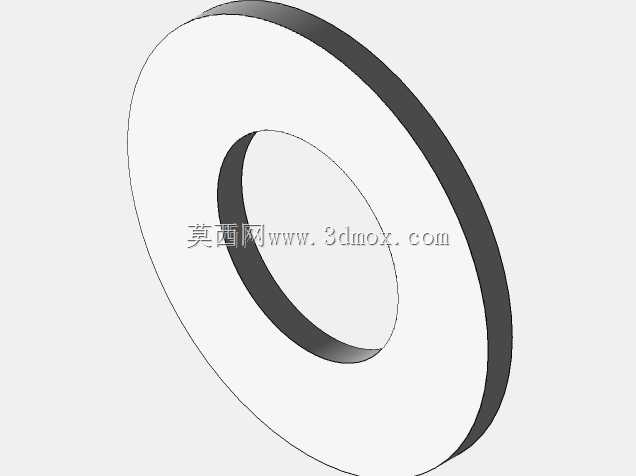

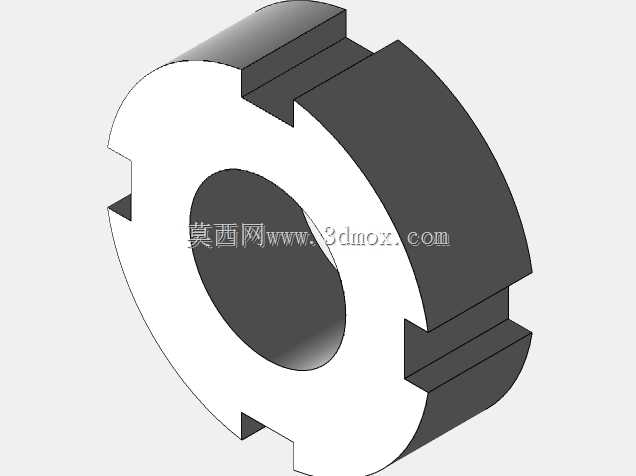

　　从现场布置边界来看，整套总成上部为三角形侧板架，三块厚钢板通过横向销轴与隔套锁紧，形成封闭的承力框架；侧板上沿预留与定滑轮架或者吊梁连接的铰接孔位，安装时需要保证两侧板平行度控制在毫米级，防止滑轮运转后出现绳槽偏磨。框架内部沿三角顶点布置三个滑轮轴位，钢丝绳从上部定滑轮组引入后依次绕经各动滑轮，绳路走向在建模时已按实际缠绕顺序留出间隙，相邻绳段之间不会出现交叉摩擦；每个滑轮端部配置带止口的轴承端盖，端盖通过螺栓压紧在侧板外侧，既约束滑轮轴向窜动，也能在维保阶段单独拆换滑轮而不必整体解体侧板架。

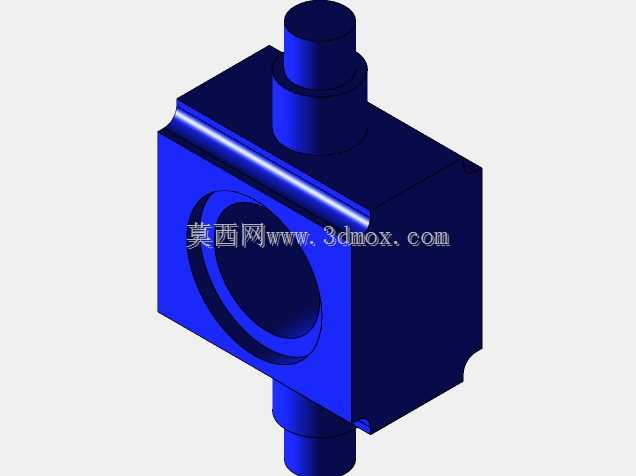

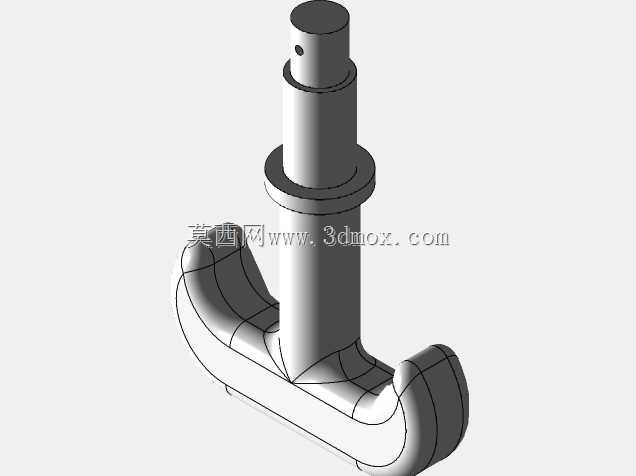

　　下部钩体采用锻造弯钩的经典构型，钩身颈部通过回转支承结构与上部三角架底部连接，吊装时钩体可绕竖直轴线自由旋转，工人在地面挂装吊带后能够直接转动工件调整方位，不需要反复起落吊钩。钩头开口处的防脱挡板在结构里做了弹簧复位设计，空载时挡板自动封住钩口，吊带挂入后挡板向内退让，受力后吊带无法从钩口滑出，这一细节在高空吊装作业中是强制安全项。

　　设计思路上优先校核的是力流路径：吊重载荷从钩头沿钩身曲面传到回转连接座，再分散到三角架的三块侧板，侧板把力分配给三根滑轮轴，最终由多段钢丝绳共同承担，整条传力路线没有出现截面突变的薄弱点。三角形架相比传统矩形吊架，在同等自重下三个受力点形成稳定的静定支撑，即便某一侧滑轮出现载荷波动，侧板也不会产生扭转变形；侧板边缘做了倒角并在轴孔周边加厚，对应应力集中区域在三维建模时直接做出加强凸台，避免后续加工时再补焊加强筋带来的焊接残余应力。

　　外形尺寸方面，总成整体高度控制在常规桥式起重机吊钩组的安装区间内，上部铰接孔的孔距适配标准起重小车的吊梁连接尺寸，下部钩头的开口宽度满足常用吊装带、卸扣的穿挂要求；横向宽度上，三个滑轮外圆与侧板外侧端盖之间预留了钢丝绳摆动余量，吊钩在额定载荷下随工件摆动小角度时，钢丝绳不会蹭碰侧板边缘。现场安装时只需将上部销轴穿入小车吊梁、完成钢丝绳绕绳并固定绳端，即可投入使用；日常维保的检查点集中在滑轮轴承润滑、钩体回转面磨损以及防脱挡板弹簧弹力，这些部位在结构上都暴露在易操作位置，不需要专用工装就能完成点检。

　　针对机床加工车间的使用特点，钩体与侧板架之间的回转面做了防尘结构设计，车间内的切削液雾气、铸铁粉尘不易进入回转摩擦面；滑轮绳槽的槽型半径按常用钢丝绳直径匹配，钢丝绳在槽内的接触包角充足，长期往复起升不会出现跳绳、咬绳现象。整体结构在建模阶段把所有装配关系按实际干涉条件校验，端盖螺栓、销轴开口销、隔套长度都对应真实装配尺寸，结构工程师可以直接在此基础上根据额定起重量调整板厚、滑轮直径与钩体截面，快速衍生出不同吨位的吊装吊钩组方案。
