车间工位定柱式悬臂吊配套钢制操作平台

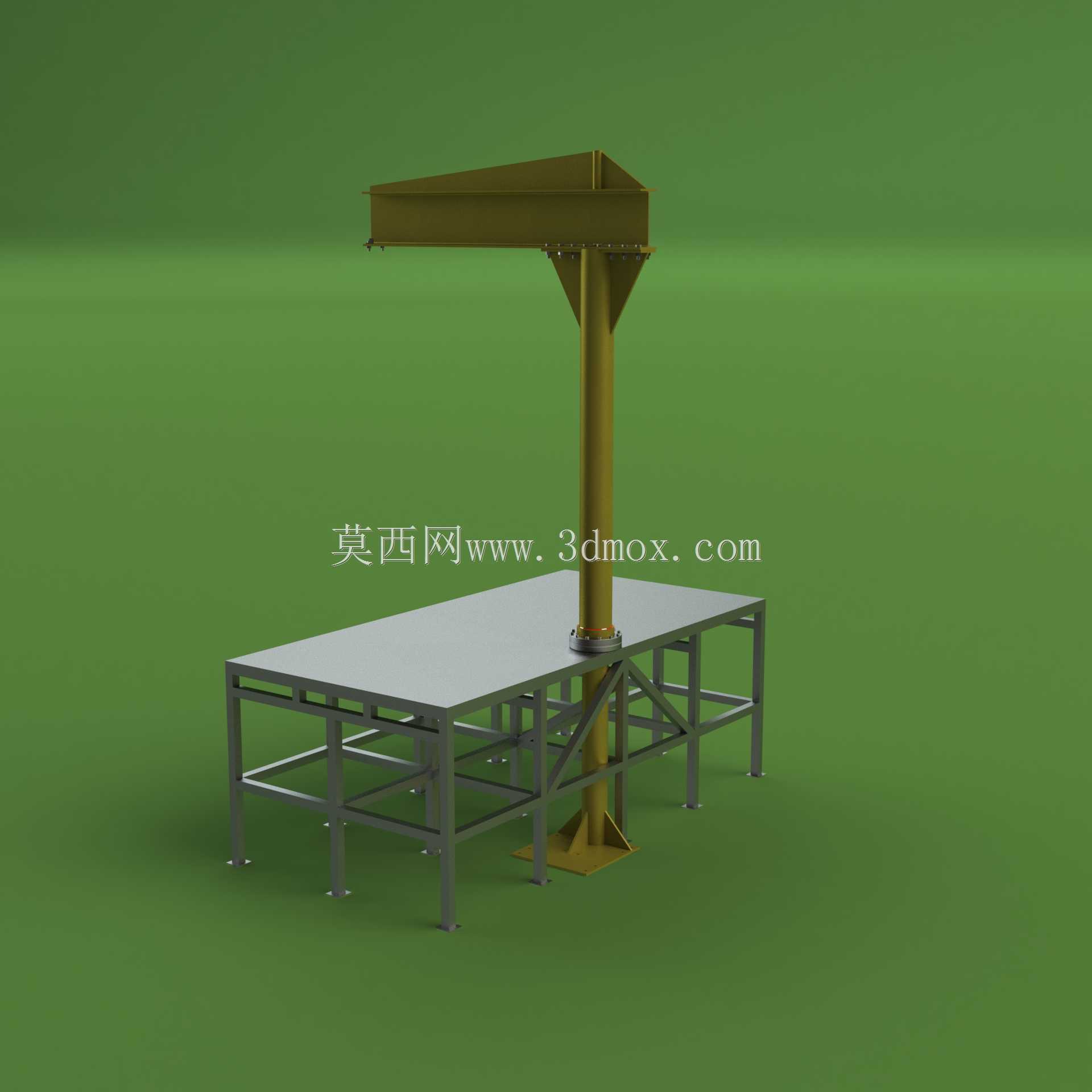

　　这套结构整合了定柱式悬臂起重装置与配套固定式钢制操作平台，面向中小批量生产车间的工位级物料转运场景搭建，在机加工工位、部件预装区、小型仓储分拣点这类不需要大范围跨区吊运、又需要频繁在工位周边挪移工件的场景里适用性很强。区别于厂房顶部安装的桥式天车，这套悬臂吊不需要依托厂房梁柱做承重改造，自身立柱直接落地固定，配套平台也同步完成地脚锚固，对于层高有限、原有厂房梁柱承重余量不足，或是需要在独立工位单独配置起重能力的生产区域来说，部署门槛要低很多。

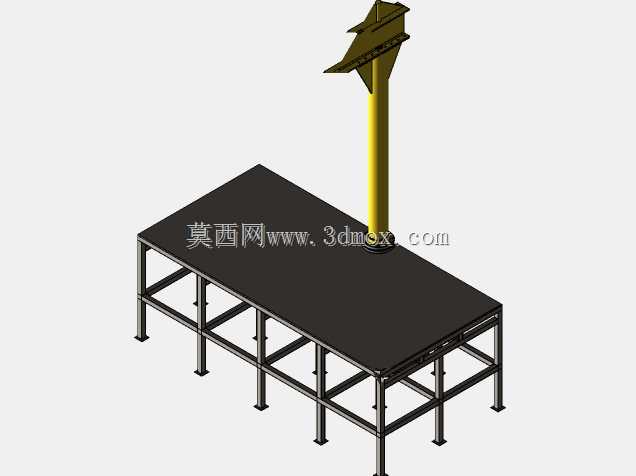

　　从实际用途来看，这套设备主要解决工位周边半径覆盖范围内的重型工件上下料、工装夹具挪移、半成品周转问题：比如机床加工工位旁，操作工可以用悬臂吊把重达数百公斤的毛坯件从料箱吊到机床工作台，加工完成后再直接吊到检验台或者周转架上，不需要人工抬搬，也不用呼叫车间的大型叉车或者天车等待排期，工位自主作业的效率提升很明显。配套的钢制平台一方面给操作人员提供了抬高的作业基面，处理高度较高的装配、检修工序时不用反复搭拆临时登高梯，平台下方的预留空间也可以用来放置液压站、电气柜或者周转料箱，把工位的垂直空间充分利用起来；另一方面平台的框架结构和悬臂吊的立柱底座做了对位适配，立柱穿过平台台面的预留开孔直接落地固定，载荷直接传导到地面基础，不会把起重的倾覆力矩压在平台框架上，这点在结构设计时是核心的受力考量。

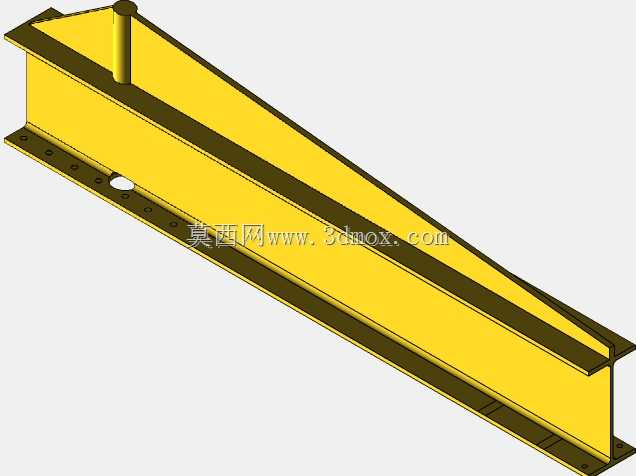

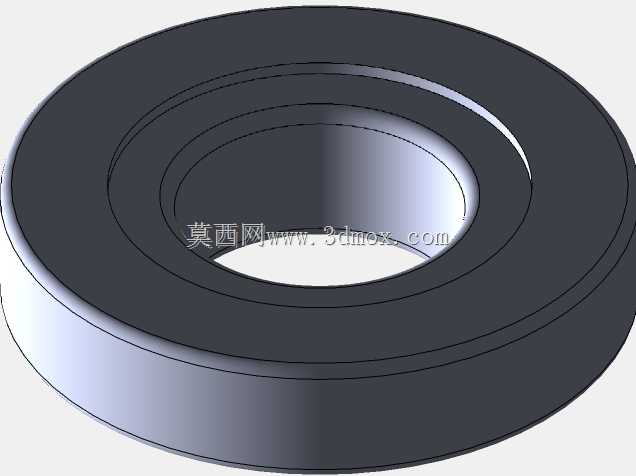

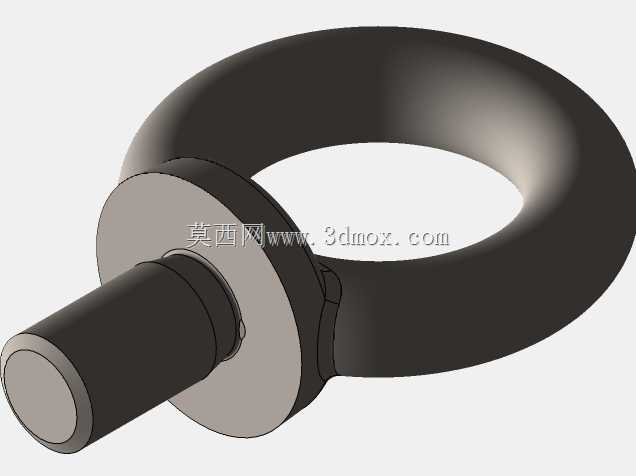

　　结构设计的思路上，悬臂部分采用了单梁水平臂架的形式，臂架和顶部立柱的衔接处内置回转支承，整个臂架可以围绕立柱做360度全回转，臂架下方配套的电动葫芦（图中未完全展示葫芦本体，属于悬臂吊标准配套件）可以沿着臂架的下翼缘轨道横向移动，这样在臂架覆盖的圆形作业范围内，任意点位的物料都可以实现起吊、回转、横移的三维动作，没有作业死角。臂架的截面采用了焊接箱型梁结构，相比同承重等级的工字钢梁，箱型截面的抗扭刚度更好，因为悬臂吊在臂架转到不同角度、葫芦停在臂架不同位置时，梁体不仅承受竖直方向的弯矩，还会因为回转启停的惯性带来侧向扭转力矩，箱型结构可以把这部分变形控制在很小的范围，避免吊重运行时臂架出现明显的晃动。立柱部分采用厚壁无缝钢管加工，底部是扩大的焊接法兰盘，法兰盘上预留了多圈地脚螺栓孔，安装时直接和地面的混凝土基础预埋螺栓锁紧，法兰和立柱之间还加了多块径向布置的加强筋板，把立柱根部的集中应力分散开，避免长期满载回转后根部出现焊缝开裂的问题。

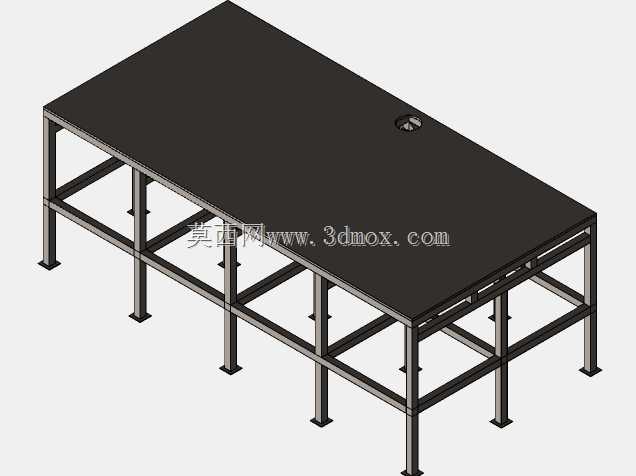

　　配套的操作平台整体采用型钢焊接框架结构，平台的四条主支腿采用矩形钢管制作，支腿底部同样带焊接地脚板，可以和地面做膨胀螺栓固定，保证人员在平台上走动、或者吊运工件靠近平台时平台不会出现移位。平台的台面采用花纹钢板铺设，表面的防滑纹路可以避免操作工站立时滑倒，台面四周预留了护栏安装位，实际投产时会在临空侧加装1.2米高的安全护栏，只在靠近作业点的位置留出物料进出的开口。平台的框架层之间加了多道横向斜撑，把整个平台的框架连成稳定的桁架结构，即使平台上同时站多名操作人员、放置部分工装工具，台面的挠度也能控制在安全范围内。悬臂吊的立柱从平台台面的中心预留孔穿过，开孔周围做了环形的补强边框，台面和立柱之间保留了微小的间隙，避免臂架回转时的振动直接传导到平台上，同时开孔位置的补强也避免了台面开孔后出现局部强度不足的问题。

　　关于外形尺寸和安装边界，常规同规格的工位悬臂吊臂架覆盖半径通常在3米到5米区间，臂架的下沿距离地面的起升净空可以根据工位需求调整，一般保证吊钩的最低起升高度能覆盖机床工作台、周转料架的最高点位即可，配套平台的高度通常在0.8米到1.5米之间，适配不同的作业高度需求，平台的平面尺寸根据悬臂吊的立柱位置和操作工的活动范围设定，一般长度在4米左右、宽度在2.5米左右，留出足够的站立和工具摆放空间。安装时需要提前确认地面的混凝土基础厚度，悬臂吊的立柱基础需要满足承重要求，避免满载起吊时基础出现沉降；设备的最大外伸边界就是臂架的回转半径，安装时要确认臂架回转范围内没有其他设备、管线或者建筑结构的干涉，臂架转到任意角度时和周边障碍物都要留出至少0.5米的安全间隙，平台的支腿外沿也要和周边的通道留出足够的通行距离，保证工位物流和人员走动都顺畅。整套结构的所有焊接部位都做了应力释放处理，涂装前完成焊缝探伤检查，长期在车间的多粉尘、少量油污的环境下使用也能保持稳定的结构强度。
