CA6140车床环形限位支承座

　　该环形支承座属于CA6140普通车床进给与溜板传动区域的配套限位定位零件，在普通卧式车床的日常加工场景中，这类零件承担着轴系径向限位、运动行程止挡、配合面定位的核心作用，是保障车床进给传动精度、避免运动部件超程碰撞的基础小尺寸结构件。在实际车间的车床运维与改造工作中，这类支承座往往安装在溜板箱旁侧、光杆丝杠的支承过渡位置，或是安装在刀架进给的行程终点处，当溜板沿床身导轨做纵向进给运动、中拖板做横向进给运动时，支承座的环形内孔可以穿装定位销轴或者导向轴段，外侧的阶梯端面可以和行程挡块、锁紧螺母直接贴合，既能够约束轴类零件的径向窜动间隙，也可以在进给运动到达设定行程时提供刚性止挡面，防止拖板超程撞击卡盘或者尾座，在批量车削轴类、盘类零件的重复定位加工场景里，这类零件的形位精度会直接影响批量工件的尺寸一致性。

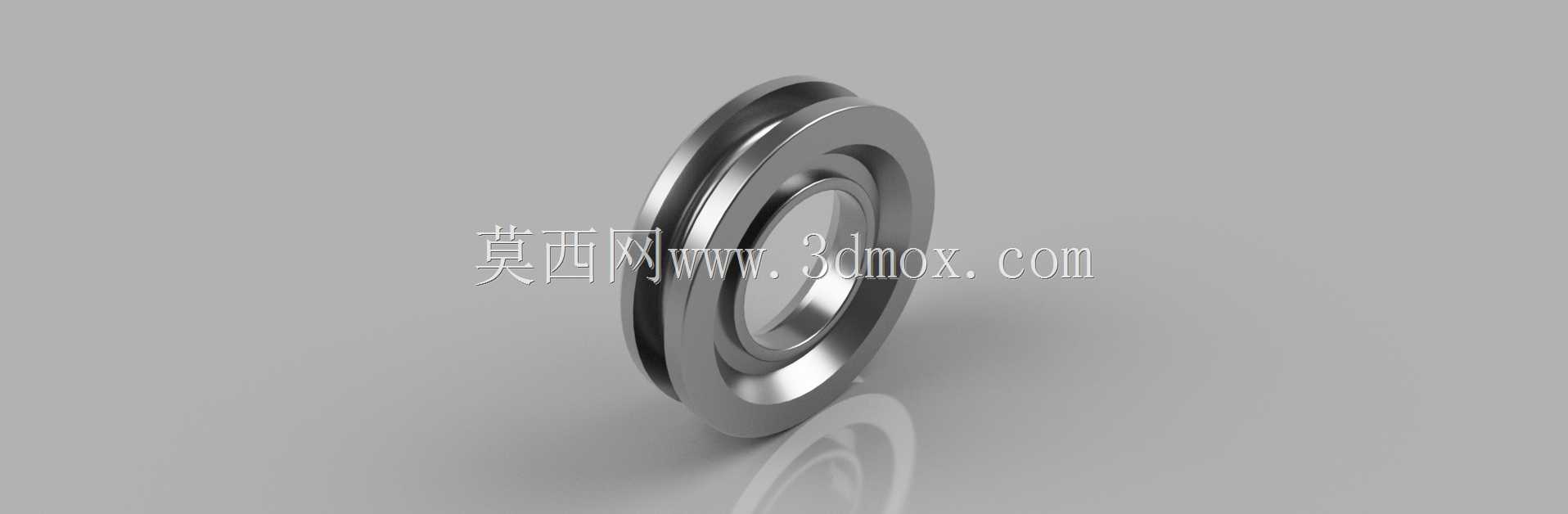

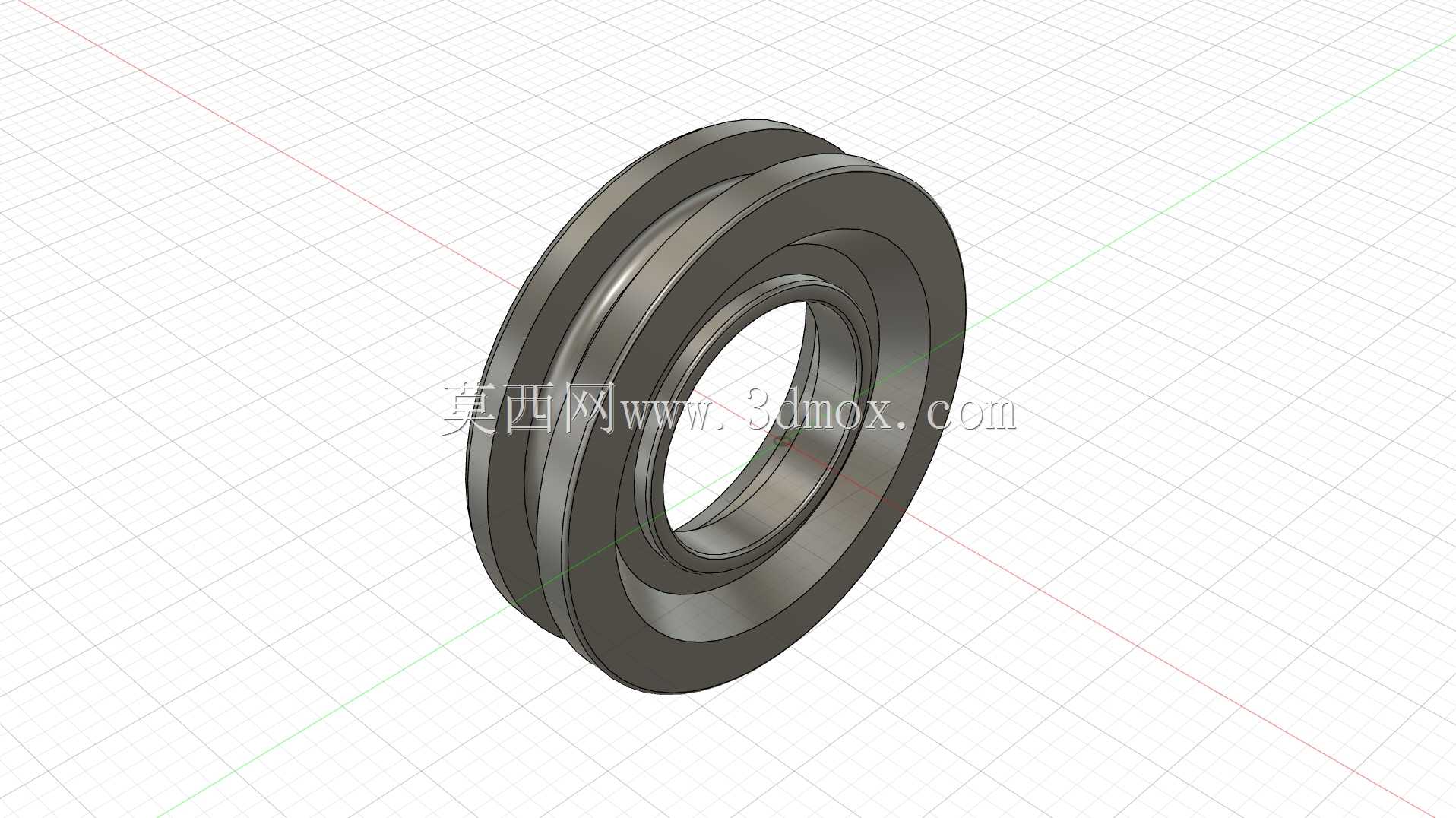

　　从结构设计思路来看，该零件采用多层同轴阶梯环形的整体构型，没有多余的外伸凸缘与异形分支，整体为回转体结构，所有轮廓均围绕中心轴线对称分布，这种设计首先适配车床自身的回转加工工艺：零件的全部外圆、内孔、端面都可以在CA6140车床上一次装夹完成粗精车加工，不需要额外安排铣削、刨削工序，加工工艺链极短，适合车间备件的快速自制与替换。零件的截面厚度沿径向分层变化，外侧较宽的轮缘位置预留了足够的刚性余量，当支承座受到轴向止挡的冲击载荷时，宽轮缘可以把集中冲击力均匀分散到相邻的安装贴合面上，避免局部应力集中造成零件变形；内侧逐层收窄的阶梯孔段，则分别对应不同的配合需求：最内侧的小孔径段可以和小直径导向轴形成间隙配合，起到径向衬套的定位作用，中间的阶梯端面可以抵住轴用挡圈或者轴承内圈，实现轴系的轴向定位，外侧的大直径环形槽则可以嵌入密封毡圈或者限位橡胶圈，在车床切削液飞溅、铸铁切屑散落的工况下，阻挡切屑与粉尘进入配合间隙，减少轴面的磨粒磨损。

　　在安装边界与尺寸适配层面，该零件的轴向总厚度控制在窄小的安装空间内，不需要对车床原有安装位进行扩孔或者堆焊改造，替换旧件时可以直接嵌入原有的安装凹槽，环形外圆和安装座的内孔形成过渡配合，端面和安装基准面完全贴平后，穿入的固定销轴可以同时穿过支承座的内孔与床身侧的定位孔，完成周向防转。零件选用7系铝合金作为加工材质，相比传统车床原配的铸铁支承座，铝合金件的自重更低，安装在溜板这类随动运动部件上时，不会额外增加拖板的运动负载，进给启停的动态响应更灵敏；同时铝合金的减震性能优于钢制零件，在高速进给产生小幅振动时，支承座可以吸收部分轴向冲击振动，降低行程挡块碰撞时的金属异响，也避免刚性硬碰造成床身安装面的压痕。在实际装配调试时，需要先保证零件两端面对内孔轴线的垂直度公差控制在0.02mm以内，若端面存在倾斜，行程挡块碰撞时会出现局部点接触，长期使用后会造成挡块偏磨、进给行程出现偏移；环形内孔的同轴度需要控制在0.015mm以内，若各层阶梯孔不同轴，穿入的导向轴会出现卡滞，拖板移动时会产生不均匀的摩擦阻力，严重时会造成进给手柄操作力矩变大、走刀不顺。在车床的日常维护场景中，这类支承座属于易损耗的备件，当长期使用后出现内孔磨损失圆、端面碰撞变形、环形槽密封件老化的情况时，不需要拆解整个溜板箱传动链，仅需拆下固定销轴即可快速更换新件，大幅缩短设备停机维修的时间。在数控化改造的老旧CA6140车床上，该支承座还可以配合行程开关触发块使用，将环形端面作为触发块的刚性安装基准，调整触发块在轴上的轴向位置即可设定软限位的触发行程，相比直接把开关块固定在床身导轨面上，这种支承座定位的方式重复定位精度更高，长期振动下也不会出现位置偏移，能够很好适配普通车床数控化改造后的进给限位需求。
