CA6140车床溜板箱传动安装支座

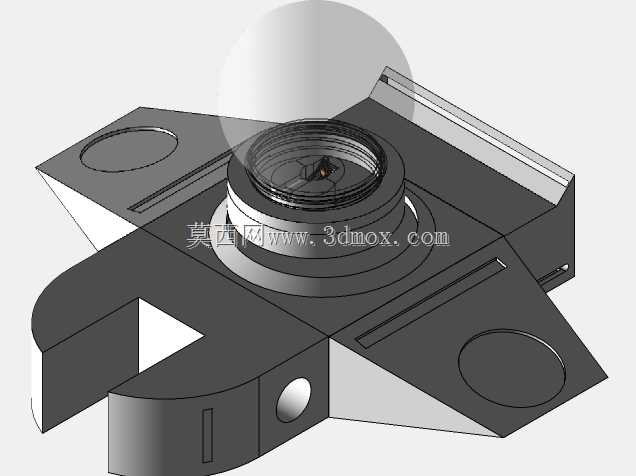

　　该零件为CA6140普通车床溜板箱内部的传动安装支座，属于进给传动链中承担轴系定位与箱体连接的核心支撑构件，在整机布局里处于床身下方、溜板箱腔体靠近进给输出端的位置，工作时随溜板箱沿床身导轨做纵向进给移动，同时为内部啮合齿轮、传动轴提供刚性安装基准。从实际装配场景来看，支座两侧向外延展的带孔翼板直接贴合溜板箱内壁的加工基准面，翼板上的圆形沉孔用于穿入内六角紧固螺钉，将整个支座锁附在箱体预设的凸台面上，翼板边缘开设的长条形让位槽用于避让箱体内走线的润滑油管以及相邻齿轮的回转轮廓，避免装配过程中出现运动干涉。支座中心凸起的带内螺纹环形凸台为核心安装位，内螺纹段用于旋入进给传动轴的端盖锁紧套，凸台内壁的阶梯台阶面承载推力轴承的外圈端面，

　　工作状态下传动轴传递的轴向切削反力会通过轴承直接作用在该台阶面上，因此该部位的壁厚做了加厚处理，建模时凸台根部与底板衔接处设置了R3~R5的铸造圆角，消除应力集中隐患，避免车床长期承受交变切削载荷时出现根部断裂问题。支座侧面开设的圆形通孔为油杯安装孔，装配时压入直通式压注油杯，日常维保中可通过油杯向内部轴承腔注入锂基润滑脂，孔位周边的平面做了铣平加工，保证油杯密封垫圈完全贴合，防止润滑油渗漏。支座下部的弧形缺口是为了避让溜板箱内横向进给丝杠的光杆段，缺口两侧的立板上预留的小凸台用于安装行程限位碰块，当刀架进给到达预设极限位置时，碰块触发行程开关切断进给电机动力，起到机械限位的防护作用。

　　设计过程中首先依据CA6140车床溜板箱的内腔装配尺寸确定支座底板的轮廓边界，整体安装 footprint 控制在180mm×160mm范围内，中心凸台的高度高出底板基准面42mm，保证装入轴承与齿轮后，齿轮啮合中心距与溜板箱另一根输出轴的中心距公差控制在0.02mm以内，满足七级精度齿轮的啮合侧隙要求。两侧翼板的安装孔孔位坐标完全匹配溜板箱内壁的原有螺纹孔位置，不需要对箱体进行二次加工即可直接替换原有老旧支座，适配性较强。建模时对所有配合面的尺寸链进行了校核：轴承安装孔的公差带取H7，与轴承外圈形成过渡配合；紧固螺钉孔的位置度公差控制在0.1mm以内，保证装配时螺钉可以顺利穿入；所有非加工的铸造表面保留拔模斜度，拔模角度取1.

　　5°，符合砂型铸造的工艺要求，避免铸件脱模时出现侧壁拉伤。零件的材质选用HT200灰铸铁，铸造后经过时效处理消除内应力，后续对轴承安装孔、翼板贴合面进行铣削与镗削加工，表面粗糙度分别达到Ra1.6与Ra3.2，满足支撑部件的刚性与精度要求。在车床实际运行中，该支座需要同时承受进给传动带来的径向扭矩与轴向进给力，灰铸铁的减震特性可以有效吸收齿轮啮合产生的振动，降低传动噪音，避免振动传递到溜板箱外部影响加工工件的表面粗糙度。建模阶段还对支座的轻量化做了优化，在底板非受力的区域去除了多余材料，在不降低整体刚性的前提下减少铸件重量，降低溜板箱移动时的惯性负载，保证纵向进给的启停响应更加平稳。
