履带式微型巡检移动底盘结构

　　这套履带式微型移动底盘面向狭窄空间内的巡检、教学实验、轻载探测与小型自动化搭载任务，整体采用双侧独立履带布局，能够在平整地面、轻微起伏路面、低矮门槛和细碎障碍环境中保持连续行进能力。与轮式小车相比，履带接地面积更大，单位面积压强更低，在桌面实验线、厂区管廊边缘、轻质夹层板或松散表面上运行时，不容易因局部载荷集中而打滑或下陷。底盘前部预留了传感器窗口，可根据任务安装超声模块、小型摄像头、红外测距单元或照明组件；上部面板开设多组长槽与圆孔，既承担减重作用，也为控制板、电池、线束、支架和上层执行机构提供灵活固定位置。

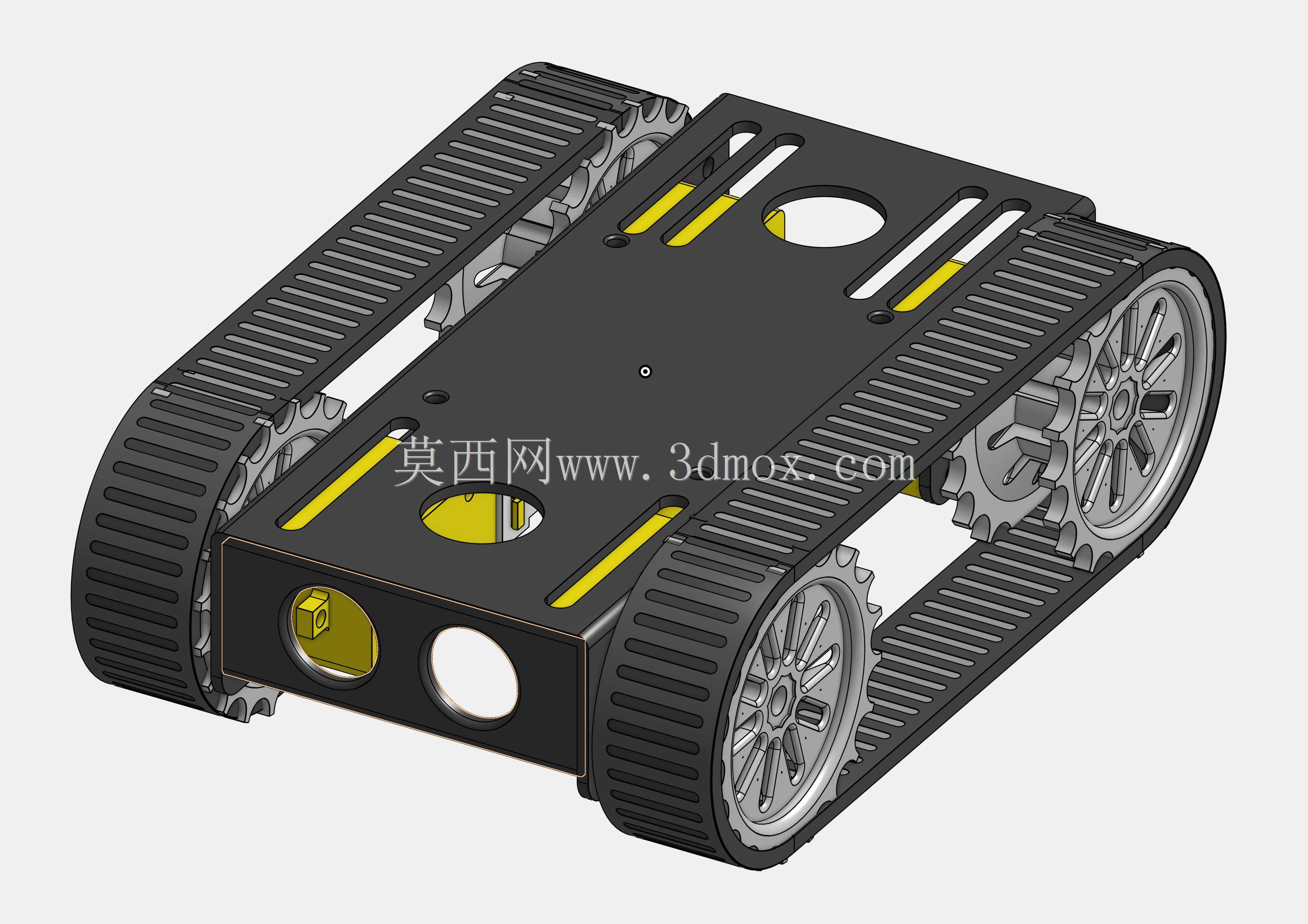

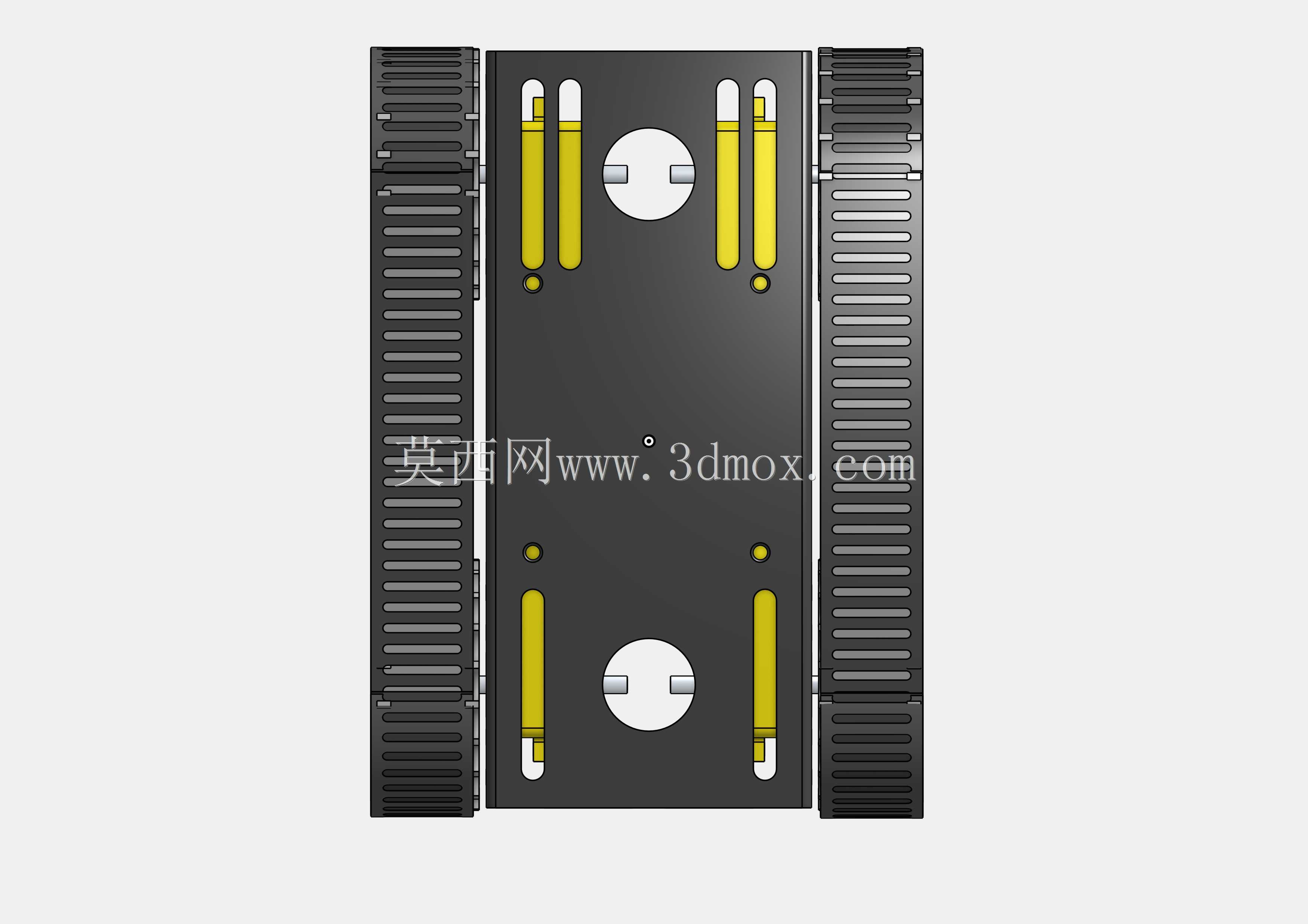

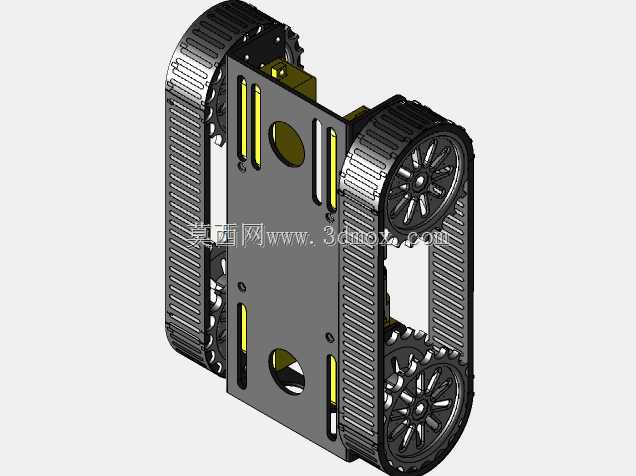

　　从结构布置看，车体主体采用平板式钣金承载思路，上盖板与前端立板形成稳定的L形安装基准。面板上的长圆孔并非单纯装饰，而是允许螺钉在一定范围内调整固定位置，便于在不同项目中适配不同尺寸的控制器、驱动器和电源模块。前端两个圆形开口对应感知器件的安装边界，其中较大的开孔可容纳镜头或测距探头，较小开孔可布置辅助传感器；黄色内嵌区域表示局部安装座或衬套位置，能够避免探头直接与钣金边缘硬接触，同时提高装配对中性。车体两侧留出轮系和履带的运动空间，上部轮廓尽量压低，使整机重心靠近接地段，有利于坡道行驶和原地转向时保持稳定。

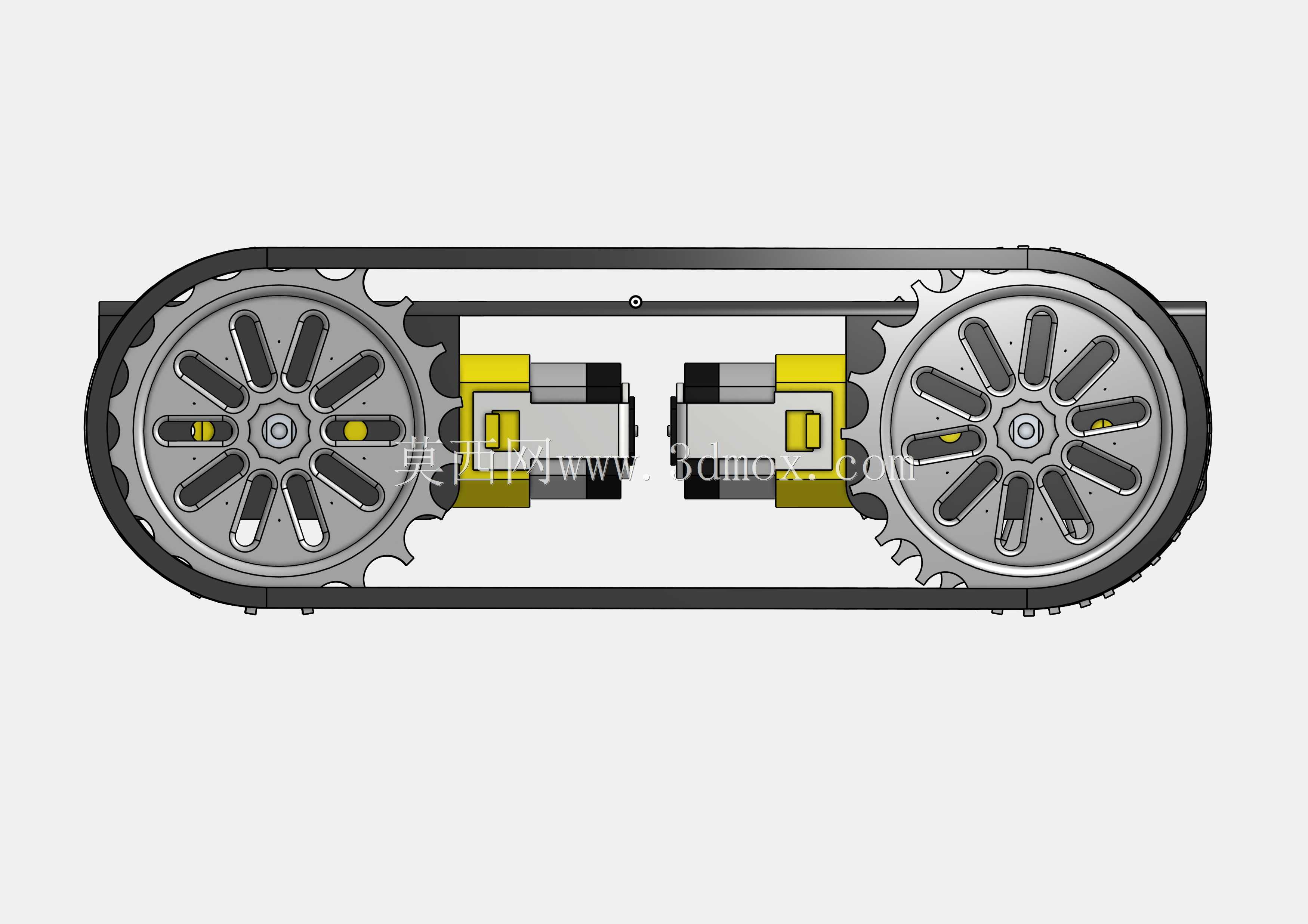

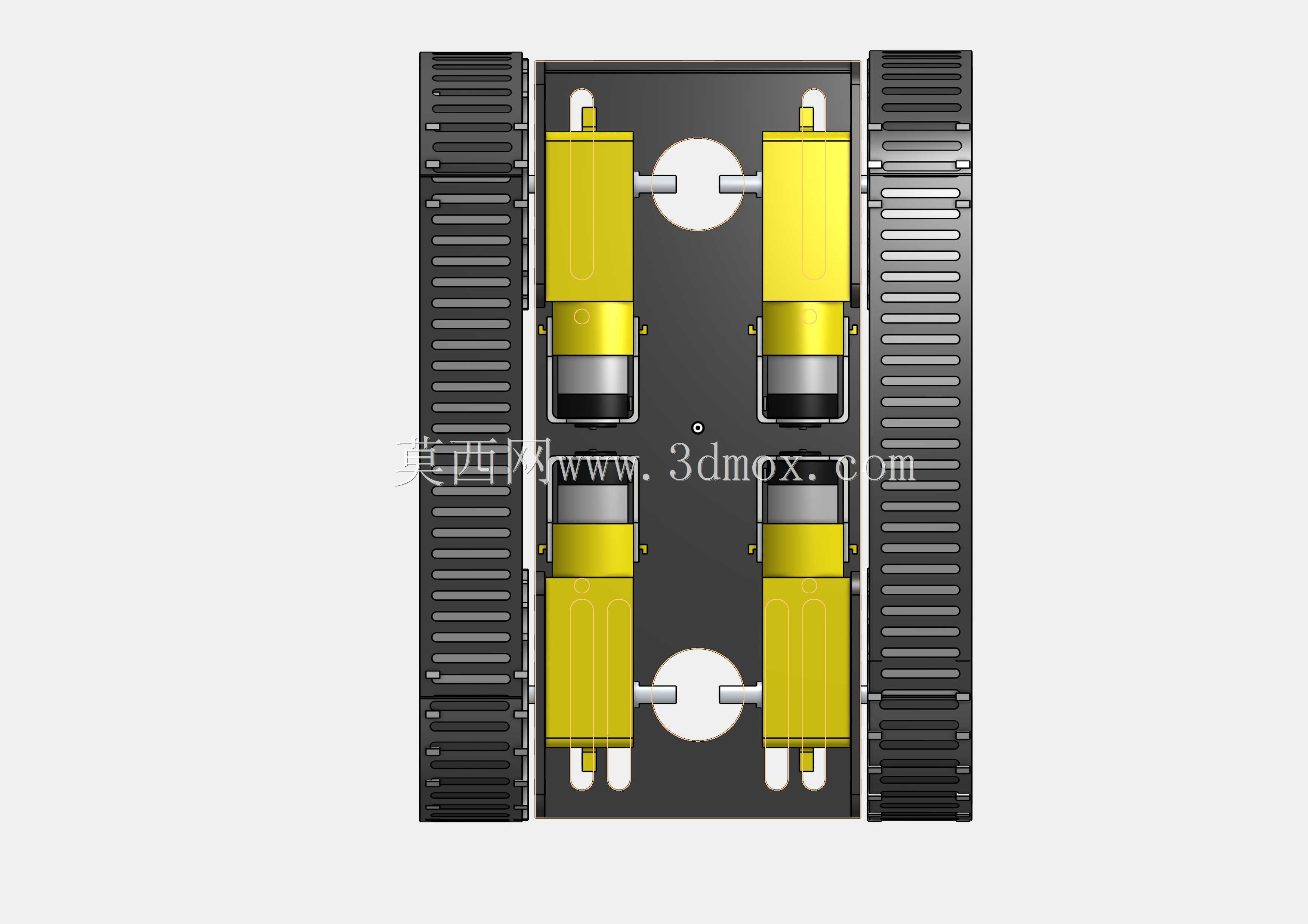

　　行走系统由主动轮、从动轮、支撑轮和橡胶履带组成。轮缘采用齿形啮合结构，齿部嵌入履带内侧横向槽位，传递驱动力的同时限制履带横向窜动。前后轮的大直径布置有助于降低履带绕入、绕出时的弯曲阻力，也能提升跨越小台阶时的导入能力。履带外表面设置连续横向筋条，在硬质地面上可形成多条抓附边缘，在粉尘、轻微油污或光滑地坪上仍能保持较好的牵引效果。双侧履带若分别配置驱动电机，即可通过左右速度差实现转向；原地差速转向时，两条履带以相反趋势工作，车体围绕中心回转，所需通道宽度明显小于同长度轮式转向机构。

　　设计时需要重点控制履带张紧、轮系同轴度和底盘离地间隙。张紧量过小会导致履带在启动、制动或越障时跳齿，张紧量过大则会增加轮轴径向载荷和履带弯折损耗，因此轮轴支座通常需要保留偏心调节或滑移调节空间。三维结构中，轮片、轴套、轴承位和侧板开孔应保持同轴，两侧支撑轮的定位面也要平行，否则履带在高速运行时会出现偏磨。底盘下部与地面之间的间隙决定了通过凸起障碍的能力，但间隙过高又会抬升重心，工程上通常在满足探头安装和底部线束避让的前提下，将电池等较重部件贴近底板布置。

　　安装边界方面，上部平台是主要载荷区，适合布置控制板、电池、通信模块和轻量机械臂；前端立板适合布置环境感知元件，不宜承受较大冲击载荷；侧板外侧属于履带运动包络范围，装配时不能让线束、支架或外装零件侵入。履带前后弧形区域还存在摆动和啮合空间，上层设备的固定螺钉不应伸入轮齿运动轨迹。整机宽度由履带外缘决定，长度主要受前后轮中心距影响，高度则可通过上层模块的堆叠方式控制。对于管廊巡检、实验教学、竞赛机器人或小型排爆探测平台，这类底盘可以作为通用行走基座，后续根据任务增加云台、机械臂、气体检测模块或无线通信单元。

　　在建模与出图过程中，应分别明确钣金面板、轮体、履带节、轴套、紧固件和传感器安装座的层级关系。履带属于重复装配部件，建模时需要保证节距与轮齿分度圆匹配，避免视觉装配正确而运动干涉。轮齿进入履带的相位、侧板与轮轴的间隙、履带上下支段的张紧弧线，都应在三维环境中检查。实际加工时，面板可采用激光切割后折弯成型，轮体可根据载荷选择塑料注塑、铝合金加工或板材复合结构；若用于教学演示，轻量化材料足以满足需求，若用于工业现场，则应提高轮齿耐磨性能并增加防护线束固定点。
