AutoCAD三维机械制图组合式练习构件

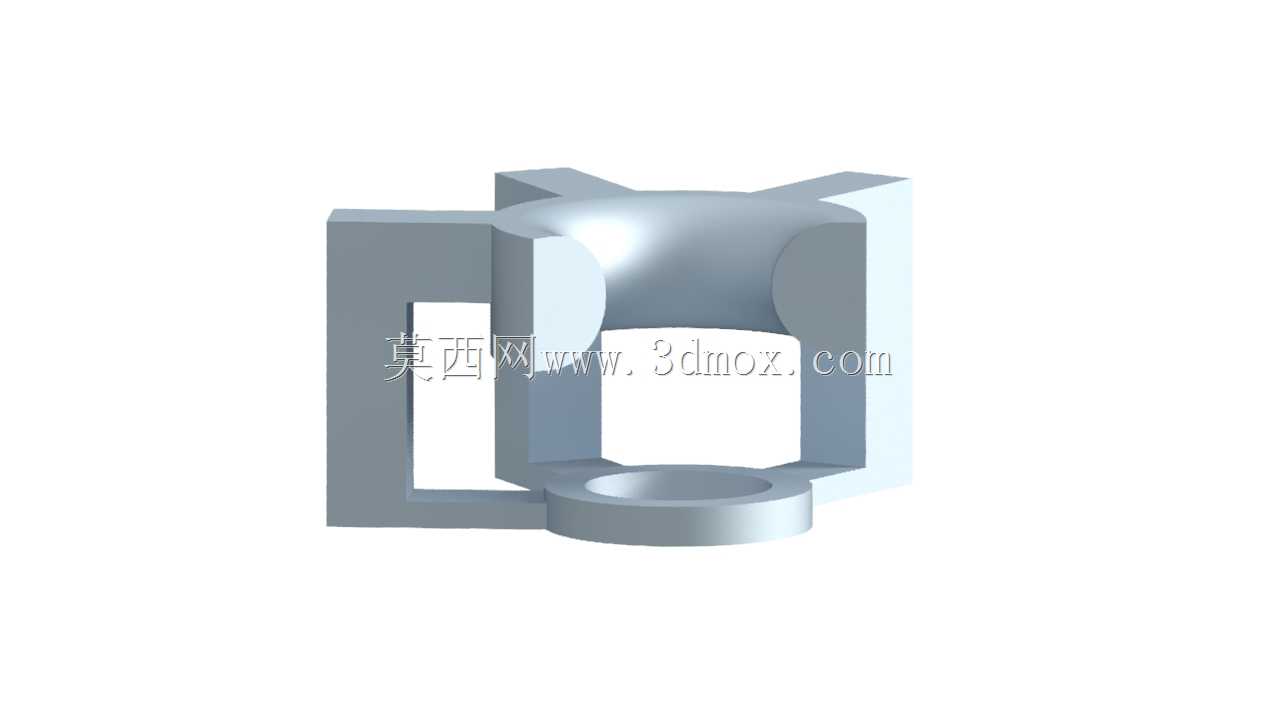

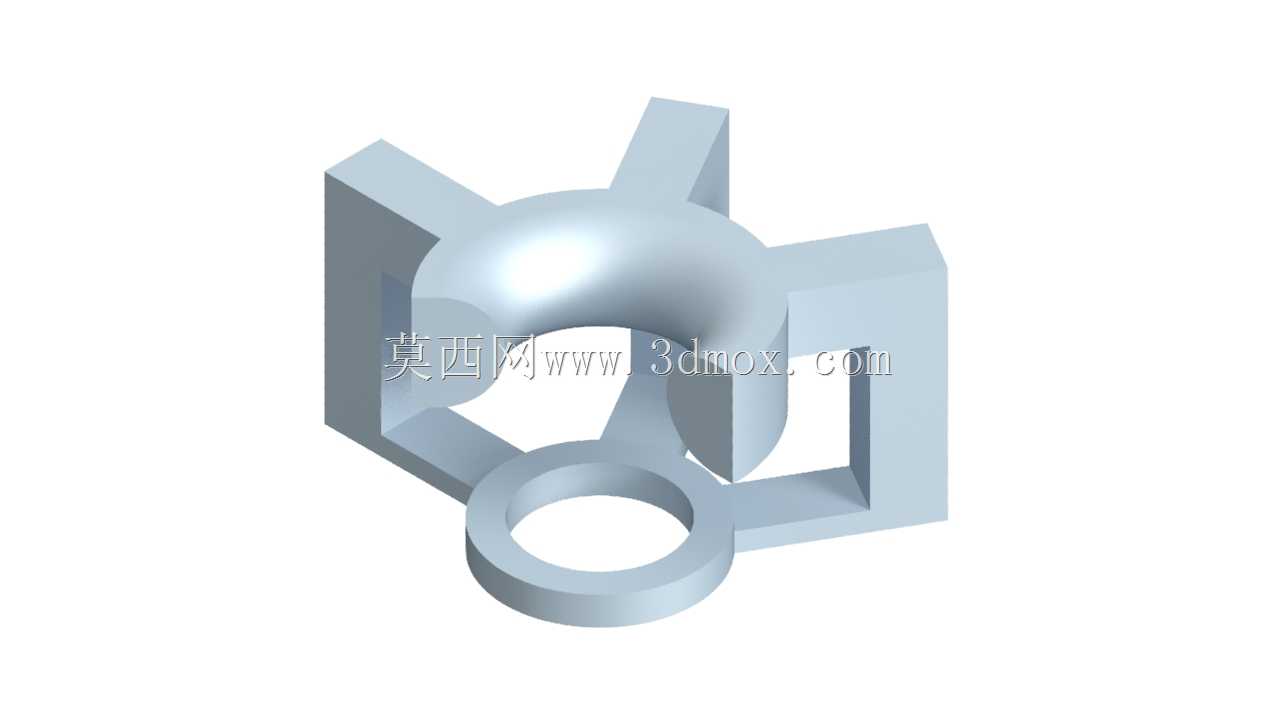

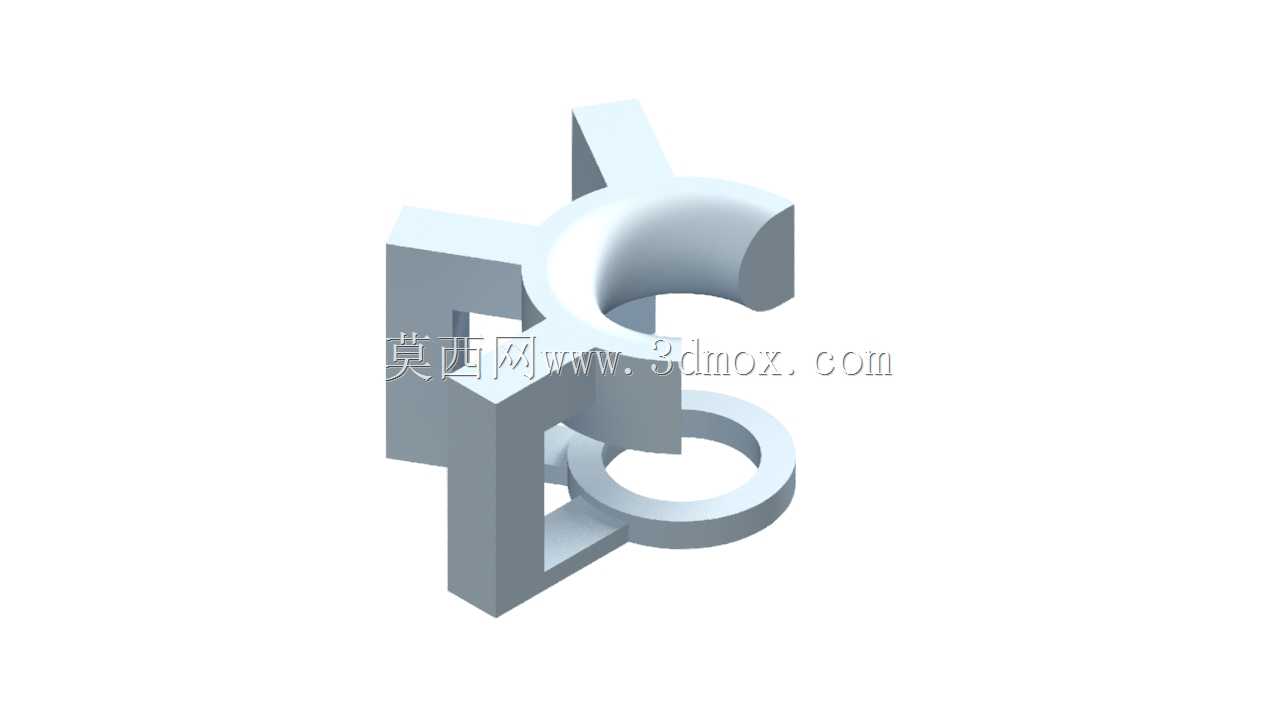

　　这套三维机械制图练习构件，是面向机械制图教学、空间构型训练与三维建模实操打造的典型组合式几何实体，整体由正交布置的块状支撑基体、半圆柱曲面凸台、环形通孔构件三类基础几何特征拼接而成，没有冗余的装饰结构，所有轮廓都严格遵循机械制图的投影规则与三维实体的布尔运算逻辑，非常适合用于制图课程中从二维视图向三维实体转换的思维训练。

　　从实际应用场景来看，这类构件常出现在职业院校机械制图实训、企业新入职结构工程师建模考核、AutoCAD三维命令实操培训当中：学员可以通过对该构件的拆解建模，熟练掌握拉伸、旋转、布尔并集差集交集、曲面加厚、实体倒角等核心三维操作，也可以基于完成的三维实体反向生成三视图、剖视图、轴测图，对照二维制图规范校验投影对应关系，解决很多初学者“看二维图想不出三维形状、建三维模型对不上二维尺寸”的常见痛点。

　　构件的设计思路完全服务于制图教学的目标：块状支撑基体采用互相垂直的长方体正交拼接，刻意保留了清晰的棱线与正交面，方便学员练习正交视图下的长对正、高平齐、宽相等投影规则；半圆柱曲面凸台和下方的环形构件分别引入了圆柱面、同轴通孔、半圆弧端面这些回转类特征，覆盖了机械零件里最常见的平面、柱面、圆弧面、通孔、凸台等典型结构，没有采用复杂的自由曲面，既保证训练难度循序渐进，又能把机械制图里最核心的几何元素全部包含在内。

　　在外形尺寸与安装边界层面，整套构件的外接轮廓可以按照实训需求灵活缩放，常规教学版本下整体长宽高控制在150mm×120mm×180mm区间：竖直方向的支撑立柱从底部平面向上延伸，作为整个构件的承载基准，横向伸出的块状臂和半圆柱凸台向侧方延展，下方的环形构件同轴布置在半圆柱凸台的正下方，环形的内孔直径预留足够的观察空间，方便学员在生成剖视图时可以清晰展示内孔的贯通关系。所有特征的交接位置都做了清晰的棱线保留，没有添加不必要的铸造圆角，避免初学者在投影练习时被过渡特征干扰判断；构件的底部为完整的平面基准，可以直接放置在建模坐标系的XY平面上，不需要额外设计安装固定结构，完全适配建模练习的使用需求。

　　从结构功能特性的角度看，这个构件把机械实体里最常见的“支撑-凸台-回转环”三类结构整合到同一个模型当中：块状部分承担空间方位参照的作用，学员建模时可以先以底部长方体为基准，依次对齐各个正交臂的坐标，建立整个模型的坐标系基准；半圆柱凸台用来训练回转曲面和平面实体的拼接布尔运算，需要学员准确把握半圆柱的轴线位置、直径尺寸和相邻块体的贴合面，避免出现曲面和实体之间出现缝隙、运算报错的问题；下方的环形构件则同时包含外圆柱面、内通孔、两个环形端面，既可以练习旋转生成回转体的操作，也可以用来练习在实体上切除同轴孔的差集运算，覆盖的建模知识点非常全面。

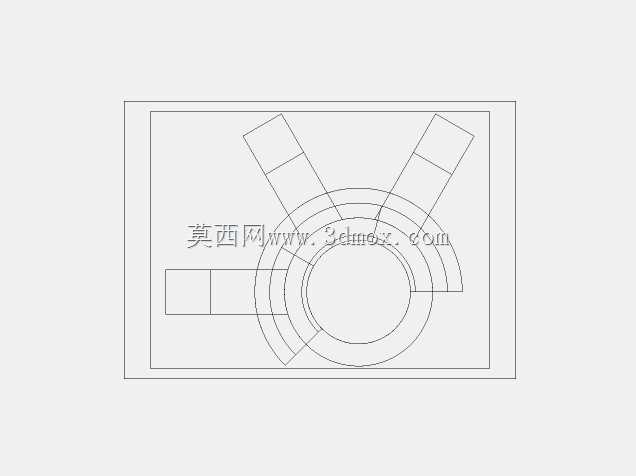

　　在实际教学使用中，讲师可以先给出该构件的二维三视图，让学员自行推导各个特征的位置和尺寸，独立完成三维实体创建，之后再对照成品模型检查投影关系是否正确；也可以把三维模型导出为不同视角的轴测图，让学员反向标注尺寸、补全遗漏的视图线条，全方位训练制图能力。构件所有结构都为刚性实体，不存在薄壁、弹性件这类特殊结构，建模过程中不需要考虑材料形变、装配间隙等工程实际问题，完全聚焦于三维构型能力和制图规则的训练，能帮助学习者快速建立二维图纸和三维实体之间的映射思维，为后续绘制真实机床零件、工装夹具的工程图纸打下扎实的空间想象基础。
