参数化半球形网格支撑框架结构

　　该结构以半球形空间网格为核心构型，主要用于需要球面定位、曲面承托或分区支撑的机械工装与实验装置中。实际工程里，这类骨架常见于雷达罩内部支撑、半球形罐体成型胎架、曲面构件装配定位架、教学演示装置以及轻型穹顶承载框架。它并不是一个实心壳体，而是通过环向肋条与径向肋条交叉形成通透的笼式结构，在保证球面轮廓的同时降低材料用量，也便于后续在网格单元上安装夹具、衬板、传感器或包覆件。

　　从受力角度看，半球架的优势在于把外载荷沿球面网格分散传递。环向肋负责维持纬度方向的圆弧轮廓，径向肋负责从底部大圆向顶部收敛，二者相交后形成近似梯形或四边形的单元格。每个单元格既可以作为减重开口，也可以作为安装窗口。若用于承托薄壳工件，肋条上表面可加工或装配成与目标球面相一致的支撑面；若用于设备内部骨架，则可在节点处设置连接板、衬套或焊接坡口，使外部蒙皮、检修板、线缆固定件获得可靠安装位置。

　　建模时应先确定半球基准半径、底部开口直径、肋条数量和肋条截面尺寸。径向肋通常沿经线方向布置，数量决定周向分格密度；环向肋沿纬线方向分层布置，层数决定高度方向分格密度。二者数量并非越多越好，肋条过密会增加重量与制造成本，肋条过疏则会降低轮廓保持能力和局部刚度。设计人员需要根据承载大小、允许变形、制造方式以及后续装配空间进行平衡。对于焊接结构，肋条可采用钢板切割后弯制或拼焊；对于机加工结构，可将整体框架拆分为若干弧形肋条，经铣削、折弯或线切割成型后再组焊；对于轻型演示件，也可采用型材、木条或塑料件拼装。

　　外形边界方面，最关键的是半球外径与底部安装圆。底部大圆决定了框架与基座、法兰或平台的连接范围，安装孔宜布置在底边环肋或底部法兰上，以避免载荷直接作用在单薄肋端。若框架需要坐落在工作台或回转盘上，底边应预留平整支撑面；若需要悬吊使用，则应在顶部节点或上部环肋处加强，因为吊点附近会产生明显集中应力。侧边开口和网格尺寸也要结合操作空间考虑，过大的单元格虽然减重明显，但对手持工具穿过、人员检修或内部构件安装有利，却可能削弱整体抗扭能力；过小的单元格刚度较好，但会遮挡内部空间并增加节点数量。

　　节点处理是该类结构设计的重点。环向肋与径向肋相交处属于载荷传递路径的关键位置，简单搭接容易在焊缝或紧固件周围产生应力集中。工程建模时可在节点处增加小垫块、加强角板或局部加厚肋条，使交叉部位形成连续传力。若采用螺栓连接，需要预留扳手空间和装配顺序，避免弧形肋条安装后紧固件无法进入；若采用焊接，则应控制焊缝顺序，减少半球轮廓因热输入产生的收缩变形。对于精度要求较高的胎架，组焊后通常还需要对支撑面或安装基准进行二次加工。

　　参数化设计的价值在该结构上十分突出。只要把球半径、半球高度、环肋层数、经肋数量、肋宽、肋厚、底部法兰宽度等尺寸作为变量，就能快速生成不同规格的半球骨架。修改半径后，所有弧线、交点和单元格长度随之更新；调整肋条数量后，网格密度和节点位置也能自动重建。这对于系列化工装设计尤其重要，例如同一套设备需要适配不同直径的球壳、不同深度的罩体或不同承载等级的支撑架时，不必重新逐根绘制弧线，只需调整参数并检查干涉与强度即可。

　　在实际装配中，还要关注框架与外部包覆层的关系。若外部铺设薄板，肋条方向应与板件分块边界相协调，网格节点可作为螺钉或铆钉固定点；若内部安装设备，应保证设备外形与弧形肋之间留有安全间隙，尤其是靠近底部大圆位置，径向肋间距较大，适合布置较大的组件，而靠近顶部位置肋条收敛，空间逐渐变小，只适合布置轻型附件或定位销。运输和吊装时，半球架属于开口空间结构，侧向挤压可能造成椭圆化变形，因此临时支撑应优先作用在底部环肋和主要经肋上，而不是压在单根薄肋上。

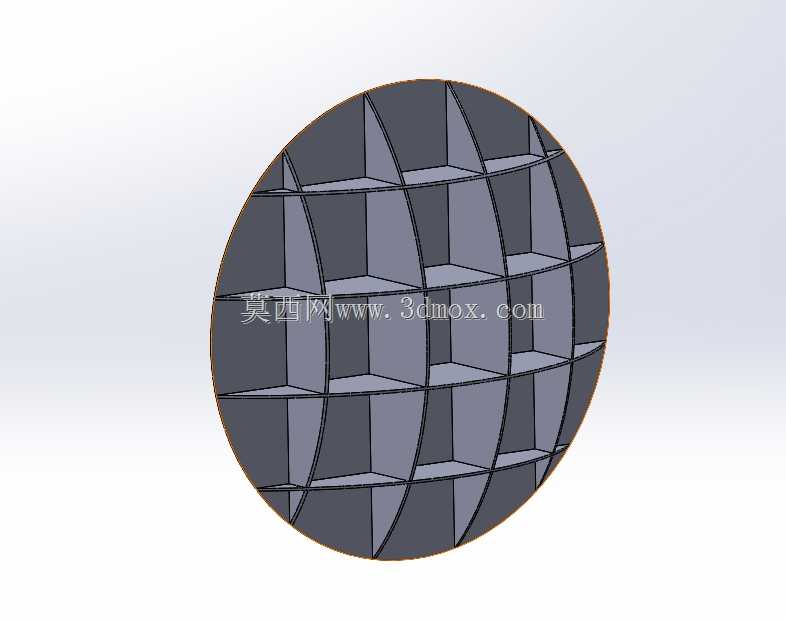

　　从三维结构表达来看，模型需要清楚呈现弧形肋的截面方向、交叉节点、底部边界以及单元格分布。肋条截面若沿曲面法向布置，外观更贴合球面；若采用统一竖直方向拉伸，则制造简单但表面连续性较差。两种方式对应不同工艺与精度需求，设计阶段应结合焊接、切割、装配和后期加工能力确定。整体而言，该半球架以较少材料构建出明确的球面承载骨架，兼具定位、承托、分隔和安装接口功能，适合在曲面工装、轻型穹顶结构和球面设备支撑场景中作为基础结构使用。
