俄标ПТ57-3-1В钮子式摇臂开关

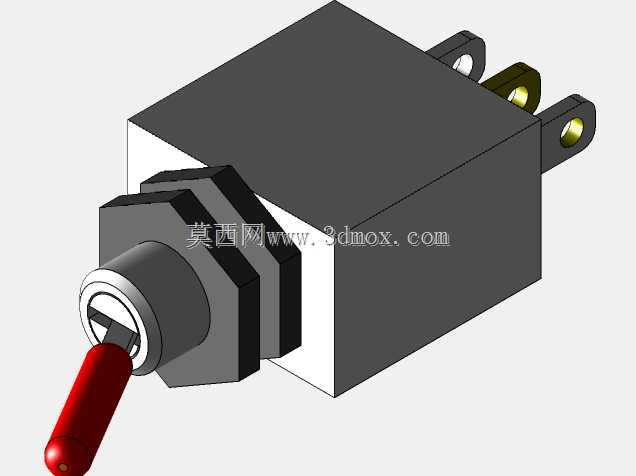

　　在苏系及俄标工业控制盘柜、老旧机床操作站、车载低压配电回路的现场改造与备件测绘工作中，这类带红色绝缘摇柄的密封式钮子开关属于出现频率极高的手动通断元件。三维建模时首先要抓住它的三段式装配边界：前端是穿出面板的操作轴段，中段是带六角锁紧螺母与密封垫圈的面板夹持段，后端是容纳触点与灭弧结构的方形塑壳本体，尾部伸出两片带圆孔的接线端子，整体轴向长度、方壳对边尺寸、安装螺纹公称直径都要严格对照实物测绘，避免装配时出现面板孔位干涉、摇柄行程碰擦铭牌的问题。

　　从实际接线场景看，这类开关多用于交流220V/380V控制回路、直流24V/27V低压信号回路的手动分合，比如车床冷却泵的强制启停、配电柜照明回路的就地切换、特种车辆舱内辅助电源的人工投切。它的红色长摇柄设计并非装饰：一方面加长力臂降低操作人员扳动时的按压力，戴厚劳保手套也能可靠操作；另一方面醒目的红色柄身通常对应危险回路或主电源分断位，现场巡检时可快速辨识开关状态，避免误触带电回路。建模时摇柄与转轴的铰接间隙要预留0.2~0.3mm的活动余量，还原扳动时的两档定位手感，不能做成刚性固连结构，否则数字样机做操作空间校核时会误判手柄摆动包络。

　　结构设计层面，中段的六角锁紧螺母是面板安装的核心配合件：盘柜面板开孔后，开关本体从柜内向前穿出，外侧套上平垫圈与六角螺母旋紧，把方形壳体的台阶面压紧在面板内侧，安装厚度通常适配1~5mm的冷轧钢板或绝缘敷铝板。建模时要把螺纹段的有效旋合长度、螺母对边宽度、垫圈外径都做准确，工程师在做盘柜三维布线时，可直接调用该模型校核螺母拧紧所需的扳手空间，避免后期装配时扳手被相邻按钮、指示灯挡住。后端方形壳体的棱角做了小圆弧过渡，既增强塑压件的脱模强度，也避免柜内布线时尖角割破导线绝缘层；尾部两片平行的接线端子带通孔，适配O型冷压端子或导线直接穿入螺钉紧固，端子的中心距、开孔直径、端子厚度都要符合俄标低压电器接插件的通用尺寸规范，保证备件替换时原有接线端子无需重新压接。

　　从功能特性上，该型开关属于双工位自锁钮子开关，摇柄扳至一侧保持通路、扳至另一侧保持断路，内部采用快动触点结构，扳动过程中触点快速闭合分断，减少电弧持续烧蚀时间，适配工业现场频繁手动操作的工况。壳体选用耐冲击的黑色热固性塑压材料，绝缘性能优异，可承受柜内潮湿、油污、金属粉尘的侵蚀，前端转轴处的密封胶垫能阻挡切削液、喷淋水从面板开孔处渗入柜内。三维数模完整还原了内部零件的装配层级：摇柄铰接轴、定位钢珠、复位弹簧、动静触点、接线柱、壳体卡扣都可拆分，做电器原理演示或维修拆装培训时，可直接生成爆炸视图展示内部动作逻辑。

　　安装边界校核时要重点关注三个空间维度：一是面板前方摇柄的摆动包络，红色长柄从转轴中心向外伸出，扳动至极限位置时柄端的扫掠空间不能被柜门加强筋、操作标牌遮挡；二是柜内后方的本体占位，方形壳体周边要预留至少10mm的布线间隙，方便导线弯折接入端子，同时给触点发热留出散热空间；三是接线端子的尾部空间，要保证螺钉拧紧工具可垂直伸入端子螺钉槽，不能紧贴柜内安装梁或线槽。数模的外形比例完全参照实物测绘，方壳的长宽高、螺纹轴的伸出长度、摇柄的总长与直径、端子孔的中心高度都与实物一致，工程师在做整机电气布局时，可直接将其嵌入操作面板装配体，无需二次调整尺寸，有效缩短盘柜设计阶段的元件建模周期，也为老旧进口设备的备件国产化逆向测绘提供精准的三维参照。
