八位透明防护熔断器接线座结构

　　该结构对应低压直流控制回路中的八位熔断器安装座，主要用于将多路ATC或ATO规格插片式保险丝集中布置在同一基座内，并通过前后两侧的螺丝端子完成进线与出线连接。设备内部按独立通道划分，每一路都包含保险丝容纳腔、导电嵌件、端子锁紧区域和隔离筋位，通道之间保持明确的电气间隙，避免相邻回路在振动、积尘或凝露环境下发生爬电与误接触。

　　从实际使用场景看，这类熔断器座常见于移动设备控制柜、自动化测试台、车载配电盒、小型工程机械线束分线区以及实验电源输出端。现场往往需要在有限面板空间内同时保护多路24V或32V直流负载，例如传感器供电、继电器线圈、指示灯、风扇、控制板卡和小型执行机构。集中式座体能够把零散保险丝从线束中整理出来，使检修人员不必沿线缆逐段查找保护元件，打开透明防尘盖后即可直接判断各路保险丝的安装状态。

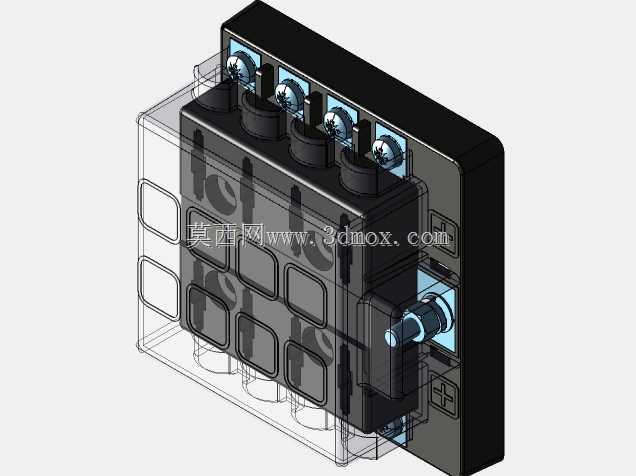

　　模型在结构上区分了黑色承载基座与透明外罩两部分。基座承担绝缘、定位和安装受力，材料思路偏向高刚性工程塑料；透明罩采用可透视的绝缘材料，既保留保险丝外观检查能力，又能减少手指误触带电端子的风险。外罩与基座之间通过轮廓扣合和侧边限位形成稳定装配关系，在频繁更换保险丝时不需要完全拆卸整个座体，只需取下罩体即可操作。

　　接线端采用M4×7mm螺丝端子形式，配合带六角螺母的压紧结构，可适应多股软线或冷压端头的固定。端子周围设置了挡墙和导向槽，使螺丝刀在拧紧过程中不易滑入相邻通道。对于#10螺钉安装方式，座体预留了四个直径约5.5mm的安装孔，孔位分布在主体四角附近，能够将整体固定在面板、安装板或支架上。建模时需要重点控制孔边到端子腔的壁厚，过薄会在锁紧螺钉时产生裂纹，过厚则会压缩内部导电件布置空间。

　　单路设计围绕保险丝插拔和导电接触展开。每个保险丝腔上方形成独立开口，腔体内侧保留导电片夹持位置，保险丝插入后由两侧弹性接触件压紧；下端与接线端子通过导电件连通，形成从进线端子、保险丝到出线端子的完整通路。通道之间的隔板不仅起到绝缘作用，也为保险丝提供侧向定位，防止设备受振动后插片偏移。模型中可见多组圆形与方形加强特征，这些特征分布在壳体侧壁和端子周围，用于提高注塑件刚度，减少拧紧端子时基座翘曲。

　　外形边界方面，座体采用长方体密集排布方案，八位通道沿长度方向依次排列，正面高度需容纳保险丝、透明罩和端子区域，背面则保留安装贴合面。侧边旋钮或锁扣结构用于罩体定位，端部还设置了极性与回路识别区域，方便装配时区分输入、输出方向。安装设计不能只看主体外包络，还应在接线方向预留导线弯曲半径、螺丝刀操作空间和手指更换保险丝的空间；若布置在柜内密集线槽旁，侧面和上方至少要保留维护间隙，避免透明罩被线束压住而无法开启。

　　结构建模时，透明罩、基座、端子螺丝、螺母、导电夹片和保险丝应按装配关系分层处理。基座内腔需要体现拔模斜度、加强筋、扣位和端子固定槽；透明罩要关注壁厚均匀性，避免厚薄突变造成成型缩水或透视变形。导电件属于承载电流的关键部分，虽然单路最大电流按保险丝规格受限，但接触区仍需保持足够夹持力与导电面积，端子压紧处应避免尖锐边缘切断铜丝。

　　该结构的核心价值在于把多路保护、端子连接、防尘绝缘和快速检修整合在一个紧凑模块中。设计时需要同时平衡电气安全、安装强度、保险丝更换便利性和面板空间利用率，尤其在低压直流设备中，清晰的回路隔离与可视检查能够显著降低后期维护误判。
