贴片式可编程晶体振荡器7050封装

　　在做高密度电路板结构堆叠时，时钟器件的占位往往是最容易被忽视、却又最容易在后期返工的环节。这款7.0×5.0mm封装的可编程晶体振荡器，正是面向板卡空间受限、时钟方案需要快速切换的场景而建模的。做整机结构的人都清楚，主控、FPGA、PHY、射频前端这些芯片对参考时钟的频率、稳定度和启动特性各有要求，传统固定频点晶振需要按料号逐一备料，而可编程振荡器通过内部PLL与分频配置，能够在同一封装下输出多种目标频率，这对样机阶段频繁改版、小批量多型号共线生产的设备来说，物料归并的价值非常直接。

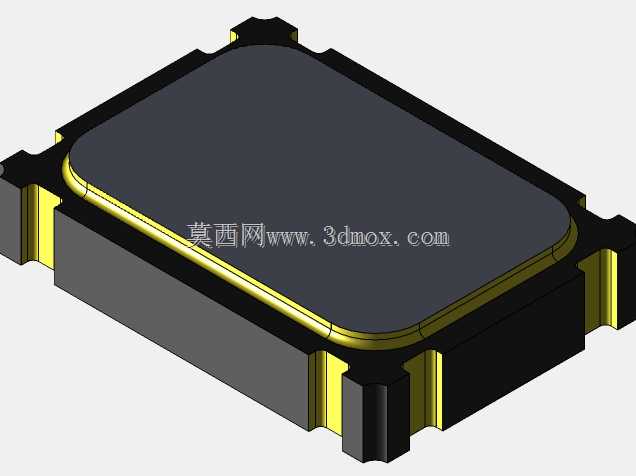

　　从外形上看，器件采用金属上盖加黑色塑封基座的四边封装，顶部为大面积平整金属屏蔽盖，边缘有一圈过渡圆角，既减少了应力集中，也便于自动光学检测对位。四周伸出的是镀金翼形焊端，焊端沿封装长边和短边分布，贴装后与PCB焊盘形成可靠的金属间化合物层。建模时需要特别留意焊端的外伸量、共面度和根部圆角，这些细节直接决定了钢网开口厚度与回流焊后的焊点形态。金色镀层在三维外观上体现为焊端与封盖结合处的亮面区域，黑色本体则对应耐高温的环氧塑封料，两种材质的分模线在模型中按真实零件的拔模方向处理，避免出现装配干涉。

　　安装边界方面，7.0mm×5.0mm的占地属于标准7050封装系列，厚度方向需要结合器件规格书预留顶部间隙，尤其是在金属屏蔽罩下压、导热垫贴合或者上下板对插的场合，振荡器顶面与罩体之间要保留足够的安全距离，防止机械应力压到石英晶片而引起频率漂移甚至停振。焊盘布局建议围绕封装中心对称布置，外围留出Keep-out区，避免过孔、丝印字符或阻焊定义不当影响焊点润湿。靠近器件的地过孔应当成排布置，为时钟输出提供短回流路径，这一点在结构模型转PCB协同检查时经常被机械工程师忽略，却会直接影响EMI表现。

　　设计思路上，这类器件的内部本质是石英谐振元件、振荡电路、可编程存储与输出缓冲的集成，外部只需要供电、输出、使能或待机等少量引脚。三维建模虽然不展开内部晶圆，但外壳的腔体高度、封盖冲压圆角和焊端冲压折弯都要符合封装工艺逻辑：金属盖采用拉深成型，边缘与基座通过封焊环结合，焊端则由引线框架冲切后折弯电镀，模型中把这些工艺特征保留下来，结构工程师在做干涉检查、散热分析和跌落仿真时才能得到接近真实的质量分布与接触关系。

　　实际用途覆盖工业控制主板、通信模块、车载电子、医疗仪器以及消费类高速数字设备。凡是需要稳定参考时钟而又希望减少频点物料的场合，都可以用这类可编程振荡器替代多颗固定晶振。在板级装配中，它适用于标准SMT回流焊流程，可与阻容、芯片一同经过印刷、贴装、回流和AOI检测，不需要额外插件工序。对于三维模型使用者而言，把该器件放入设备装配后，可以同步校核贴片吸盘取料空间、吸嘴避让、邻近高大元件的阴影效应，以及维修返修时热风枪对周边塑封件的热影响范围。

　　从选型协同角度看，结构模型并不替代电气规格，但准确的封装外形能够让硬件、结构和工艺人员在同一套数模上对话：硬件确认频点与供电去耦空间，结构确认高度与屏蔽罩距离，工艺确认焊盘与钢网策略。围绕这颗7050可编程晶振建立清晰的安装边界，整机从样机到量产的时钟物料切换、板卡堆叠和自动贴装都会顺畅很多。
