阶梯凸台多孔机床定位支承基座

　　在常规中小批量铣削、钻削工位的工装排布里，这类带阶梯凸台的块状支承件承担着工件定位、垫高承托以及工序基准转换的作用，并非独立运转的整机部件，而是工装夹具体系里直接接触工件或辅助垫板的基础块。车间现场遇到毛坯底面不平整、待加工面需要抬升到刀具有效切削行程区间，或是多工位拼装时需要统一基准高度的场景，就会选用这类实体块状支承，相比可调式螺旋支承，它没有活动配合间隙，在重切削、断续切削工况下刚性表现更稳定，也不会因为振动出现支承高度漂移。

　　从结构形态上看，零件主体为规整矩形块体，底部是完整平直的安装贴合面，放置在机床工作台面或者夹具体基板上时，能够获得足够大的接触面积，避免局部压应力过大压伤工作台T型槽台面。块体上部并非单一平面，而是沿长度方向错落布置多组凸起立壁与平台，形成两级甚至三级阶梯高差：较高的凸台分布在块体两端及中部间隔位置，凸台内侧留出下沉的通槽区域，这种排布不是单纯为了造型，而是对应被支承工件底部的肋条、凹槽轮廓——工件落位时，下沉槽可以避让工件下方的突出结构，高位凸台的侧面则可以充当侧向定位靠面，限制工件沿水平方向的窜动。

　　块体其中一个立面加工有同轴圆形通孔，孔位贯穿块体侧壁，这个结构在工装使用中有两类实际用途：一是可以穿入锁紧螺栓，将整个支承块与机床工作台的T型槽螺母、或者相邻夹具组件串联拉紧，不需要在支承块底面额外加工沉孔，装拆操作从侧面即可完成，工位上方被工件覆盖时也能顺利锁紧；二是可以作为定位销孔的配合基准，插入圆柱销后和夹具体上的预加工销孔配合，实现支承块在工装台面上的快速重复定位，批量换型时不需要反复打表找正支承位置。

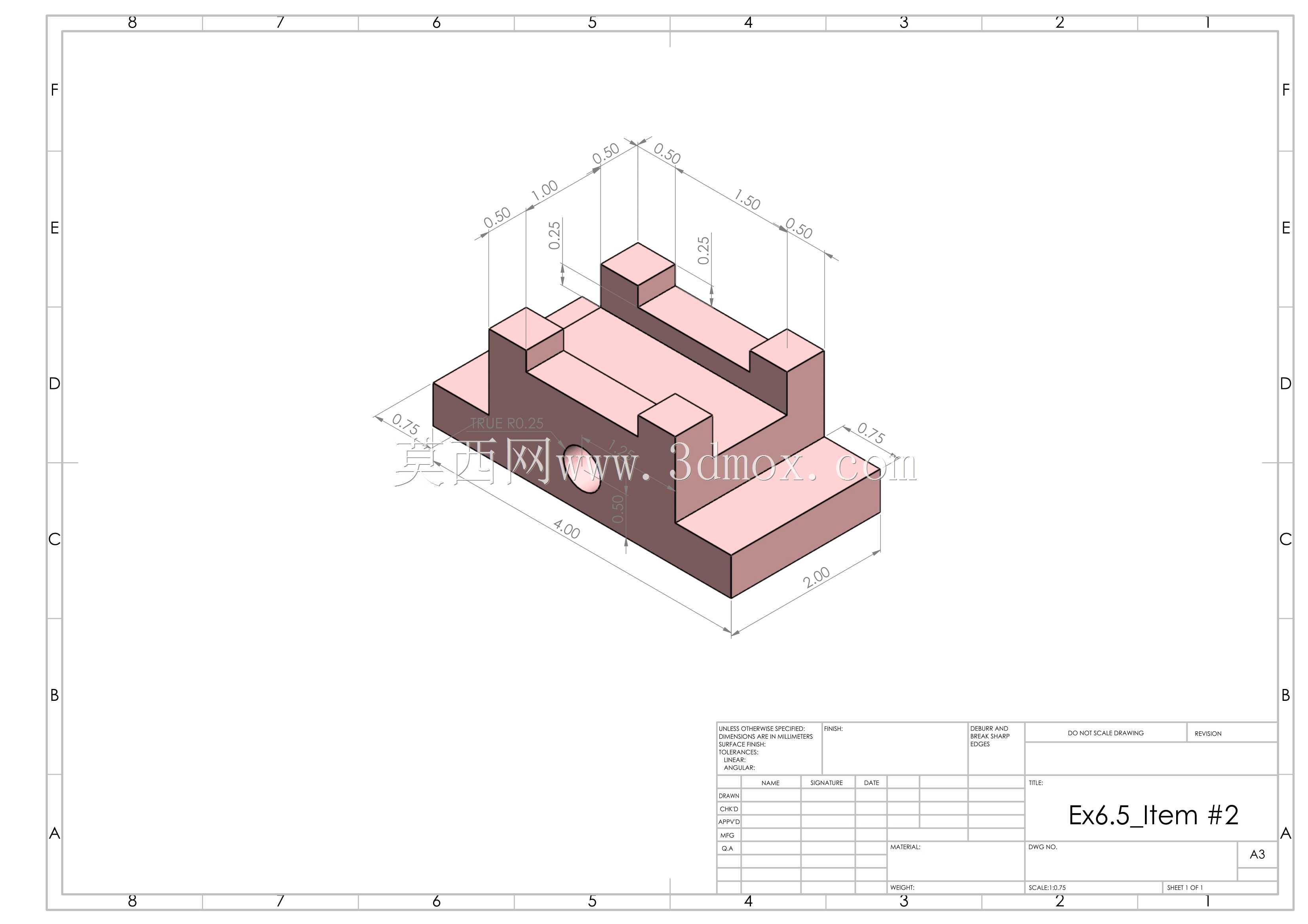

　　建模过程中首先以底面为第一草图基准绘制矩形外轮廓，拉伸得到主体毛坯块，随后在上视基准面分别绘制各段凸台的轮廓线，按照工程图中标注的不同高度值分次拉伸叠加，凸台之间的下沉槽直接通过凸台轮廓留白形成，不需要额外切除特征，减少特征树冗余。侧壁圆孔采用拉伸切除命令一次贯穿，孔口边缘按照车间常规工艺要求做微小倒角，去除锐边毛刺，也避免螺栓穿入时刮伤螺纹表面。所有凸台的棱边、块体四周外角都保留了清晰的直角转折，没有做圆弧过渡，这是夹具支承件的典型设计取向：直角棱边可以作为对刀、测量的基准边线，若是做成圆弧面，百分表表座靠位、高度尺测量时反而无法获得稳定的基准接触线。

　　尺寸边界方面，块体总长、总宽、总高均按照工装常用系列规格设定，整体占用台面面积较小，可以成对或者成组布置在工件下方的多个支承点位置，单块重量适合人工手动搬移，不需要起重设备辅助换型。凸台的各段高度差严格对应工件底部的避让深度，支承顶面的平面度、底面与顶面的平行度按照夹具零件常规公差控制，保证工件支承后不会出现倾斜；侧向定位凸台的立面与底面垂直度满足定位要求，工件靠紧后不会出现基准偏移。

　　实际投产加工时，下料选用标准型钢板材，六面铣削加工得到基准直角，保证各面之间的垂直、平行精度，之后数控铣削加工上部阶梯凸台轮廓，最后钻孔、孔口倒角，工序集中一次装夹即可完成大部分加工内容，加工成本低、周期短，磨损后还可以直接修磨顶面恢复精度，重复使用寿命较长，在机床实训教学、小型加工厂工装自制场景中都十分常见。
