平垫圈冲压成型模架结构设计

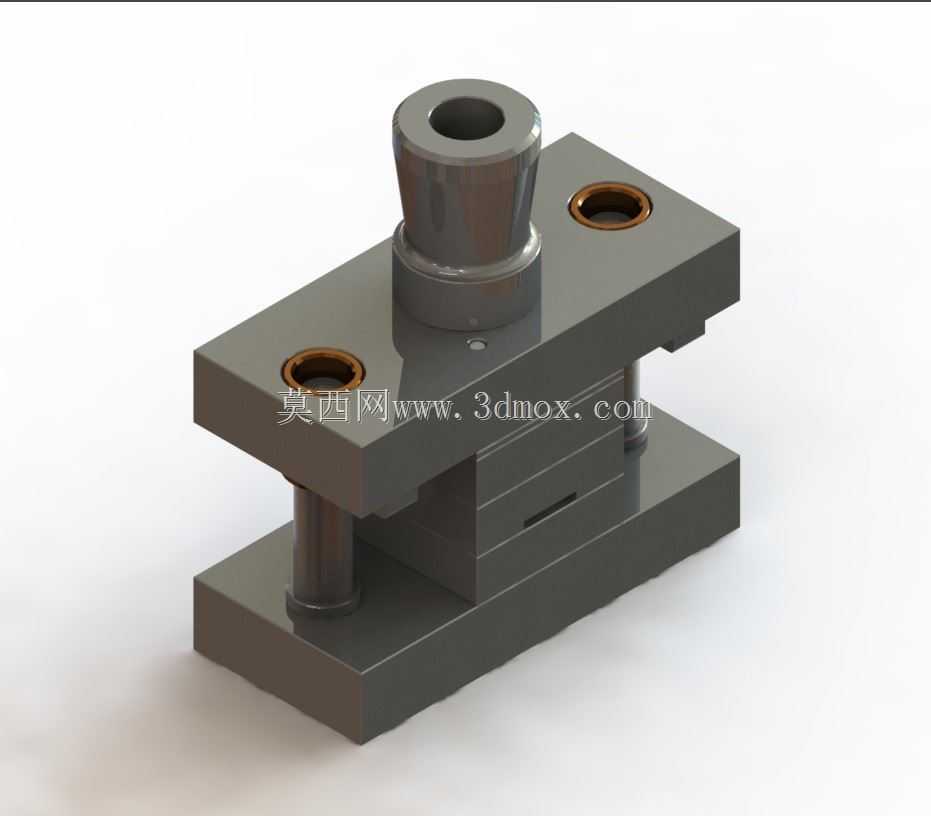

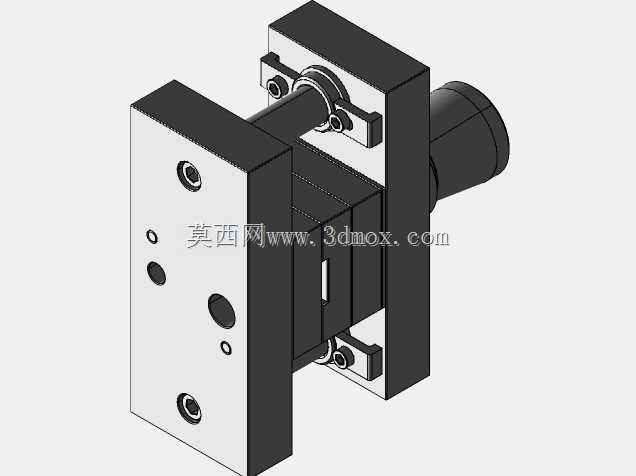

　　这套结构针对薄金属平垫圈的批量冲裁工序搭建，整体采用后侧导柱标准模架布局，上下模座通过两组对称布置的导柱、导套实现合模导向，上模座顶面居中安装模柄，可直接接入普通开式压力机的滑块安装孔，完成冲压动力输入。

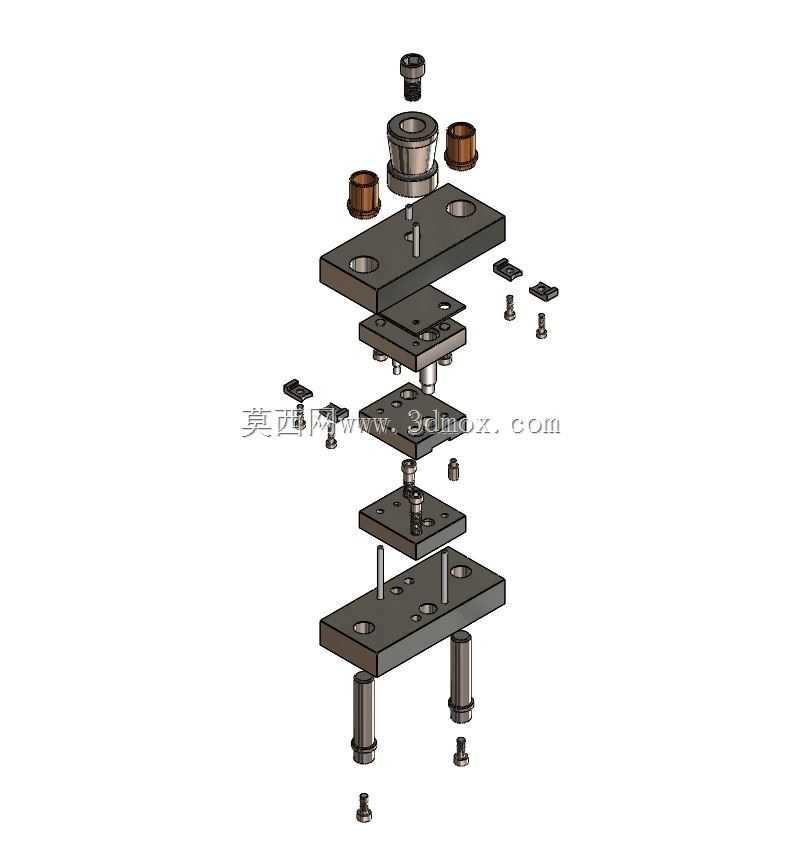

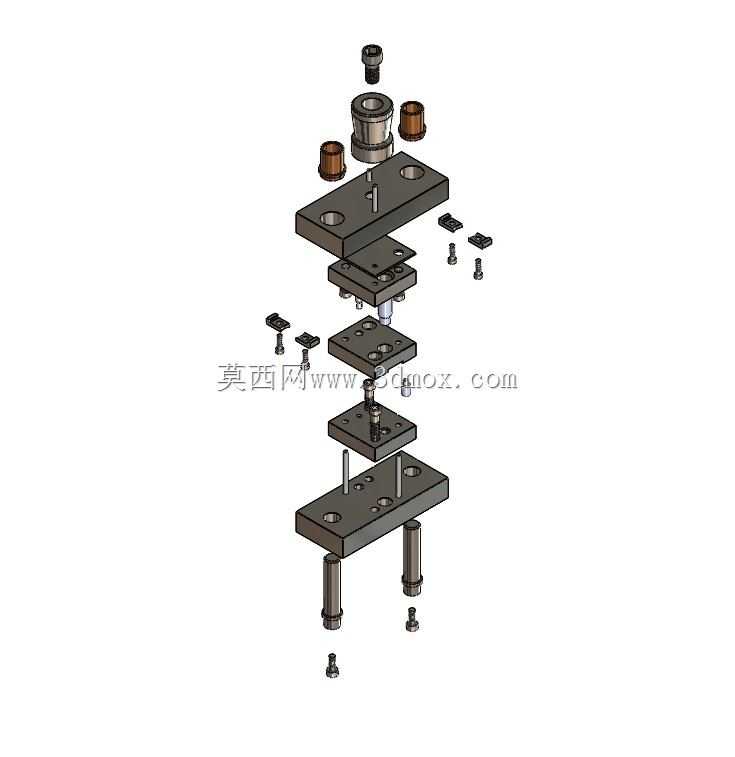

　　从现场加工逻辑来看，平垫圈属于典型的环形平板冲裁件，生产时需要在条料上同步完成内孔冲制与外形落料，模具工作区集中在上下模座之间的中部空间：上模侧依次固定凸模固定板、冲孔凸模与落料凸模，下模侧对应布置凹模、卸料板与定位挡料结构。条料沿凹模表面送进时，靠挡料销控制步距，滑块下行阶段，冲孔凸模先冲出垫圈内孔，随后落料凸模配合凹模完成外圈外形冲切，冲裁完成的成品件从凹模孔位漏料排出，箍在凸模表面的条料则靠弹性卸料板在滑块回程时刮离，保证连续送料顺畅。

　　模架的导向设计是这套工装稳定运行的核心：两根导柱压装固定在下模座两端，导套压入上模座对应孔位，合模过程中导柱先导入导套，全程约束上下模的相对位置，抵消冲裁瞬间的偏载力矩，避免凸凹模出现啃刃、错位，大幅延长刃口研磨周期。上模座开设的两个贯通孔为导套安装与固定预留位置，模柄与上模座采用止口定位加锁紧的方式连接，传递压力机滑块的冲压力时不会出现松动偏移。下模座整体为加厚平板结构，底面直接贴合压力机工作台面，通过压板螺栓压紧固定，底座的刚性足够吸收冲裁过程的振动，不会出现模体翘曲。

　　设计过程中优先匹配中小吨位普通压力机的安装边界：模柄外径适配常规滑块模柄孔尺寸，上下模座的闭合高度控制在常用压力机装模高度调节区间内，模架整体长宽尺寸小于工作台面落料孔范围，漏料通道可以直接对准工作台孔，不需要额外转接溜槽。导柱的有效导向长度经过校核，在模具处于最大开启高度时，导柱与导套仍保留足够的配合长度，不会出现脱导情况；合模至最低点时，导柱顶端也不会碰撞上模座内部结构，预留了安全行程余量。

　　工作区的零件排布充分考虑了冲压操作的便利性：条料送进方向无多余遮挡，操作人员可以从模架侧面平稳推送料带，卸料板的弹性元件预留合理预压量，既可以顺利剥离料带，又不会在材料表面留下压痕。冲裁刃口的间隙按照垫圈常用的低碳钢、薄铝板材质匹配设定，冲切后的垫圈断面平整，内孔与外圆的同轴度靠模架导向精度直接保证，不需要后续二次校形。

　　整套结构没有复杂的自定义传动部件，全部采用冲压模架通用标准件组合，加工制造时仅需要对上下模座、凸凹模工作零件进行精磨、线切割加工，导柱导套、模柄、紧固件均可直接选用标准件，制造成本低、装配调试难度小，非常适合五金加工车间承接小批量垫圈冲压生产，也可作为典型冲裁模教学实训的参考结构，清晰展示正装式冲裁模的完整装配逻辑与动作流程。
