半开式滑轮防护壳体结构设计

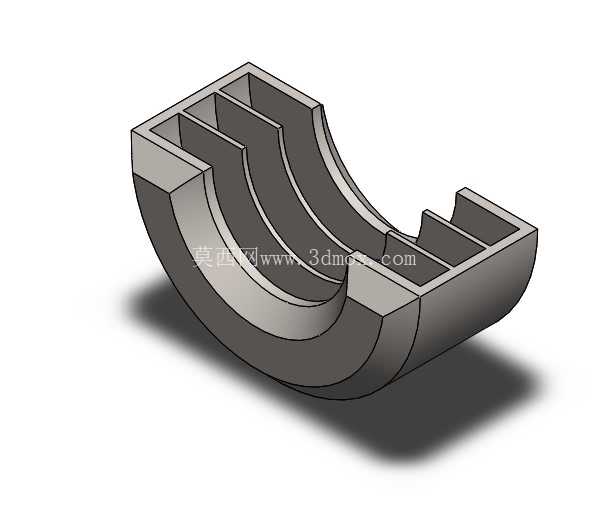

　　在起重输送、线缆牵引、户外通讯布线等作业场景中，滑轮作为转向、承重的核心传动部件，长期暴露在户外或复杂工况下，容易受外物磕碰、泥沙侵入、线缆脱槽等问题影响，轻则加剧滑轮轮槽磨损，缩短轴承使用寿命，重则出现线缆跳脱、卡滞，引发作业中断甚至安全隐患，滑轮防护构件就是为解决这类问题设计的配套结构件。这款半开式的滑轮防护壳体，整体采用半包络式的半圆弧型腔设计，型腔的曲率完全匹配对应规格滑轮的外圆轮廓，安装后可以从滑轮的外侧及两侧形成半包围防护，既不会干涉滑轮的正常转动，也能阻挡大体积的杂物飞溅进入轮槽与轴承的配合间隙，同时可以限制线缆在轮槽内的活动范围，避免大角度牵引时线缆从轮槽脱出。

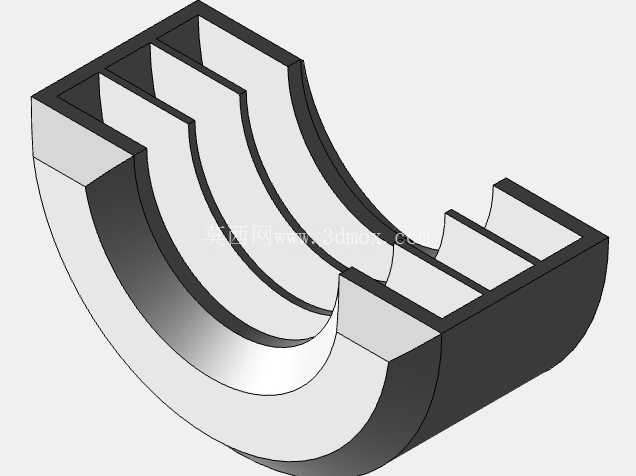

　　从结构设计层面来看，这款防护件采用了空腔加内部肋条的组合结构，这种设计思路是在保证结构强度的前提下尽可能降低构件自重，减少材料消耗。壳体的外壁与内壁之间通过抽壳形成均匀的壁厚，内部沿半圆弧的径向均匀布置了三道纵向肋条，肋条的两端分别连接壳体的外侧端面与内侧弧形壁，相当于在空腔内部增加了数道加强支撑，能够有效抵消滑轮运行过程中可能受到的侧向冲击力，避免薄壁壳体受外力挤压出现变形，同时肋条的走向与受力方向保持一致，当防护件受到外物碰撞或者线缆侧向挤压时，冲击力可以顺着肋条快速分散到整个壳体的安装端面，不会出现局部应力集中导致的开裂问题。

　　在安装边界的设计上，壳体的两个平直端面作为安装基准面，加工时需要保证端面的平面度公差，安装时可以通过端面的连接位将防护件固定在滑轮的支架侧板上，安装后防护件的内圆弧面与滑轮外圆之间预留有均匀的转动间隙，间隙值控制在3-5mm，既不会因为间隙过小出现摩擦干涉，也不会因为间隙过大导致杂物容易进入或者线缆脱槽。壳体开口侧的两个凸边做了加厚处理，这两个位置是安装时的主要受力点，加厚处理可以避免安装锁紧时出现压溃变形，同时凸边的位置刚好对应滑轮轮槽的两侧边缘，能够从侧面挡住线缆，防止线缆在牵引过程中从轮槽侧边滑出。

　　在实际的工况适配中，这类防护件多用于4s规格的通讯布线滑轮、小型起重导向滑轮的配套防护，尤其是在户外临时布线、小型设备吊装的场景中，这类防护件不需要对原有滑轮支架做大规模改造，只需要匹配对应滑轮的外径尺寸，就可以直接加装在原有滑轮组上，大幅降低了现有设备的防护改造成本。不同于全封闭的滑轮防护罩，这种半开式的结构在起到防护作用的同时，还预留了足够的操作空间，作业人员可以直观观察到滑轮与线缆的运行状态，日常维护时不需要完全拆除防护件就可以清理轮槽内的泥沙、检查线缆的磨损情况，兼顾了防护性能与运维便利性。结构建模过程中，需要重点把控内圆弧面的曲率精度，以及内部肋条与壳体内壁的连接圆角，连接位置采用圆角过渡可以减少应力集中，避免长期受振动影响出现肋条断裂的问题，同时抽壳时要保证各个位置的壁厚均匀，避免注塑或者机加工过程中出现缩孔、壁厚不均导致的强度差异。
