管道系统预装配用双法兰支撑结构

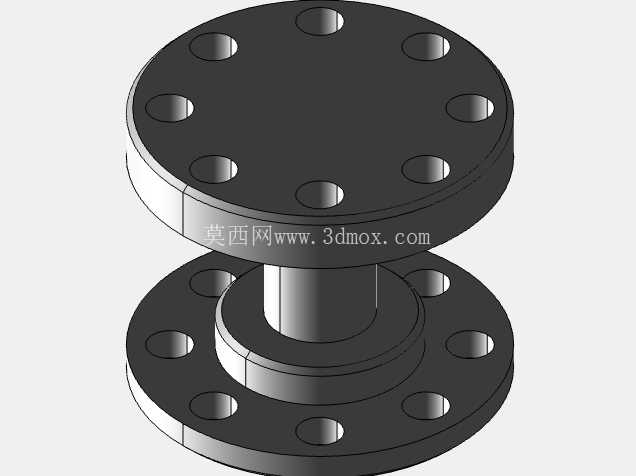

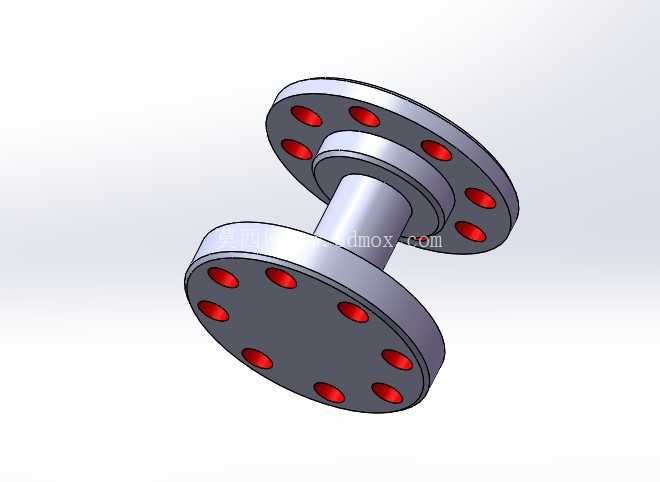

　　在工业管路布设、设备预装工位的现场作业里，这类双法兰结构的支撑件是管路预装环节出镜率极高的构件，很多刚接触管路装配的新人容易把它和普通配对法兰搞混，实际上它的核心作用不是实现两段管路的密封对接，而是在预装配阶段为两段待对接的法兰端提供刚性支撑基准，抵消管路预装过程中因管段自重、临时吊装应力带来的端面错位，让后续的密封垫铺设、螺栓穿装作业能在无附加应力的状态下完成。从结构细节来看，这个支撑件采用上下对称的双法兰盘布局，两个法兰盘之间通过中间的柱状支撑体连为一体，每个法兰盘上均匀分布6个螺栓过孔，孔位的分度圆尺寸完全匹配同规格常规法兰的安装孔位，不需要额外加工过渡连接件就能直接和标准法兰端面临时贴合。

　　中间的支撑体做了中空的腔体设计，一方面是为了减轻构件自身重量，方便现场作业人员单人搬运移位，另一方面中空腔体可以避让预装时穿过法兰中心的定位芯轴，部分需要做同轴度校验的预装场景里，定位芯轴可以直接贯穿整个支撑件，同时校验两端法兰的同轴度偏差，不需要反复拆装构件调整测量基准。设计这类支撑件的时候，首先要明确的是安装边界约束：法兰盘的外径要比同压力等级的标准法兰外径小2到3毫米，避免预装时和相邻的管段法兰外沿发生干涉，螺栓过孔的直径要比配套螺栓大1.5毫米，给预装阶段的微调留出足够的调整余量，不会因为孔位的微小偏差导致螺栓无法穿入。中间支撑体的高度要根据预装工位的常用管段间隙来设定，常规工况下支撑高度控制在100到150毫米区间，既能够给作业人员留出足够的操作空间放置密封垫、调整螺栓位置，又不会因为支撑高度过高导致整体刚性下降，出现支撑端倾斜的问题。很多新手设计这类构件的时候容易忽略法兰端面的平面度要求，实际上两个法兰盘的贴合端面平面度要控制在0.1毫米以内，不然预装时会出现端面贴合不实，导致测量的法兰间隙数据出现偏差，后续正式装配时容易出现密封垫压合不均匀的泄漏隐患。

　　从实际应用场景来看，除了车间内的管路预装配工位，在现场管路改造、设备进出口管路对接的作业里，这类支撑件也常被用来做临时支撑固定，避免切割旧管段时剩余管段出现移位下沉，导致后续新管段对接时出现错边。和普通的临时支撑块相比，这种带标准法兰孔位的支撑件不需要额外焊接临时固定点，直接用螺栓和待支撑的法兰端锁紧就可以完成固定，作业完成后拆除螺栓就能取下构件，不会在管路上留下焊疤需要后续打磨处理，尤其适合在洁净管路、不锈钢管路的预装作业里使用，能避免焊接临时支撑带来的管路污染和表面损伤。

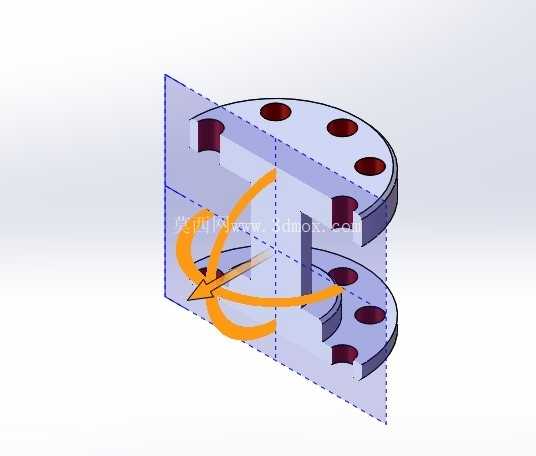

　　另外在做管路应力测试的试验台架上，这类支撑件也可以作为标准间隔块使用，通过更换不同支撑高度的构件，快速调整两段法兰之间的间隔距离，模拟不同安装间隙下的管路应力分布，不需要专门加工定制不同长度的临时间隔工装。建模的时候要注意，法兰盘上的螺栓孔要采用圆周阵列的方式生成，确保孔位的分度误差控制在允许范围内，中间支撑体和法兰盘的连接位置要做圆角过渡，避免应力集中导致构件反复使用后出现开裂，毕竟这类工装构件是要在多个项目里重复周转使用的，长期承受管段的重量和装配时的敲击应力，连接位置的圆角处理能大幅提升构件的使用寿命。还要注意的是，支撑件的两个端面要做平行度校验，平行度公差要控制在0.05毫米以内，不然支撑在两段法兰之间时会出现一端贴合一端翘起的情况，导致预装时的同轴度测量数据失真，无法起到准确的定位支撑作用。
