微型ExpressLRS航模遥控接收板

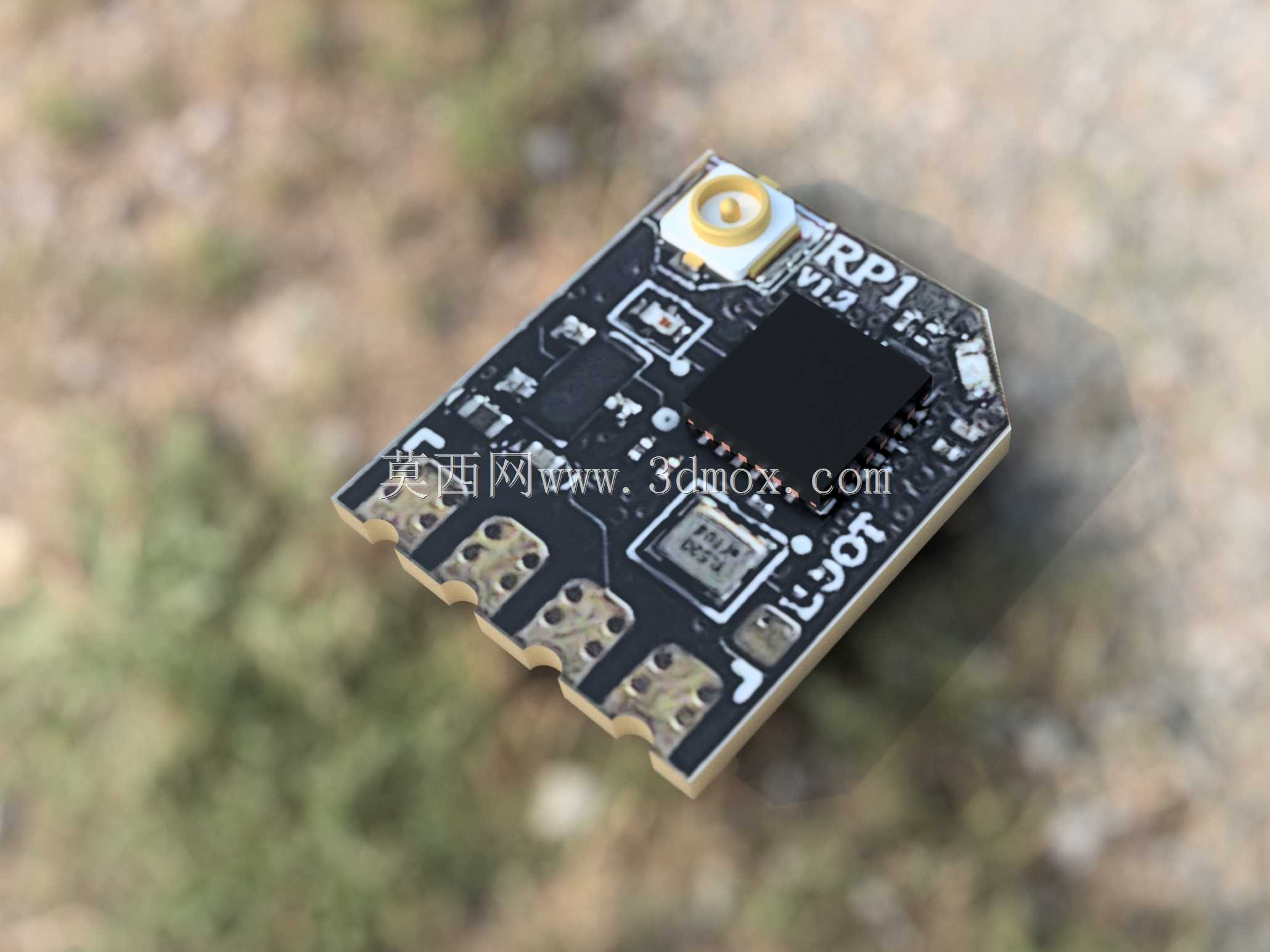

　　这块微型接收模块面向穿越机、固定翼及小型遥控载具的无线链路应用，核心任务是在飞控与发射端之间建立低延迟、高刷新率的控制通道。板型采用紧凑的异形裁切，整体轮廓接近小尺寸矩形，一角做斜切处理以避让机架安装空间，边缘布置多组焊盘，便于直接焊接电源、信号与遥测线。

　　从结构布局看，射频前端集中在板端天线座附近，SMA或IPEX类同轴接口位于一角，用于外接2.4GHz天线，缩短高频走线长度并降低信号损耗。主芯片占据板面中央区域，周围配套晶振、电源去耦电容、电感与阻容元件，走线遵循射频与数字分区原则，尽量减少互相干扰。板边预留的焊孔兼顾信号线引出与机械固定，部分孔位可直接穿线焊到飞控焊盘，省去接插件带来的高度占用。

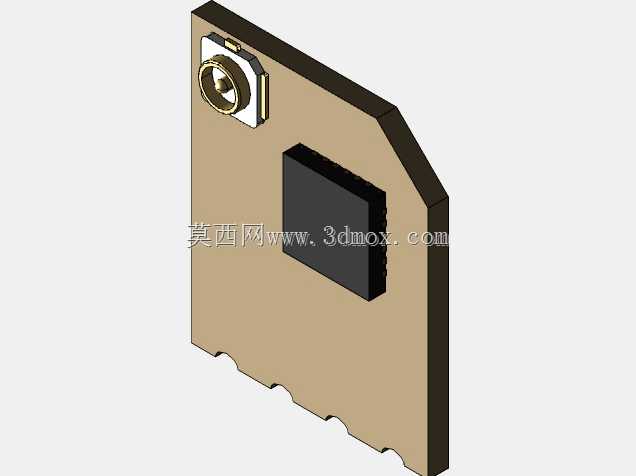

　　实际装机时，这类接收机常被塞进狭窄的机头或机臂间隙，因此外形尺寸与安装边界是建模重点。板厚按常规FR-4工艺控制在毫米级，顶面元件最高处为天线座与屏蔽封装芯片，底部保持平整以便贴装或双面胶固定。三维建模时需要准确还原天线座凸台高度、主芯片封装轮廓、侧边焊盘位置以及板角斜切，这些细节直接决定干涉检查结果。若在飞控堆叠设计中忽略天线座高度，装配时容易出现天线插头与上层板碰撞；若焊盘位置偏差，线束走向则会被迫弯折。

　　散热与重量也是航模场景不可回避的问题。模块整体功耗较低，主要依靠铜箔与空气自然散热，无需附加散热片；轻量化板型有利于降低飞行重量，对小型穿越机的重心调整尤其敏感。设计中通过减少多余板边、优化元件排布来压缩面积，同时保留足够的接地铜面，兼顾射频性能与结构刚性。

　　建模过程可按实体分层推进：先依据安装边界绘制PCB板轮廓与定位孔，再建立主芯片、天线座、晶振、电感、电容等元件库封装，随后按丝印与装配关系逐一定位。射频天线座需单独表达接口方向与插拔空间，侧边焊盘要给出孔径与间距，方便后续在整机线束设计中引用。对于机架设计者，该模型可用于检查接收机与飞控、图传、电调之间的层叠间隙，评估天线朝向和信号线长度；对于电子结构工程师，则可据此核对外壳内部净空、绝缘距离以及抗振动固定方式。

　　在功能层面，接收板承担PWM、CRSF或类似串行信号输出，配合遥测回传链路电压、RSSI等状态信息。天线接口的位置决定了装机后信号覆盖角度，通常希望天线远离碳板、金属件与图传发射源，避免遮挡和同频干扰。板上指示灯等小型元件虽不影响主结构，但在透明外壳或紧凑布局中也需保留，以便调试观察。

　　工程使用中还要考虑振动环境。穿越机电机转速高、冲击频繁，接收机若仅靠焊点受力，长期使用可能出现焊盘撕裂；因此模型中预留的安装孔与板角形态可支持扎带、热缩管或减震固定方案。三维装配时应模拟线束从焊盘引出后的弯曲半径，避免导线在机臂折叠或维修拆装时被拉扯。

　　总体而言，该接收模块的三维价值不在于复杂运动机构，而在于精密电子结构的空间表达：异形PCB、射频接口、微封装元件、焊接焊盘与安装净空共同构成装机设计的关键参考。准确建模能够在加工前暴露干涉、装配方向、线束走向和天线遮挡等问题，让遥控链路设备在小型航模平台上获得更稳定的安装状态与更合理的重心分布。
