航模遥控接收机配套防护外壳结构

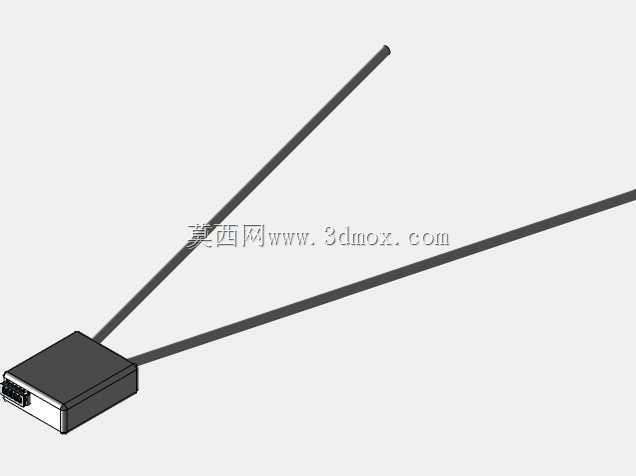

　　这套结构围绕航模遥控信号接收端的装机适配展开，核心处理接收机本体在狭小机身内的固定、防护与天线走线问题。飞手搭建穿越机、固定翼或者小型遥控载具时，接收模块往往直接裸露在机架层板之间，飞行中的振动、线束拉扯、溅水以及装机磕碰都可能影响焊点和天线连接，配套外壳的作用就是把电路板完整约束在封闭腔体内，同时预留标准化安装位，让模块可以直接适配主流飞控堆叠支架。

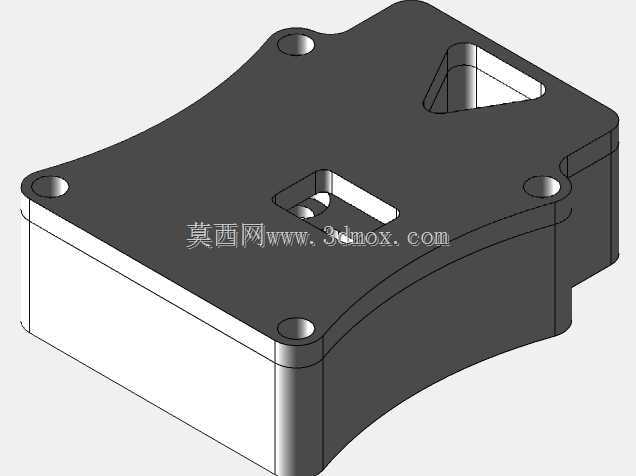

　　外壳底部安装座的边界尺寸控制在30.5×30.5毫米，这一尺寸完全对齐航模飞控通用的孔位间距，装机时不需要额外打孔或者转接片，直接通过橡胶减震柱就能和飞控叠层固定，孔位周边做了局部加厚，避免螺丝锁附时塑料柱开裂。腔体内部按照接收机板的轮廓做了限位筋，电路板放入后不会在壳内窜动，接口位置对应开出避让槽，变频线、信号线插好后不会被壳身压到。

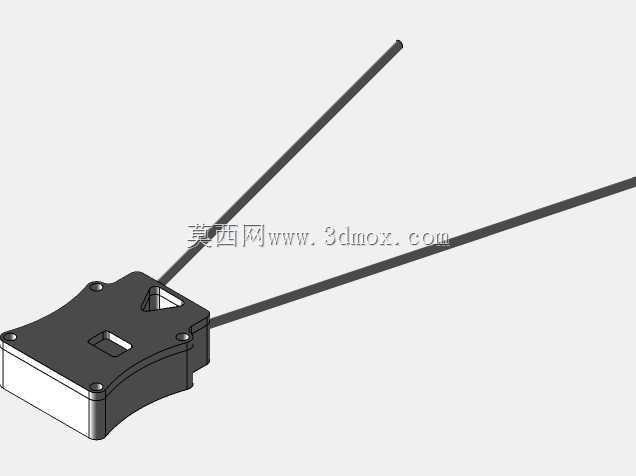

　　外壳外形没有采用规整方盒，边角做了切角收窄处理，一方面减少装机时和机架侧板、图传天线的干涉，另一方面在狭小的机头设备舱里可以顺着舱体斜面布置，节省横向空间。顶面预留了两个对位凹槽，既可以作为上下壳扣合的定位基准，也能在贴双面胶辅助固定时增加贴合面积。两根天线从壳身端部引出，出线口做了圆角过渡，避免天线根部反复弯折出现铜丝断裂，外壳出线方向顺着天线自然展开角度设计，装机后两根天线可以保持合适的极化夹角，提升信号接收的冗余度。

　　从结构设计逻辑来看，这套外壳优先保证装配效率：上下壳采用扣合结构，不需要额外螺丝就能把电路板封装在内，日常检修时撬开即可取出板件；壳体壁厚均匀，兼顾防护强度与整机减重，不会给小型航模增加过多负载。实际选型时，结构工程师可以直接参考该安装孔位完成机架设备舱布局，核对接收机板厚、接口高度与腔体内部空间的匹配关系，也能在此基础上调整出线角度、增加挂耳结构，适配不同载具的安装场景。这类接收组件广泛用在小型无人机、遥控航模、小型地面遥控设备上，稳定的固定结构可以避免飞行振动导致的接插件松脱，防护壳体同时隔绝机身内的金属碎屑、电解液飞溅，让遥控信号链路在复杂飞行环境下保持可靠连接。
