摩托车左侧车把开关安装支座结构

　　该结构围绕摩托车左手把区域的开关集成安装需求展开，属于骑乘操控系统中把座类承载件的三维结构设计。实际装车时，支座通过M5紧固件环抱固定在直径22mm的标准车把上，适配市面多数跨骑、街车及改装车型的车把管径；预留的开关安装腔按12mm×17.5mm×15mm的开关外形尺寸设计，可容纳灯光、转向、喇叭等常用左手控制按键模块，解决多开关零散布置、走线杂乱的问题。

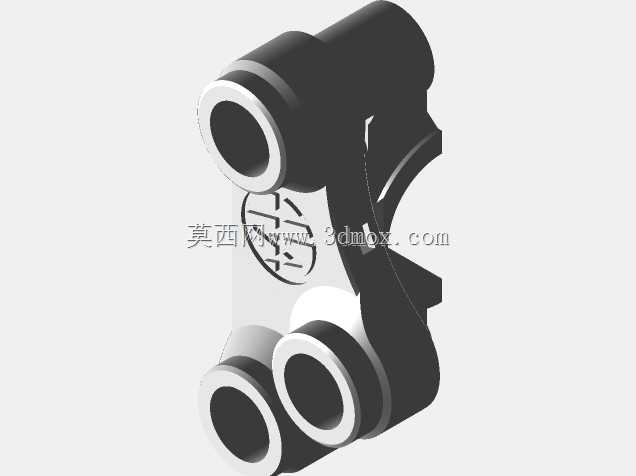

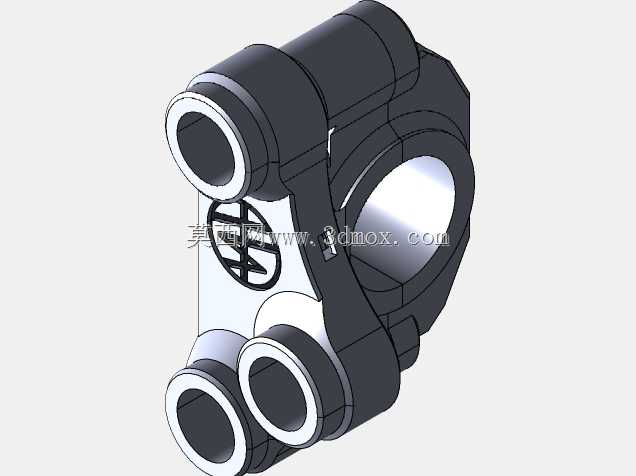

　　从使用场景看，摩托车左手把区域是骑手骑行中高频操作的部位，转向灯切换、远近光变换、喇叭触发都需要在不脱离握把的状态下完成，因此支座的安装角度、孔位朝向必须贴合骑手拇指自然活动范围。结构中部设置大直径环抱夹持孔，用于抱紧22mm车把，孔周预留锁紧间隙，装配时通过M5螺钉收窄夹持开口，使支座与车把形成稳定摩擦锁紧，避免骑行振动中出现转动、移位。周边分布的多个同轴筒状孔位分别对应不同开关组件的安装定位，孔位轴线方向结合拇指操作轨迹排布，保证按键按压行程顺畅，不会出现手指够不到或操作干涉的情况。

　　设计思路上优先考虑装配工艺与振动工况下的可靠性。摩托车行驶中发动机振动、路面颠簸会持续传递到车把，支座主体采用加强筋连接各安装筒与夹持主体，分散螺钉锁紧应力与开关按压力，避免薄壁位置长期受力开裂。夹持孔与车把的配合面保留足够接触面积，锁紧后不会因局部压强过大损伤车把表面涂层，同时能提供充足摩擦力抵抗转向、按键操作带来的扭转力矩。各开关安装孔的壁厚按照常用塑料或压铸铝合金成型工艺设定，既保证结构强度，也控制整体重量，不会给车把增加额外负载。

　　外形边界方面，整体结构紧凑贴合车把轮廓，向外突出尺寸控制在骑手手部正常握持范围内，不会与离合手柄、后视镜座、油门转把等相邻部件发生空间干涉。安装孔位的中心距、开口宽度均围绕22mm车把与指定尺寸开关设定，M5紧固件的穿装孔位置避开开关走线通道，线束可从支座内侧空隙沿车把走向规整布置，减少外露线材被拉扯、磨损的风险。结构上的镂空区域一方面用于减重，另一方面可作为线束避让与卡扣固定位置，让装配后的把区布局更整洁。

　　对于三维建模与结构选型人员而言，该模型完整呈现了车把夹持、多开关集成、紧固件连接三者的空间匹配关系：夹持主体负责与整车车把建立固定基准，各组筒状安装位提供开关的定位与支撑，螺钉连接结构实现可拆卸装配，方便后期维修更换开关组件。建模过程中需重点保证22mm夹持孔的圆度、各开关安装腔的内部尺寸与12mm×17.5mm×15mm开关边界一致，同时核对M5螺钉孔的通径与沉头位置，确保实际装配时紧固件可以顺利锁紧，不会出现孔位错位、螺钉无法贴合安装面的问题。整体结构兼顾机车改装件的安装适配性与操控实用性，可作为摩托车手把开关集成支座设计、改装件开发的直接结构参考。
