直插式小信号开关二极管精细结构

　　在消费电子、工业控制板卡、信号调理模块以及小型实验装置的PCB布局阶段，轴向引线二极管是最常被反复调用的基础封装之一。这类元件看似结构简单，却直接影响板上干涉检查、走线间距、焊盘定位和装配空间预留。本次建模对象围绕常见玻璃封装小信号开关二极管展开，重点还原圆柱本体、端部色环标识以及双侧弯折引线的空间形态，使数字样机中的元件状态更接近实际装机后的弯折装配效果，而不是仅停留在原理图符号或理想化直引线状态。

　　从实际用途看，该类二极管常用于小电流信号单向导通、逻辑切换、低速保护、继电器线圈续流以及实验电路中的极性隔离。其工作电流和耐压等级不适合大功率整流场景，但在信号链中具有响应快、体积小、成本低、布置灵活的特点。板卡设计时，工程师往往不会只关注电气参数，还需要确认元件本体与周边电阻、电容、连接器、壳体之间的安全间隙。尤其在高密度板上，二极管引线若采用卧式贴板安装，本体高度、圆柱直径、引线跨距以及弯折段高度都会影响顶层元件排布；若采用立式安装，则本体竖直高度和顶端晃动范围又会成为结构校核重点。

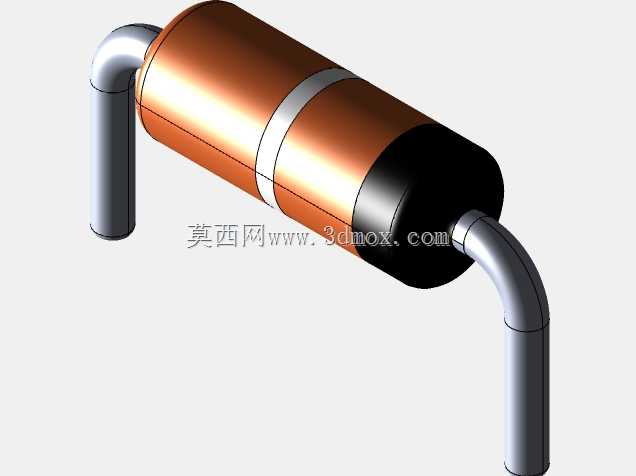

　　模型将两引脚间距控制在约6.95mm，这一尺寸对应常见小间距板上卧式安装场景，可用于校核焊盘中心距、引线伸出长度以及波峰焊或手工焊接时的装配姿态。圆柱本体采用轴向对称结构，中部为半导体封装主体，端部通过金属引线引出。外形表达中保留了二极管典型的色带识别特征，色带所在端对应阴极方向，能够在三维装配评审中帮助工程师快速判断极性，避免样机装配时因方向颠倒造成信号逻辑错误或保护失效。

　　引线部分没有做成完全直线，而是按照实际板级装配中常见的预弯折形态进行表达：引线从本体两端伸出后经过圆弧过渡，再形成近似垂直向下的插接段。这种处理对结构设计很有价值，因为真实生产中轴向元件为适应PCB焊盘，通常需要在插件前完成弯脚；弯脚半径过小会造成引线根部应力集中，甚至损伤封装封口；弯脚半径过大则会抬高本体或占用额外板面。模型中的圆弧过渡能够直观呈现引线弯曲区与本体端部的关系，便于在工装弯脚、自动插件导向以及手工装配指导书中设定合理边界。

　　设计思路上，圆柱封装以回转体为基础，保证本体直径、长度和端部封口的同轴关系；色环作为薄层特征布置在本体表面，用于表达极性识别，不参与装配受力；引线则由圆柱段与弯弧段组合而成，弯折方向保持在同一平面内，适合常规卧式插装。若将该模型放入PCB结构协同环境，可进一步检查本体下方是否与贴片元件冲突，引线是否穿过禁布区，元件顶部是否与外壳内壁、灌胶面或散热片发生接触。对于需要涂覆三防漆或进行灌封处理的模块，该模型还能帮助估算元件周围涂覆空间和灌封料流动间隙。

　　安装边界方面，应重点关注三类尺寸：一是本体圆柱直径决定了板面横向占位和相邻元件最小间距；二是本体长度与引线跨距决定焊盘布局，6.95mm的引脚间距适合紧凑板卡，但在替换不同厂家物料时仍需核对封装长度公差；三是弯折引线的竖直段长度决定插入PCB后的伸出量，过长会导致焊盘背面焊点与底壳干涉，过短则可能造成焊接浸润不足。引线直径虽然细小，却会影响插孔孔径选择，孔径过大会降低波峰焊时的毛细定位效果，孔径过小则会增加插件阻力。

　　在设备维护和小批量试制场景中，这类二极管常与电阻、电容、继电器等通孔元件混装。三维模型若只表现简化圆柱，容易在评审时忽略引线弯弧所占空间；而将弯脚、本体、色环和端部封口完整表达后，结构、电子和工艺人员可以在同一模型上讨论焊盘位置、极性方向、插装高度以及测试探针可达性。对于教学或培训场景，该模型也适合用来演示轴向引线元件从散装物料、弯脚成型到PCB插装的完整工艺逻辑，帮助初学者理解电子元件并非只有二维封装符号，而是具有明确空间边界和装配约束的实体零件。
