聚氯乙烯SCH40管道直通联轴器

　　在民用给排水、化工流体输送、实验室纯水回路以及设备内部管线布置中，硬质聚氯乙烯管路因耐腐蚀、重量轻、内壁光滑和现场粘接便利而被大量使用。两段同规格管材之间需要可靠对接时，直通式联轴器是最基础也最常用的连接件。该模型围绕SCH40系列SPEARS标准管件建立，外观为等径直筒结构，两端形成承插空间，管材插入后通过专用胶粘剂形成连续密封通路，适用于无频繁拆卸要求的固定管路。

　　从结构功能上看，联轴器本体没有变径、弯头或分支，核心任务是保证两段管材同轴对接，并在承插深度范围内提供足够的粘接面积。筒壁外表面保持光滑圆柱面，便于在狭窄桥架、管井或设备背板旁布置；内孔则依据管材外径和承插配合关系设计，使管材能够顺利插入，同时避免间隙过大造成胶层不均。实际选型时，不能只看公称通径，还要核对管材系列、壁厚等级和承口深度，因为SCH40与其他壁厚体系在相同公称尺寸下可能存在外径或承压能力差异。

　　建模时可将该件作为自定义库零件处理，而不是为每一种规格单独重复绘制。直筒外形虽然简单，但工程库的价值在于配置管理：通过外径、总长、承口深度、内孔台阶和壁厚等尺寸驱动，可在同一零件中覆盖多种常用规格。配置切换后，模型应同步更新质量特征、配合面和工程图尺寸，避免装配体中出现管件规格与管线标称不一致的问题。对于3/8等小尺寸规格，承插区域占总长比例较高，尺寸链更要谨慎，若承口过浅，粘接强度和密封可靠性都会下降；若承口过长，则会浪费材料并增加安装插入阻力。

　　安装边界方面，直通联轴器通常布置在管线直线段，两端需预留足以让管材插入的操作空间。现场粘接前，管材端面应切平、倒角并清除毛刺，承口和插口表面清洁后均匀涂胶，插入到位后保持短暂固定，避免胶层未固化时发生扭转。三维布置阶段若忽略这段操作空间，后期可能出现管道无法插接或检修时被迫拆动相邻支架的情况。对于沿墙、沿槽或贴近设备外壳的管路，联轴器外圆与周边结构之间还应保留最小间隙，便于目测对位和后期查漏。

　　在设备设计场景中，这类管件不仅用于水路，也常见于冷却循环、废液排放、药剂稀释和通风辅助管路。聚氯乙烯材料对多数酸碱介质具有较好耐受性，但在高温、高压、冲击载荷或紫外线长期暴露环境下使用时，需要重新校核温度折减、支撑间距和热膨胀补偿。直线段较长时，联轴器本身并不承担伸缩节功能，不能把它当作吸收热变形的结构；应通过管卡、支架、膨胀节或改变敷设路径来控制热应力。

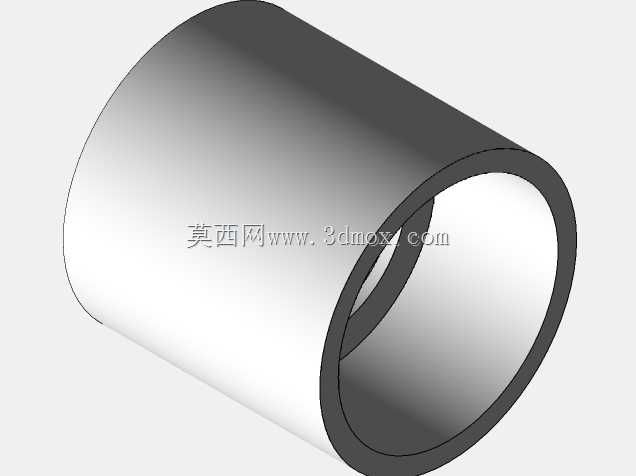

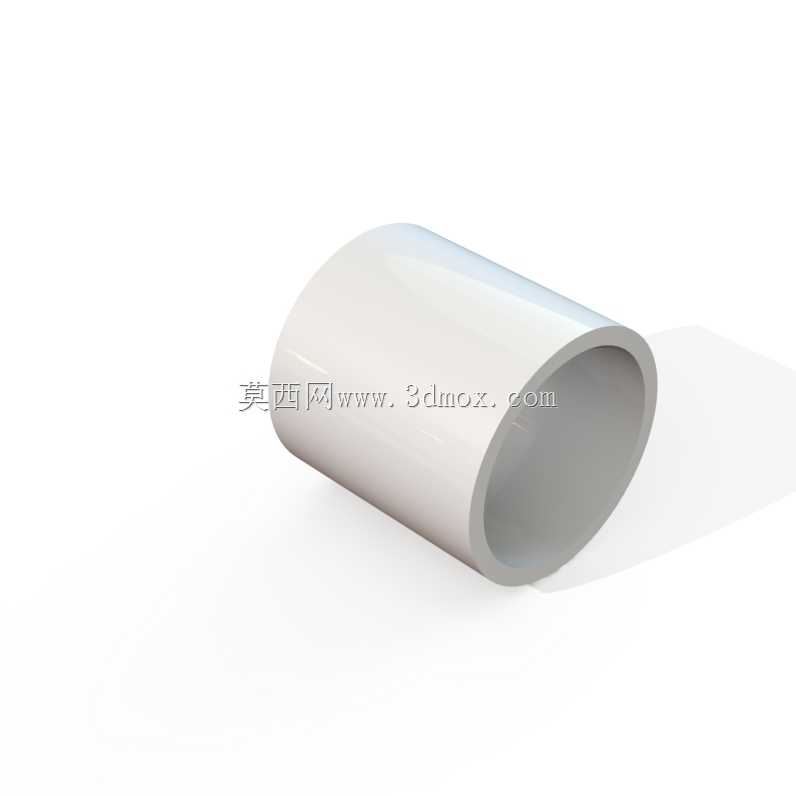

　　从外形表达看，模型重点还原圆筒外壁、贯通内孔、两端承口以及端口圆角等特征。渲染时可采用浅灰白色塑料质感，使壁厚和端口层次清晰可见。装配关系上，联轴器两端分别与管材同轴配合，轴线重合是第一约束；若管路经过弯头、阀门或设备接口，应先确定主干管线走向，再在合适分段位置布置直通件，避免把接头放在受力集中处或频繁振动部位。对于需要出材料表的项目，库零件还应携带规格、材质和连接方式信息，以便采购和施工核对。

　　管路设计看似简单，真正影响质量的往往是这些基础接头的配合细节。承口深度是否与标准一致、内孔台阶是否限制插入位置、外壁是否与支架或护罩干涉、配置规格是否随管径切换，都会直接反映到装配效率和现场可靠性上。将SCH40聚氯乙烯直通联轴器做成参数化库件后，后续在水处理设备、化工小口径管路、工厂配线配管和实验装置中复用，可以减少重复建模，也能让二维图纸、三维布置和物料统计保持一致。
