这套装置面向道路减速带场景,核心思路是把车辆经过减速带时被耗散的下压动能回收起来,通过机械传动转化为旋转运动,再驱动发电机输出电能。日常道路上的减速带在车辆碾压时会产生明显的垂直位移,传统结构仅依靠橡胶或金属本体承受冲击,能量以摩擦、发热和振动形式损失;该方案在承压顶板下方布置传动与复位机构,使每次车辆通过都形成一次可利用的机械输入。

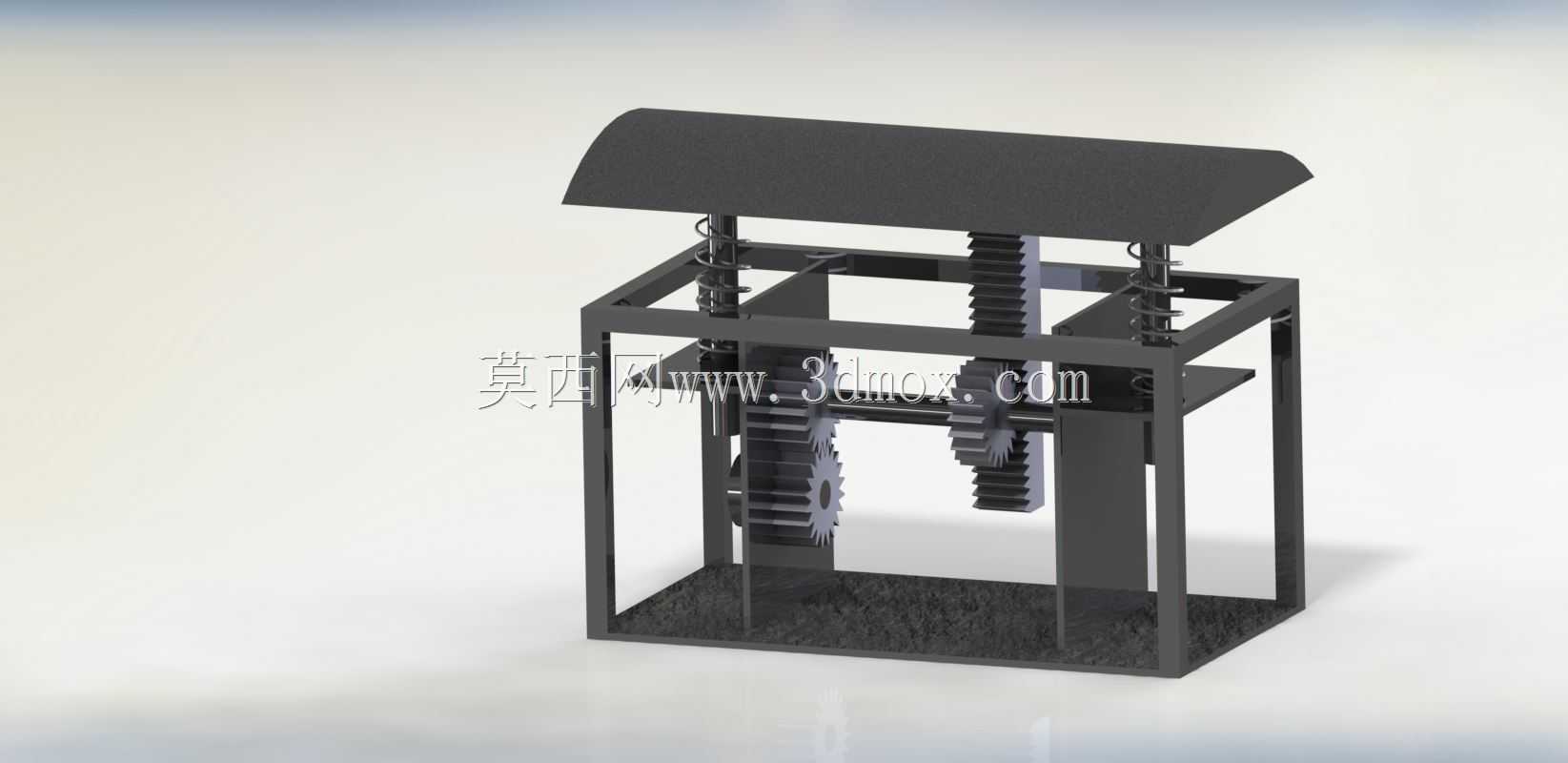

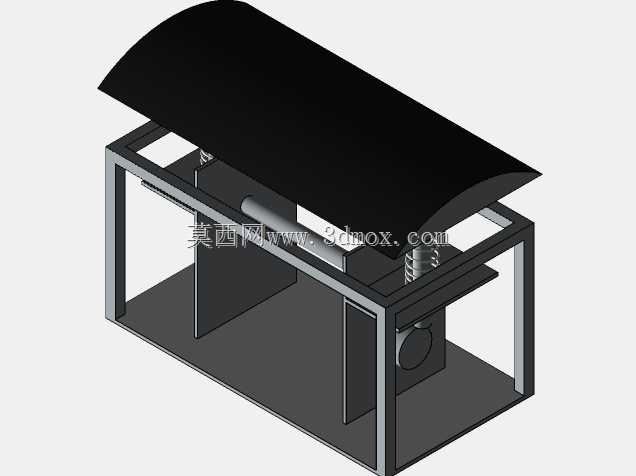

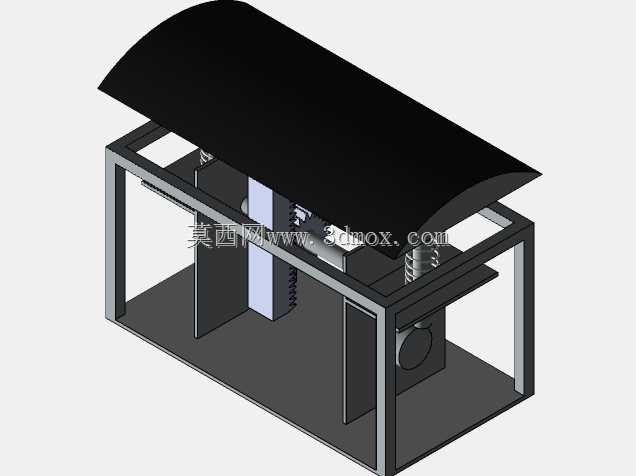

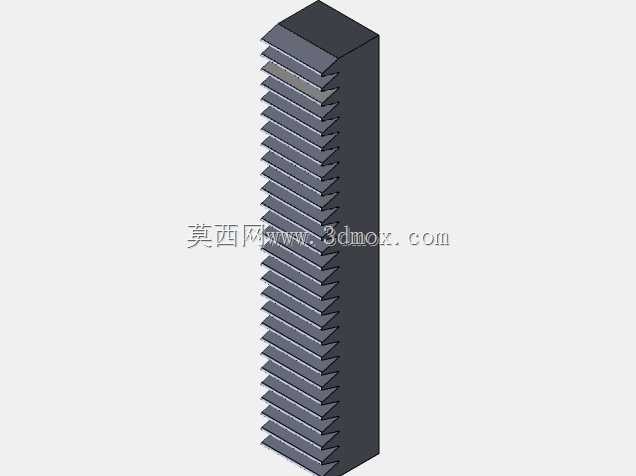

从结构组成看,装置上部为一块弧形承压盖板,轮廓与常见道路减速带接近,车辆轮胎驶过时将盖板向下压动。盖板下方连接竖直齿条,齿条随顶板做直线往复运动,并与小齿轮啮合,把垂直线性位移转换为齿轮轴的旋转。机架采用方钢焊接框架,底部为矩形承载底座,四角设立柱,中部布置分层安装板,用于固定齿轮轴、齿条导向件和发电单元。框架内部可以看到多组齿轮啮合关系,齿条下行时带动初级齿轮,再经后续齿轮副调整转速与扭矩,使输出轴达到发电机较合适的工作区间。
承压盖板两侧设置导向柱和压缩弹簧,弹簧的作用不是承担主要发电载荷,而是保证车辆通过后顶板能够快速、平稳复位,同时限制齿条行程,避免齿轮脱啮或机构超程。导向柱与机架上的导向套配合,可减小顶板受偏载时产生的卡滞。实际道路中轮胎作用点并不总在减速带中心,侧向力和前后方向摩擦力会同时存在,因此导向部分需要保留足够的刚度,并在装配时控制齿条与齿轮的啮合侧隙。

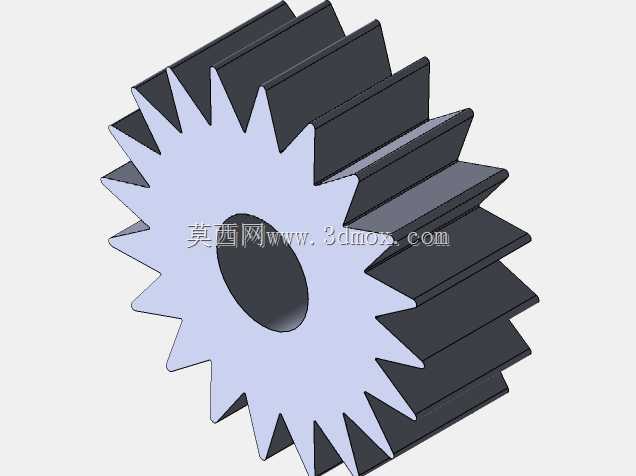

传动路线采用齿条—小齿轮—齿轮增速的形式。车辆碾压速度低、顶板行程有限,若直接连接发电机,转速往往不足;通过多级齿轮传动,可以把较低的往复直线运动转化为较高转速的旋转输出。设计时需要权衡传动比与启动阻力:传动比过大,虽然输出转速提高,但齿轮啮合阻力和惯性也会增大,轻型车辆压过时可能无法有效驱动;传动比过小,则发电机转速偏低,电能转换效率下降。模型中齿轮、轴系和支撑板的相对位置清晰,适合用于检查啮合空间、轴跨距以及机架内部干涉。
在安装边界方面,这类装置通常埋设于车道减速带位置,上部弧形盖板露出路面,主体框架位于路面下方的设备坑内。机架外形接近长方体,长宽方向需覆盖车辆轮胎有效碾压宽度,高度方向则取决于齿条行程、齿轮直径、发电机尺寸和弹簧压缩量。现场布置时要预留检修空间,侧面或顶部应能够开启维护;底座需要固定在混凝土基础上,承受反复冲击载荷。齿条运动方向应保持竖直,齿轮轴中心线与车辆行驶方向垂直,这样轮胎下压时传动最直接,偏磨也较小。
该类设备可用于园区道路、收费站、停车场出入口、厂区道口、学校或社区减速带等车辆频繁减速的位置。回收的电能可经整流、稳压和储能后供给道路照明、警示灯、传感器、交通流量监测设备或低功耗路边设施。它并不替代常规供电,而是利用车辆本来就要损失的制动和碾压能量,形成分布式能量采集。
从建模角度看,作品重点表达了承压件、导向件、弹性复位件、齿条齿轮传动和机架支撑之间的装配关系。上部盖板采用弧形板结构,便于承受轮胎接触载荷;下部框架以杆件围成封闭空间,保证齿轮和齿条在防护腔内运动。齿条与齿轮的中心距、齿宽位置、轴向固定以及轴与支撑板的连接,是三维结构检查的重点。对于后续深化设计,还需要补充发电机安装座、联轴器或单向离合器、防水密封、泥沙防护、轴承选型以及坑体排水结构。若用于真实道路,单向机构尤其重要,它可以使顶板复位时不反向拖动发电机,提高连续车流中的运行稳定性,并减少齿轮反向冲击。
整体而言,该模型不是单纯的静态减速带外形,而是一套完整的机械能捕获概念装置。它把路面承压动作、直线导向、弹簧复位、齿条齿轮转换和增速传动集中在一个紧凑框架内,结构直观,适合用于机械原理展示、道路节能设备方案论证以及传动结构教学与改进设计。
