创意收腰造型运动便携饮水瓶结构设计

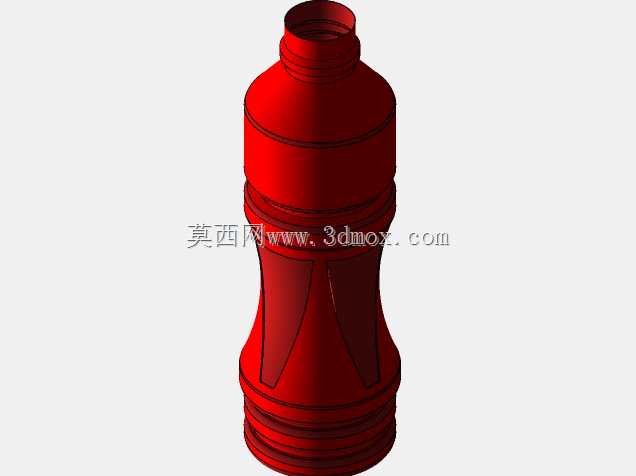

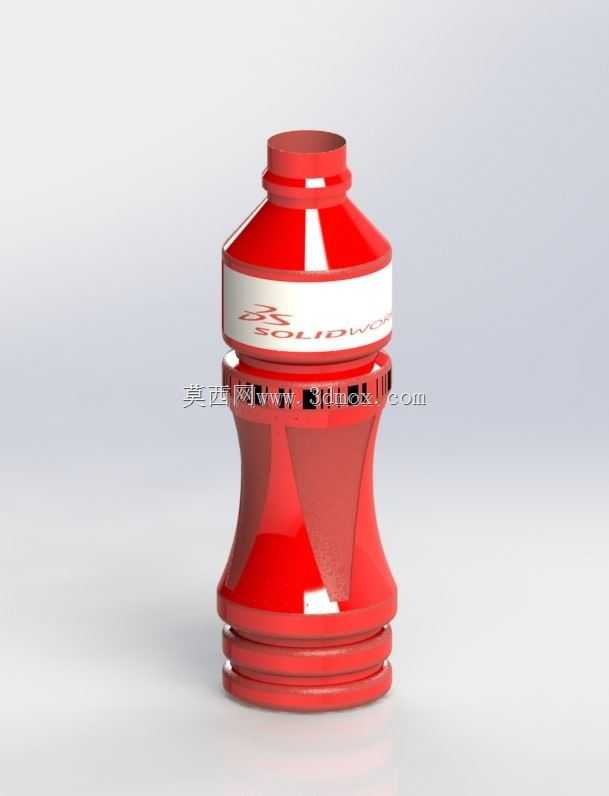

　　这款收腰造型的饮水瓶设计，核心瞄准运动场景下的手持握持需求展开，区别于常规直筒瓶身的结构，中部内收的曲面弧度完全贴合成年人手掌自然弯曲的握持形态，在跑步、骑行等动态使用场景下，能大幅降低瓶身从手中滑脱的概率，即便手心出汗也能依靠曲面的贴合度保持稳定持握。瓶身上下两端的环形凸起结构，并非单纯的装饰设计，下部的多层环形筋位一方面可以提升瓶底的结构强度，在瓶身放置于硬质平面时分散底部应力，避免灌装低温液体时瓶身因温差形变出现放置不稳的问题，另一方面也可以作为防滑结构，当使用者需要单手持瓶拧开瓶盖时，下部环筋能卡在手掌虎口位置提供反向支撑力，降低拧盖所需的握持力度。上部靠近瓶口位置的环形凸起，则是为了匹配瓶盖的旋合限位，

　　常规螺纹瓶口在长期使用后容易出现滑牙、瓶盖松动漏液的问题，这个凸起结构可以作为瓶盖旋合到位的物理限位，同时在瓶盖外侧形成一圈防护筋，避免瓶盖受外力磕碰时损伤螺纹结构。瓶身中部的标识环带采用内凹式设计，区别于直接印刷在瓶身表面的标识，内凹结构可以避免标识在长期摩擦、剐蹭后出现脱落模糊的问题，同时环带的内凹深度控制在1.2mm以内，不会破坏瓶身整体的曲面流畅度，也不会在握持时产生硌手的触感。瓶口采用广口窄边设计，瓶口内径控制在38mm，既可以满足快速灌装水、运动冲剂的需求，也能匹配常规运动饮水嘴的安装尺寸，不需要额外配置转接头就能适配市面上多数通用的运动瓶盖配件。瓶身整体的壁厚设计采用渐变式处理，握持区域的壁厚比上下两端薄0.3mm，

　　在保证整体结构强度满足1.2米跌落测试要求的前提下，降低瓶身整体重量，空瓶状态下重量控制在85g以内，不会给运动携带增加额外负担。瓶底的内凹弧度设计为5mm，这个深度可以让瓶身在灌装带气饮品时，底部有足够的形变缓冲空间，避免瓶内压力升高导致瓶底凸起无法平稳放置，同时内凹结构也能提升瓶身竖直放置时的稳定性，在倾斜角度不超过15度的平面上都能保持直立不倾倒。从结构建模的角度来看，整个瓶身的曲面全部采用G2连续过渡，没有尖锐的棱角转折，一方面在注塑或者吹塑成型时，能避免原料在尖角位置出现应力集中导致的成型缺陷，降低生产过程中的次品率，另一方面光滑的曲面也更方便日常使用后的清洁，不会在棱角位置残留污渍。瓶身的整体高度控制在190mm，

　　最大直径为78mm，收腰位置的最小直径为52mm，这个尺寸边界可以适配绝大多数常规自行车水壶架、运动背包侧袋的安装尺寸，不需要额外定制固定配件就能直接适配现有运动装备的挂载需求。上下两端的环形凸起直径比瓶身最大直径大2mm，在多个瓶子堆叠放置时，凸起结构可以形成限位，避免瓶身之间直接贴合产生摩擦刮花表面，同时也能在运输过程中缓冲相邻瓶体之间的碰撞冲击力，降低运输过程中的破损率。瓶口的螺纹采用三圈梯形螺纹设计，相比普通三角螺纹，梯形螺纹的接触面积更大，旋合后的密封性能更好，同时螺纹的导程设计为6mm，只需要旋转一圈就能完成瓶盖的开合，在运动过程中可以实现单手持瓶快速开盖饮水，不需要双手操作就能完成饮水动作。瓶身的曲面过渡位置全部做了R3以上的圆角处理，没有小于R1的锐角结构，在日常使用过程中即使磕碰在人体皮肤上，也不会造成划伤，使用安全性更高。
