松下双线圈6V信号继电器精细三维结构

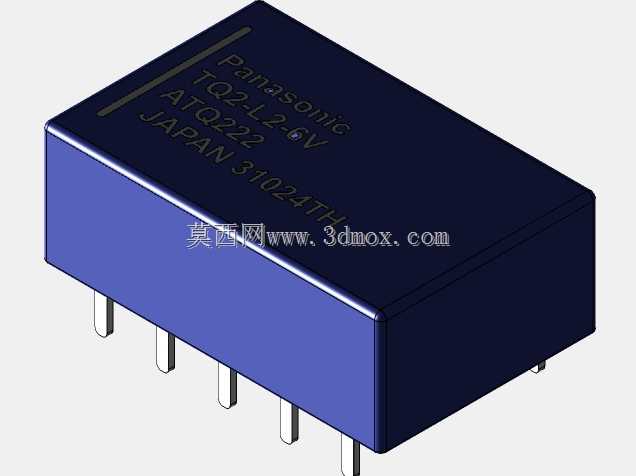

　　这款小型信号继电器的三维结构围绕电信设备、控制板卡和低功率切换回路的实际装配需求展开，外观采用规整的长方体封装，主体外壳为深色塑封结构，侧面可见蓝色包覆区域，底部伸出多根直插式金属引脚。模型对壳体顶面的品牌标识、型号字符、生产批次字符以及引脚的空间位置进行了还原，能够在整机布局阶段直接用于干涉检查、板卡间距确认和外围线束走向评估。

　　从工程使用角度看，该元件属于双线圈、双刀双掷结构的小型继电器，额定线圈电压为6V，触点承载能力按1A等级考虑，适合在通信信号切换、测试仪器通道选择、工业控制信号保持、低功耗自动化回路中使用。双线圈设计的重点在于线圈分别承担置位与复位动作，配合内部磁保持或脉冲驱动逻辑，可以减少线圈长期通电带来的发热问题；在电池供电设备、远程终端、通信配线架以及需要维持状态的控制模块中，这种结构能够降低持续功耗，并提高密集安装条件下的热稳定性。

　　建模时首先需要把握的是封装外轮廓与安装边界。继电器壳体棱角清晰，顶部字符区域并非独立装饰件，而是塑封外壳表面的标识信息；在结构评审中，这部分虽然不参与装配配合，却会影响产品外观校验和维修识别。外壳长宽高比例紧凑，底部引脚沿壳体两侧排布，引脚间距、伸出长度和折弯趋势需要与PCB封装保持一致。若在设备中采用卧式周边元件遮挡，或在继电器上方布置线槽、绝缘片、固定压条，就必须依据模型确认顶面预留空间，避免外壳与相邻元件发生接触。

　　引脚部分是该模型在板级设计中的关键。直插引脚穿过印制板焊接孔后，在板背面形成焊锡连接，因此三维布局中不仅要看继电器本体占用的矩形区域，还要考虑引脚穿板位置、焊接背面突出量以及相邻高元件之间的安全距离。对于多块板卡叠层安装的通信设备，继电器底部与PCB表面之间的微小间隙、引脚根部与塑封壳体的过渡区域都应保留，不能在简化模型时把引脚直接并入壳体，否则会导致装配检查时漏掉孔位偏差和焊接空间问题。

　　DPDT触点形式意味着该继电器可以同时切换两路独立信号，每一路都具备公共端、常开端和常闭端的逻辑关系。在原理图与结构协同设计时，外形模型虽然不直接表达内部触点连接，但引脚排列必须与器件资料一致，便于工程师按照实际接线方向布置走线。双线圈端子与触点端子分布在底部引脚中，若板卡上存在多只同型号继电器，统一模型方向可以降低装配、检验和后期维护的误接概率。

　　在设备内部，这类继电器常靠近输入输出接口、信号调理电路或驱动晶体管布置。其外壳尺寸较小，但在整机堆叠中仍需考虑手动插拔、吸嘴拾取、波峰焊或选择性焊接的工艺空间。若周围存在电解电容、连接器、变压器等较高元件，应利用三维模型核对维护工具是否能够触及，以及壳体上方是否需要贴标签或点胶固定。对于振动较明显的移动设备或机柜场景，还可在模型阶段评估继电器周边是否增加防振垫、固定支架或灌胶区域。

　　模型的外形表达兼顾了产品识别与工程装配：顶面文字反映真实器件型号，侧面颜色分区有助于区分壳体包覆关系，底部金属引脚则承担PCB定位和焊接约束。结构工程师在使用时，可将其作为标准电气元件纳入元件库，在板卡设计初期完成高度限制、引脚占位、绝缘距离和维护空间的综合检查，从而减少样机阶段因元件封装理解不一致造成的返工。
