DPDT双触点12VAC线圈通用继电器结构

　　这款DPDT结构的交流线圈继电器，在工业低压控制回路里属于出镜率极高的基础元件，双组Form C触点的设计，意味着它能同时完成两路独立回路的通断切换，不管是机床控制柜里的逻辑互锁、小型自动化设备的信号转接，还是生产线辅助工位的负载通断控制，都能看到这类元件的应用场景。从实际选型适配的角度看，12VAC的线圈参数，刚好匹配很多老旧设备改造、小型专用机床的控制回路电压等级，不需要额外增设电压转换模块，直接接入现有控制回路就能完成信号驱动，省去不少布线改线的工作量。

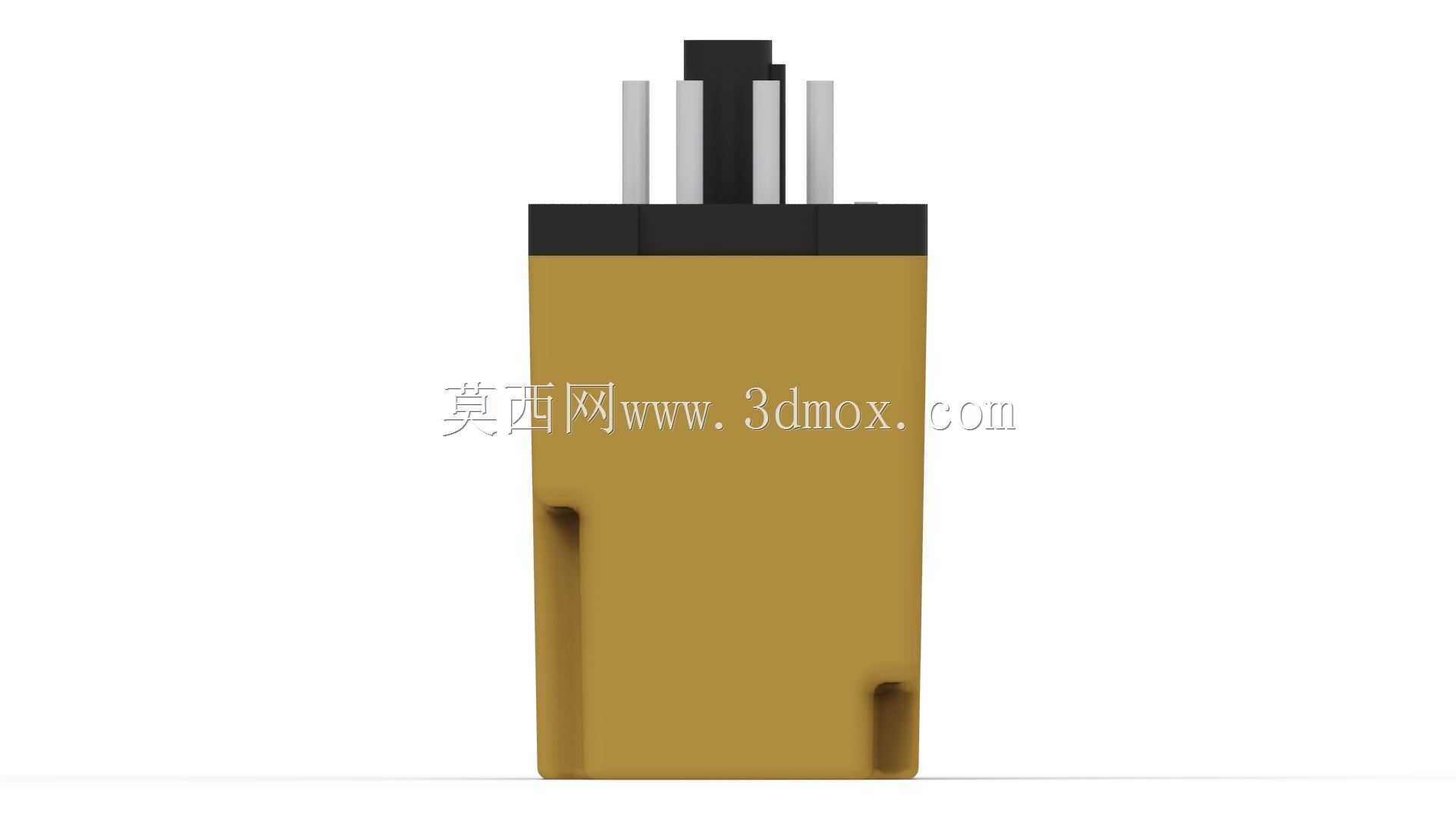

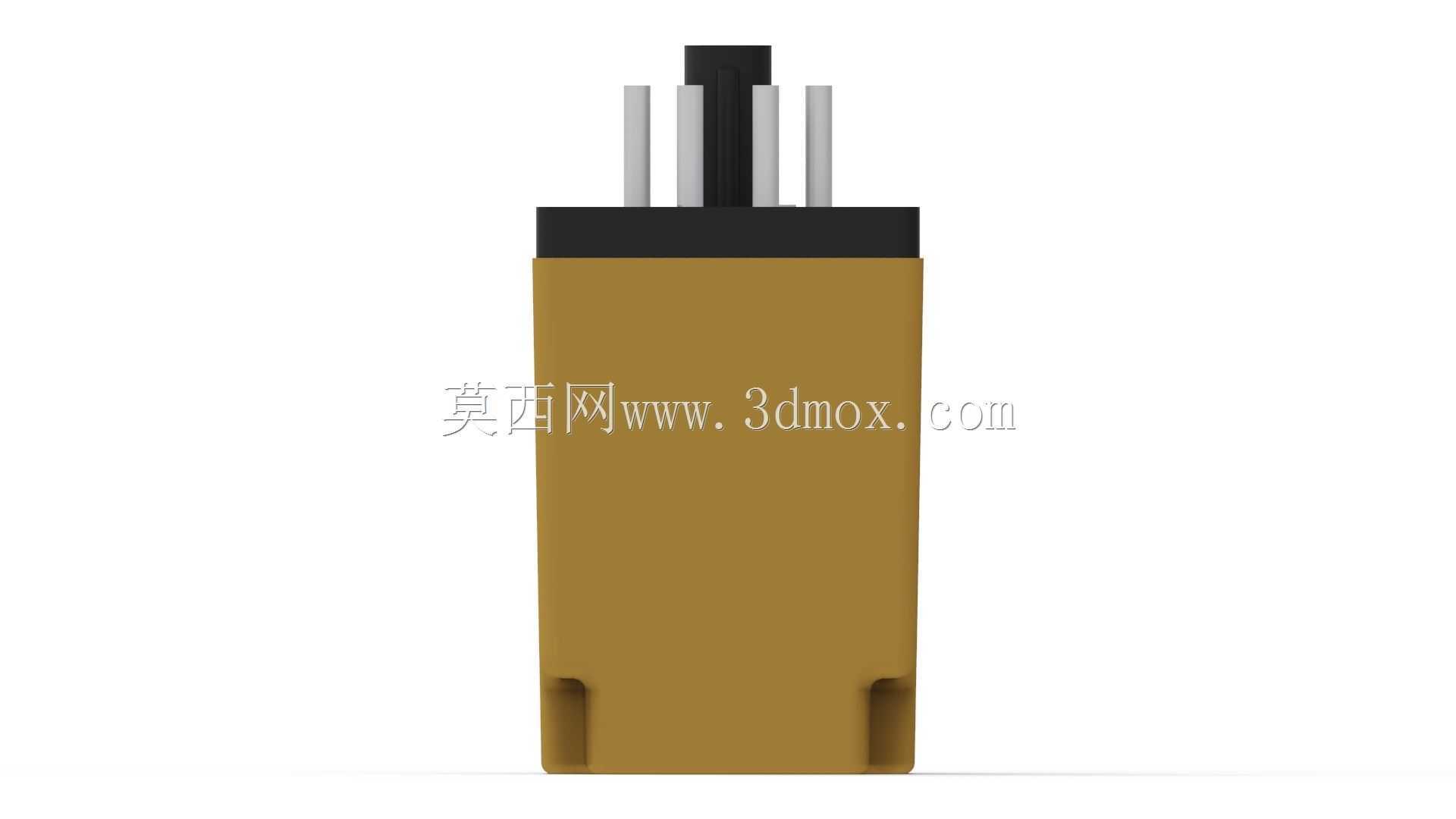

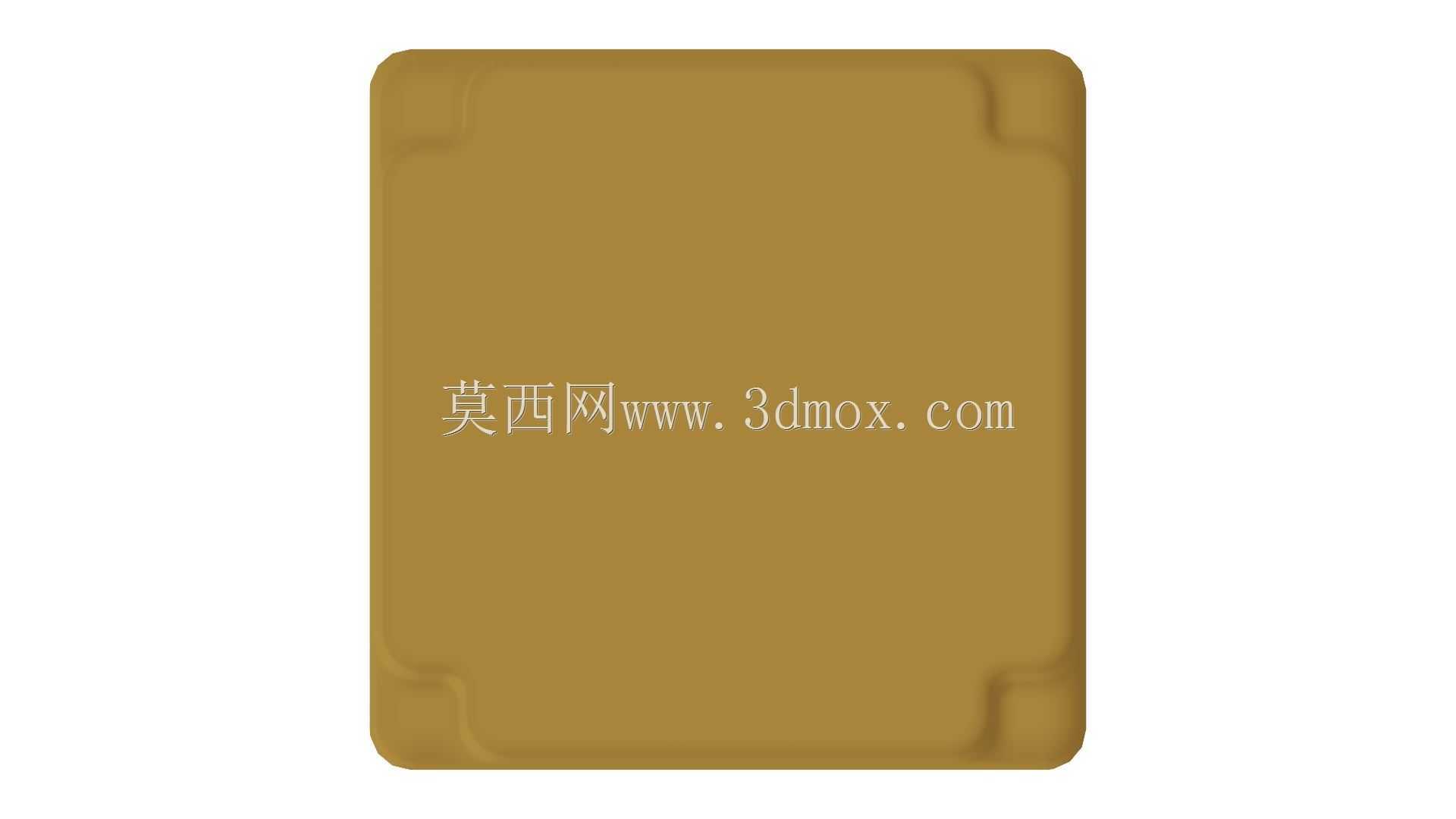

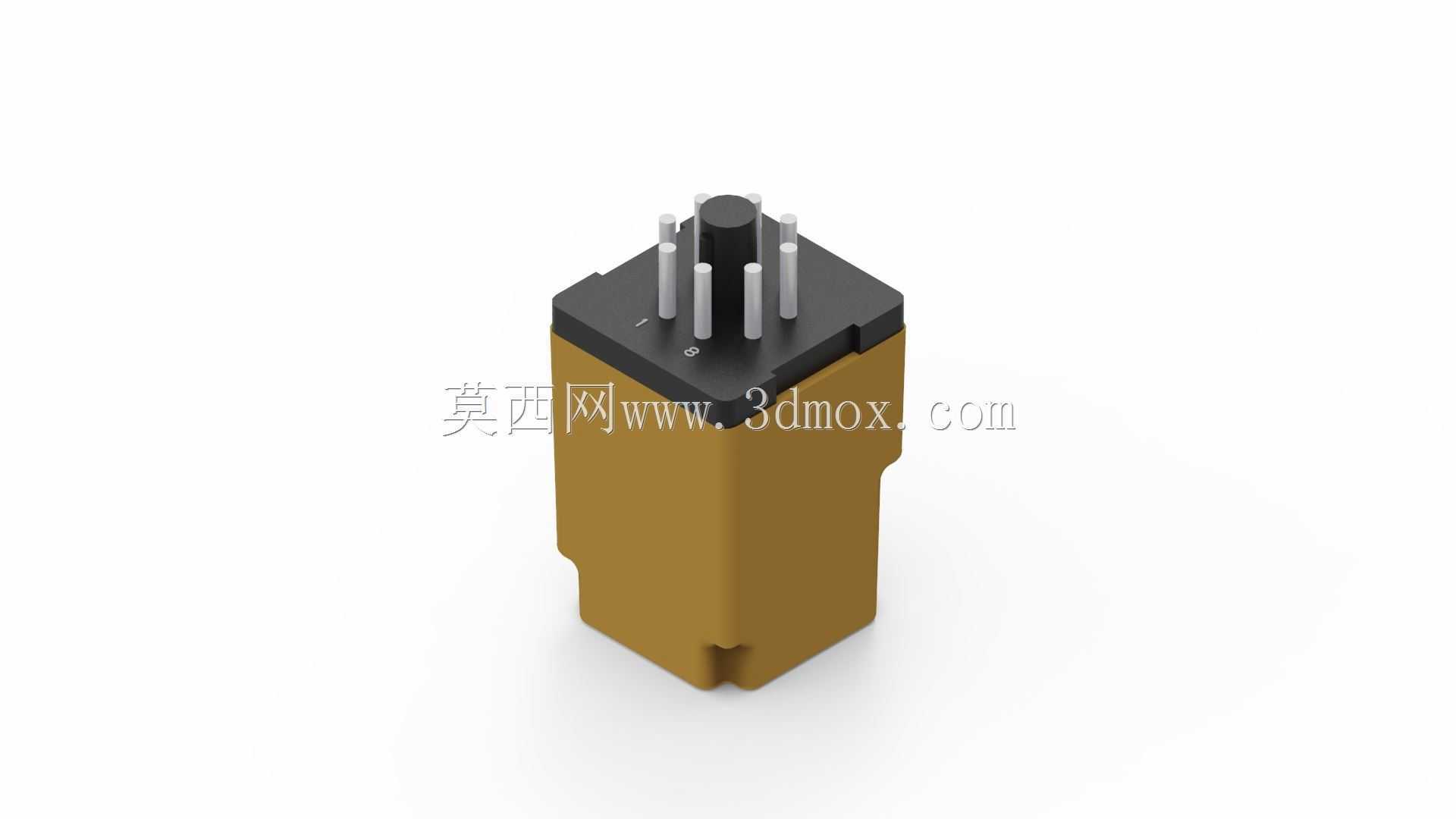

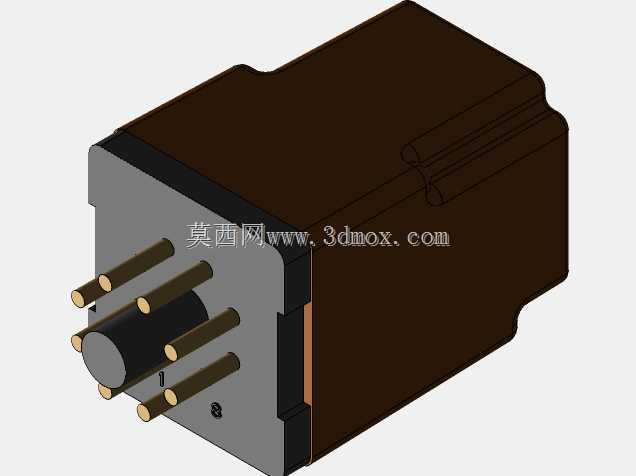

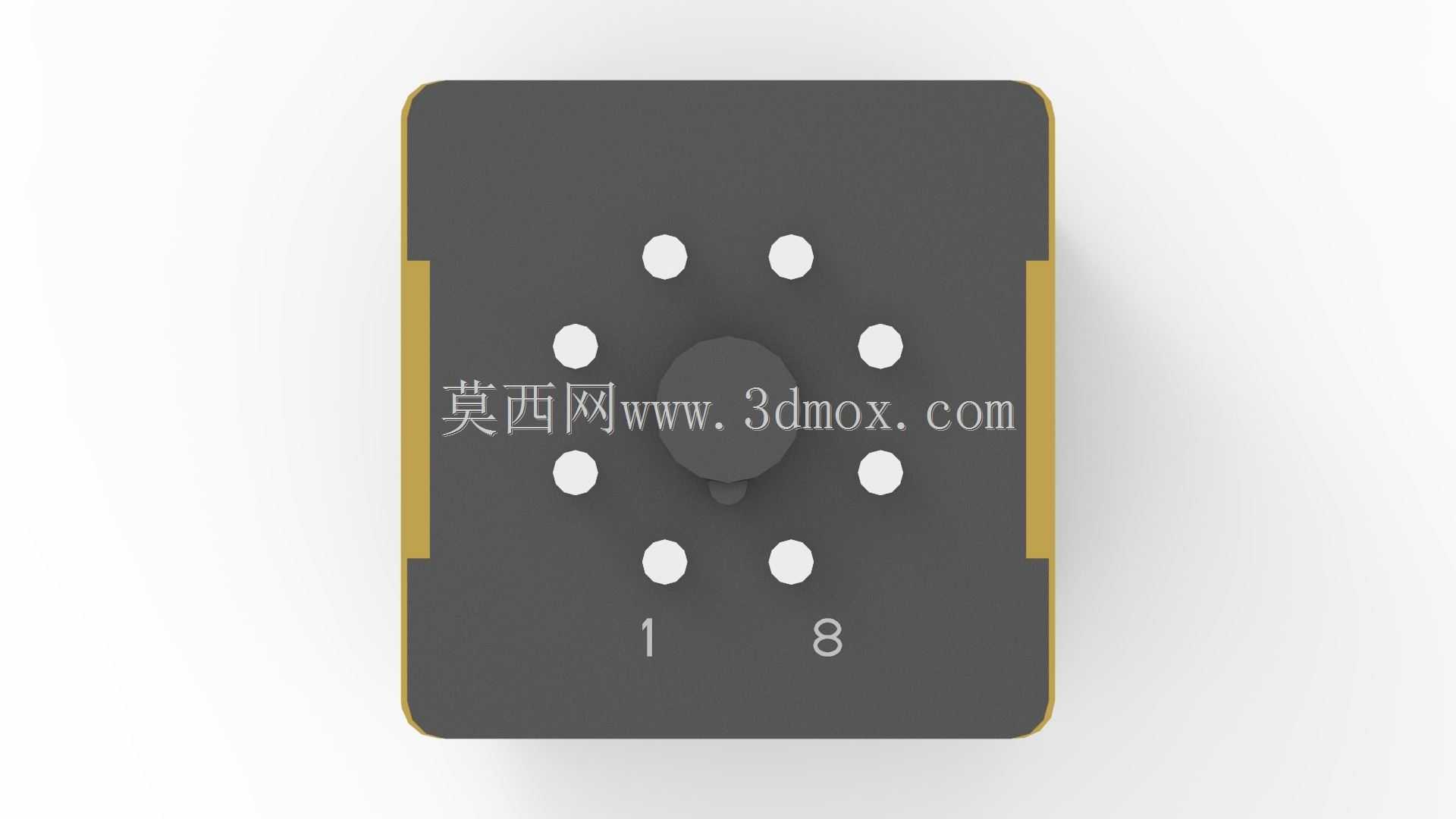

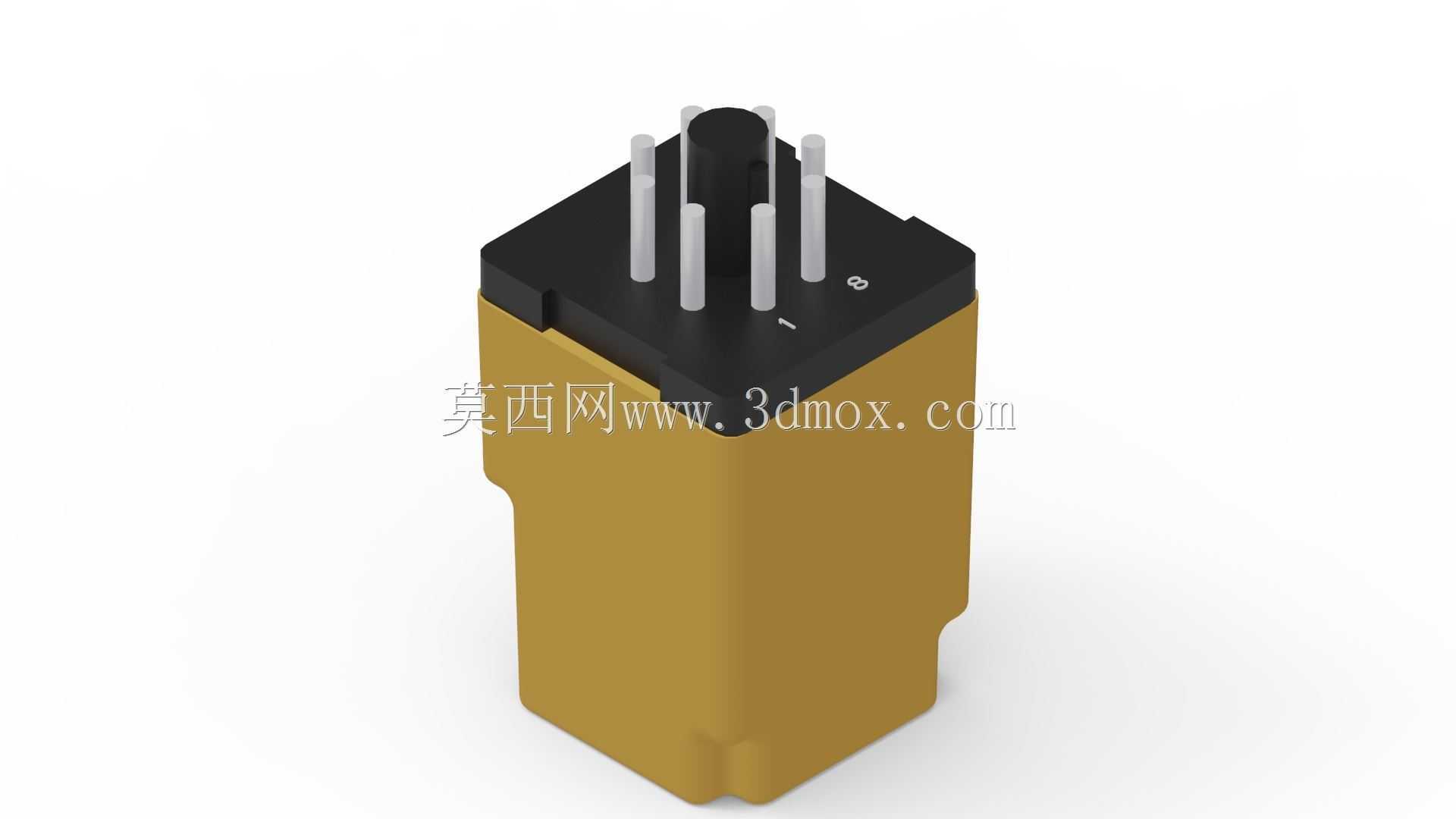

　　从结构设计的逻辑来看，这款继电器采用了插拔式引脚布局，顶部的八根插针按照工业通用八脚继电器的针脚定义排布，引脚的直径、相邻引脚的中心距都严格遵循通用安装规范，能直接适配市面上标准的八脚继电器底座，不需要单独定制安装基座，替换同规格老旧元件的时候直接拔插就能完成更换，维护效率很高。外壳部分采用上下分色的结构设计，上部黑色端盖为硬质绝缘工程塑料，表面做了细微的防滑纹理，插拔施力的时候不容易打滑，端盖上预留的触点标识区域，能清晰标注每一组触点的常开、常闭点位，现场接线的时候不用反复查阅手册，直接对照端盖标识就能完成接线，降低接错线的概率。下部棕黄色的壳体为线圈与内部磁路组件的容纳腔，壳体侧壁做了微小的内凹卡位结构，和底座卡接的时候能形成稳定的卡扣配合，设备运行产生的振动不会导致继电器松脱移位，避免出现接触不良的故障。

　　从安装边界的尺寸来看，这款继电器的整体外形为方柱结构，横截面尺寸适配标准八脚底座的安装开孔，安装完成后突出底座的高度控制在常规低压元件的安装空间范围内，在电气柜内排布的时候，相邻元件之间预留常规的散热间隙即可，不需要额外预留特殊的操作空间。内部磁路部分采用了常规的拍合式衔铁结构，线圈通电产生的电磁力带动衔铁动作，同步推动两组触点完成状态切换，触点部分采用了耐电弧的合金材质，在额定负载范围内通断的时候，能有效降低电弧烧蚀的影响，延长触点的使用寿命。日常使用中，这类继电器常被用于控制回路的小功率负载切换，比如接触器线圈的驱动、指示灯回路的通断、小型电磁阀的供电切换，不建议直接用它驱动大功率感性负载，避免触点过载烧蚀。建模过程中，对插针的倒角、壳体的合模线、端盖的标识凹槽都做了还原，导入三维装配环境的时候，可以直接完成继电器与底座、安装导轨的干涉检查，提前确认柜内布线的空间余量，避免实际装配的时候出现元件干涉、布线空间不足的问题。
