中压直流接触器HFE82V-150D-12HLC结构设计

　　在两轮电动出行与分布式储能系统的电气回路设计中，主回路的通断控制元件直接决定整套系统的安全冗余度，这款适配450VDC电压等级、150A连续载流能力的直流接触器，正是针对这类场景的主回路通断需求开发的核心元件。从实际应用场景来看，电动摩托车的电池包与电机控制器之间的主回路通断，需要在车辆启动、停车、故障触发时快速可靠切断大电流，避免回路带载插拔产生拉弧损伤接插件，同时在车辆发生碰撞、过流等异常工况下，能配合BMS系统快速切断高压回路，保障驾乘人员安全；而在户用储能、小型工商业储能的电池储能系统（BEES、ESS）中，这类接触器承担电池簇与PCS变流器之间的主回路通断任务，在电池簇维护、系统故障、电网异常时实现可靠分断，避免高压直流回路持续带电引发的安全风险。

　　从功能特性来看，这款接触器采用12VDC线圈驱动，适配车载、储能场景下常见的低压控制供电体系，线圈侧的低功耗设计可以降低长期吸合状态下的控制回路能耗，避免线圈长期带电出现过热问题。触点侧针对直流高压场景做了专门的灭弧结构设计，能够在分断150A额定电流时快速熄灭直流电弧，避免触点烧蚀，提升元件的循环使用寿命，触点的接触电阻控制在极低水平，长期满载工作时的触点温升满足车载、储能场景的严苛温升要求，不会因为接触电阻过大导致局部过热引发绝缘失效风险。接触器本体带有辅助状态指示结构，能够直观反馈触点的吸合、分断状态，方便现场调试与运维人员快速判断元件工作状态，无需额外外接检测回路即可完成基础状态确认。

　　从产品设计思路来看，这款接触器的整体结构采用模块化布局，线圈驱动模块、触点灭弧模块、安装固定模块做了分区设计，既方便生产过程中的装配与质检，也便于后期运维过程中的故障排查。外壳采用高强度耐温绝缘工程塑料，具备优秀的阻燃性能与抗冲击性能，能够适应车载场景下的振动、温度交变工况，以及储能柜内的长期温变环境，外壳的防护等级满足常规密闭电气舱内的使用要求，可抵御少量凝露、粉尘对内部元件的侵蚀。主回路接线端采用大截面铜质接线柱，表面做镀锡防氧化处理，能够匹配大平方动力线缆的压接需求，接线端的固定结构可以避免车辆振动过程中接线松动，降低接触不良引发的过热风险。

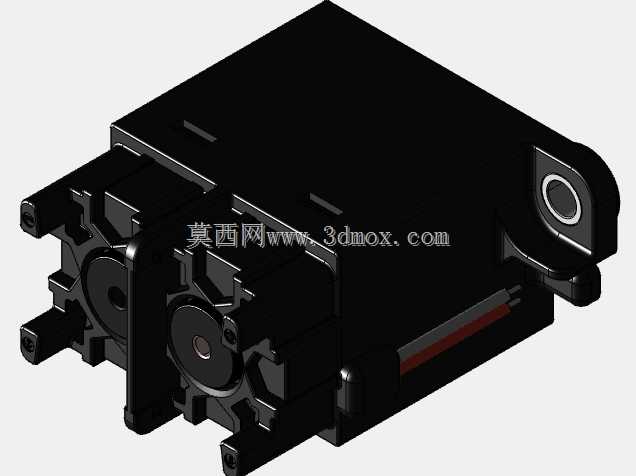

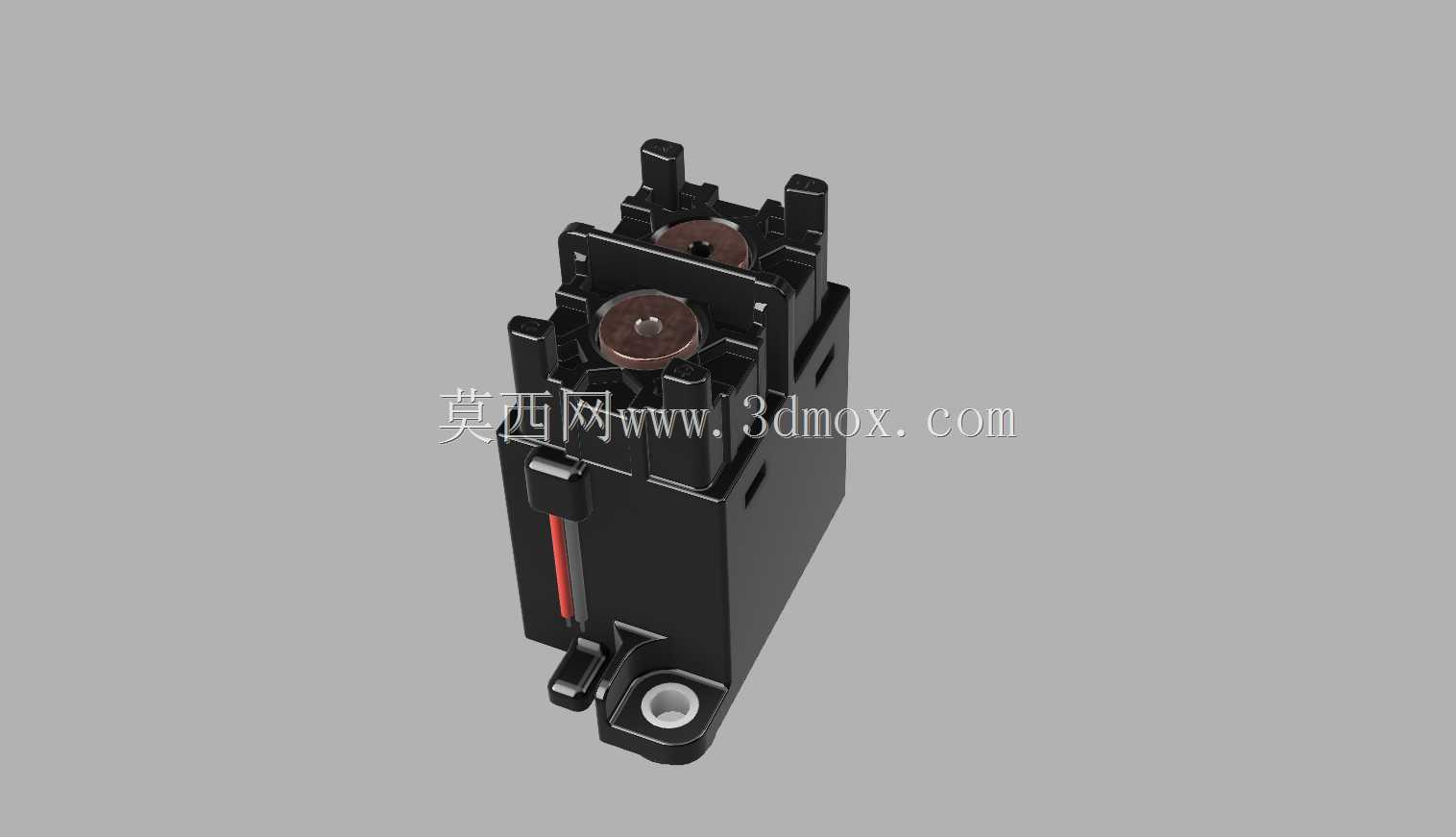

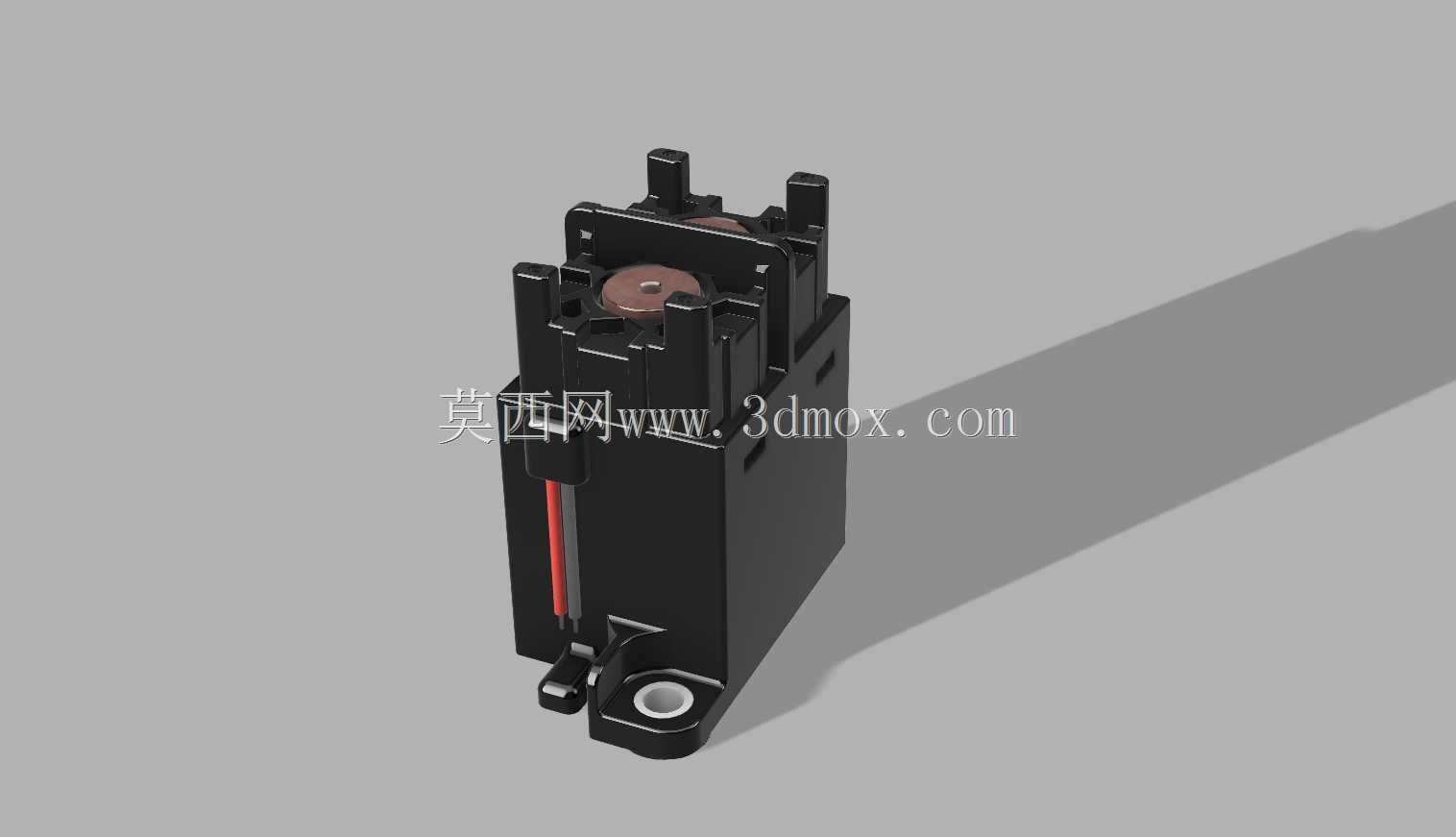

　　从外形尺寸与安装边界来看，这款接触器采用立式安装布局，本体底部带有带安装孔的固定支耳，可通过螺栓直接固定在设备的安装板或者电气安装梁上，安装孔位的间距适配行业内同规格接触器的通用安装尺寸，方便现有设备的元件替换与选型适配。本体的整体宽度控制在紧凑范围内，在多接触器并排布置的电气柜内，可以有效节省安装空间，提升电气舱的空间利用率。主回路接线端的间距满足高压电气的爬电距离要求，在450VDC的工作电压下，不会因为接线端间距不足引发沿面放电问题。线圈控制接线端布置在本体侧面，与主回路高压接线端做了物理隔离，避免高压回路与低压控制回路之间出现串扰，同时也方便控制线缆的布线与接线操作，减少布线过程中高低压线交叉的问题。在实际三维建模过程中，需要重点还原灭弧腔的内部结构、触点的行程位置、安装支耳的形位公差，确保模型导入电气布局设计时，能够准确校验安装间隙、接线操作空间，避免实际装配时出现干涉问题，同时也要还原本体表面的状态指示槽、散热筋结构，确保模型的细节还原度满足结构评审、装配模拟的使用需求。
