CA6140车床进给还原传动箱体结构

　　这套还原器结构主要服务于CA6140普通车床的进给传动链，在溜板箱、进给箱与刀架运动转换之间承担运动还原、换向衔接和输出支承的作用。普通车床在车削螺纹、自动进给和快速移动过程中，进给运动需要在光杠、丝杠、操纵机构和刀架拖板之间完成多次传递，局部传动件既要保证输入轴与输出轴之间的运动关系稳定，又要在有限安装空间内避开床身、溜板和护罩的干涉。该类箱体部件的建模重点不在外观造型，而在于轴系位置、壳体包容空间、法兰连接面和外部操作边界的协调。

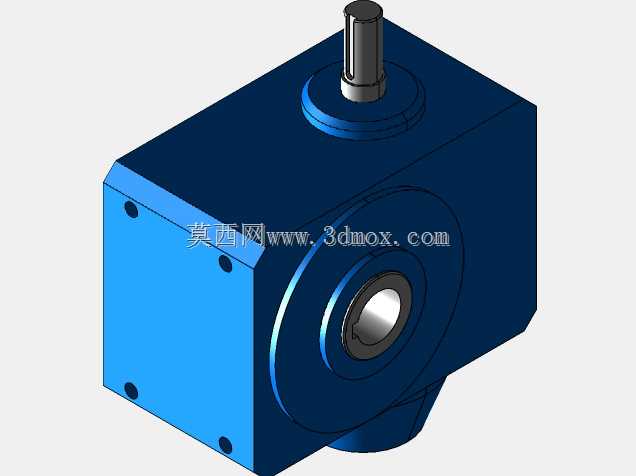

　　从结构布置看，模型采用近似方形的封闭箱体作为主体，箱体一侧设置较大的圆形输出支承孔，孔位周围保留环形凸台，用于容纳轴承、端盖和密封件。顶部伸出一根竖直输入轴，轴根部通过圆形法兰座与箱体连接，法兰座高于箱体顶面，可使轴承座拥有足够壁厚，并为润滑、挡油和装配留出空间。箱体左侧采用平整盖板式结合面，四角布置连接孔，便于检修时打开箱体，检查内部齿轮、轴套或换向元件。底部带有局部凸出支承结构，可在安装时与溜板或托架定位面贴合，避免传动件悬伸过长。

　　在实际车床运行中，这类还原机构需要承受进给方向频繁换向带来的冲击。车削外圆时，进给运动平稳但持续时间长，齿轮和轴套对同轴度较敏感；车削螺纹时，进给链与主轴保持严格速比，换向间隙过大会直接反映在螺距和表面纹理上；快速移动时，瞬时转速升高，箱体刚度和轴承限位不足会产生噪声与振动。因此设计时不能只把壳体画成简单方块，而要围绕孔系中心距、轴承外圈定位台阶、轴伸长度、端盖压紧面和油封位置逐层建立结构。圆形输出孔外侧的同心环带不仅是外形特征，更是端盖安装、轴承外圈约束和密封防护的功能区域。

　　箱体外形尺寸的确定受车床原有安装边界约束明显。顶面竖轴需要预留手柄、联轴器或接杆的运动空间，轴端不能与车床护罩、操纵杆发生碰撞；侧面输出孔要对准被驱动部件的输入中心，孔端面与配合件之间需留出垫片、端盖和紧固件的装拆距离；左侧盖板面应朝向检修空间较充足的一侧，保证螺钉可以完全退出；底部凸台则要落在支承面有效范围内，避免螺栓紧固后箱体出现悬臂变形。三维建模时，应先建立各轴中心线和安装基准面，再围绕轴承外径、齿轮最大回转半径和内壁安全间隙生成壳体内腔，最后补充外壁加强圆角、连接凸台和螺栓孔。

　　壳体壁厚在这类机床部件中需要兼顾刚度与体积。轴承座周围通常通过局部加厚圆环承受径向力，盖板结合面需要保持连续平整，螺栓孔附近设置凸台以分散压紧力。箱体棱角处采用圆角过渡，既可减少铸造或加工后的应力集中，也能避免内部清根困难。对于进给传动而言，润滑油的留存和飞溅路径也不能忽视：底部容腔应形成一定油池空间，顶部轴伸处要有防止油液沿轴外漏的台阶，侧盖结合面则需考虑密封垫或密封胶的压合宽度。

　　从选型和校核角度看，该结构适合用于低速、大传动比、换向频繁的机床辅助传动位置。输入轴竖直布置时，要重点检查轴向定位方式，防止锥齿轮、蜗杆或联轴器因轴向力产生窜动；水平输出孔承受主要扭矩时，端盖螺钉数量和轴承配合长度应与载荷相匹配；若内部采用锥齿轮副完成方向转换，两轴交点位置必须在模型中准确约束，中心偏移会造成齿面接触不良。箱体外部轮廓虽然紧凑，但内部齿轮齿顶圆、轴肩、套筒和箱壁之间应保留合理间隙，既避免运转摩擦，也为润滑油流动和铁屑沉积留出空间。

　　建模过程中还需关注装配顺序。较合理的路径是先将轴、轴承、齿轮和套筒作为子装配检查轴向间隙，再装入箱体内部，随后扣合侧盖并安装顶部法兰，最后核对外露轴伸与外部连接件的配合长度。侧盖四角孔位应与箱体螺纹孔或通孔一一对应，孔边距不能过小；顶部法兰的螺栓分布圆要避开轴肩和密封件；输出孔端面上的连接孔宜围绕中心线均布，使端盖压紧力均匀。若该部件安装在溜板箱附近，还需随拖板往复运动，管路、油杯和油塞位置应避开行程终点的碰撞区域。

　　整体来看，该还原器三维结构完整体现了机床进给传动箱体的典型设计逻辑：以轴系中心为骨架，以封闭壳体提供刚度，以法兰和盖板解决装配检修，以凸台、圆角和螺栓孔保证加工与连接可靠性。对于结构设计人员，它可用于校核CA6140车床进给系统的空间布置；对于三维建模学习者，可借此练习孔系定位、箱体壁厚、轴承座、端盖配合和装配干涉检查；对于设备维护人员，也能通过模型直观理解进给运动在箱体内部的传递路径以及外露轴、侧盖和输出法兰之间的装拆关系。
