英格索兰EP50手持气动刻划工具结构

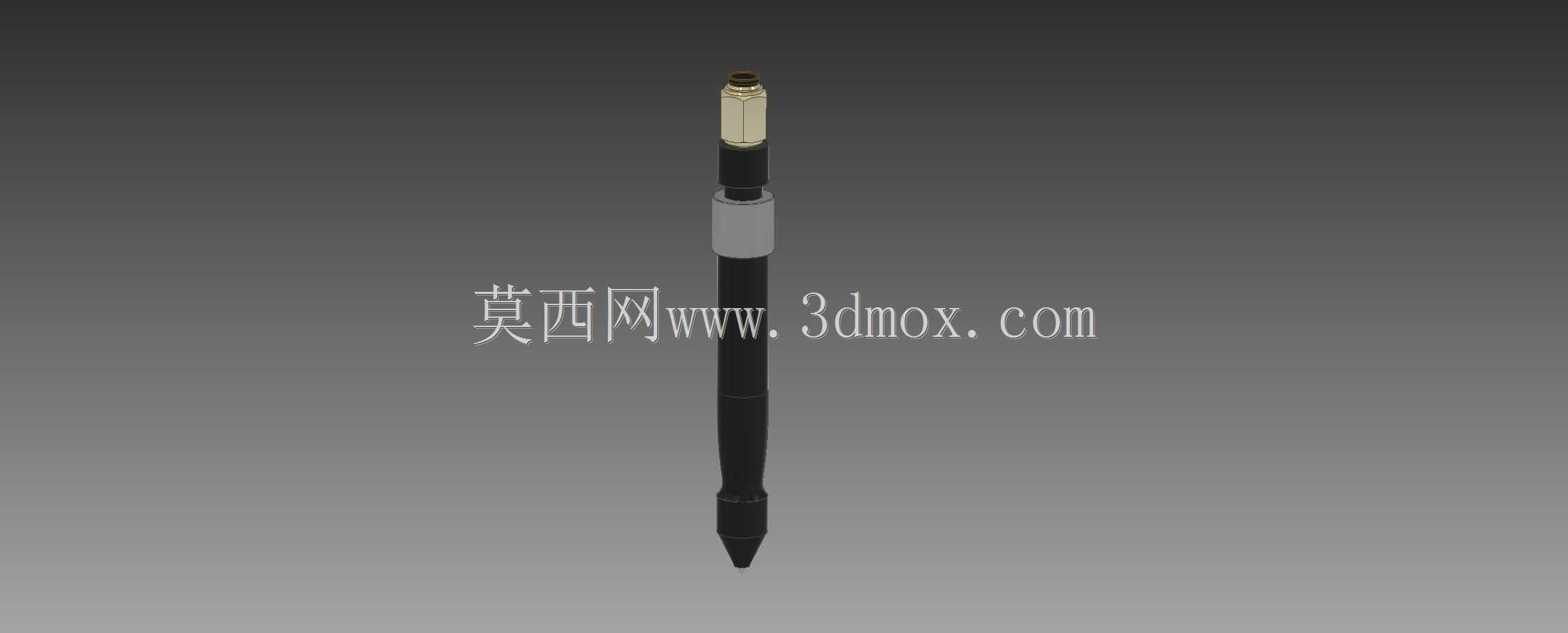

　　该三维结构呈现的是一款细长直柄式气动刻划工具，整体形态接近笔状，主要用于金属工件表面的划线、打标、找正标记以及轻型雕刻作业。工具在机床加工、钣金装配、模具修配、焊接定位和检修现场都有较高使用频率，尤其适合在普通记号笔难以留下清晰痕迹的钢制毛坯、氧化皮表面、铸件表面和机加工零件上进行快速标识。与电动刻字设备相比，气动刻划笔依靠压缩空气驱动内部冲击或往复机构，笔尖以高频小幅动作接触工件，能够在不施加很大轴向力的情况下形成连续或断续刻痕，操作者只需沿直尺、样板、轮廓线或自由轨迹移动工具即可完成标记。

　　从外观结构看，模型采用分段式细长布局，上端为气源接入与控制区域，中段为握持主体，下端逐渐收窄并过渡到刻针安装部位。顶端接头用于连接压缩空气管路，周边结构考虑了气管插拔、密封和防松需求；上部金属段承担进气、阀件布置和动力转换功能，中段深色区域形成主要握持面，下部锥形段用于约束刻针运动并把冲击动作传递到尖端。整体重心靠近手部握持区，长时间使用时手腕负担较小。笔式外形也便于在狭小空间内操作，例如靠近机床夹具、焊接坡口、模具型腔或装配基准面时，工具可以像拿笔一样稳定控制线条走向。

　　结构设计上，该类工具的核心并不只是外壳造型，而是内部气动动力链与外部握持、导向、更换件之间的协调。压缩空气进入工具后，需要经过控制阀、气道和往复冲击元件，将气流能量转换为刻针的高频轴向运动。外部壳体既要容纳内部零件，又要保证同轴度，使刻针在工作时不发生明显偏摆。模型中可见的多段圆柱和台阶结构，对应了不同功能模块的装配边界：上部较细的金属段适合布置接头与阀芯，中部较粗区域可为内部气缸、冲击活塞或弹簧复位结构留出空间，下部缩径段则提高笔尖附近的刚度和指向性。

　　在实际加工场景中，划线工具常被用来在钢板、轴类零件、法兰、焊接件和模具坯料上标注加工余量、孔位中心、折弯线、切割线或装配方向。使用时，工件表面往往存在油污、氧化皮、切削液残留或轻微不平，普通画笔线条容易模糊，而气动刻划针通过机械冲击形成物理痕迹，标记更耐搬运、耐吹气和耐切削液冲刷。对于大型机床床身、焊接结构件或重型装备零部件，操作者还会配合高度尺、划线盘、角尺、样板和粉线使用，工具尖端沿基准边移动，能够得到较清晰的定位线。

　　该工具的外形尺寸边界以细长轴向布置为主，直径较小，适合单手掌握；下端笔尖区域收窄后，视线可以较容易观察到针尖与工件接触位置，减少遮挡。上部接头需要预留气管弯曲半径，若在工装夹具密集或机床内腔中使用，应考虑气管从上方接入后对操作姿态的影响。笔尖端部属于易损和可更换部位，设计时通常需要保证刻针同轴安装、锁紧可靠，并允许在磨损后快速替换。下部锥段不仅提供视觉上的尖细导向，也能提高前端结构的抗弯能力，避免刻针受侧向力时折断或偏离轨迹。

　　从人机操作角度看，直柄笔式结构适合轻压划线，操作者主要通过拇指、食指和中指控制方向，手掌提供稳定支撑。工具工作时存在高频微振动，因此外壳分段和表面材质需要兼顾防滑、隔热与减振；金属上段保证气源和动力部件的强度，深色握持段则可增加摩擦并降低冷硬触感。控制阀位置应靠近上端或手指可触及区域，使气源启停、转速或冲击强度调节不至于打断划线动作。对于需要连续标记的工位，气管接头的方向和活动自由度也会影响使用疲劳度。

　　建模时应重点还原各段直径变化、台阶配合面、顶部气源接口、下端锥形导向区以及刻针伸出长度。结构工程师在选型或二次设计时，可依据该模型检查手持工具与夹具、样板、机床防护空间之间的干涉关系，也可进一步细化内部阀芯、冲击活塞、复位弹簧、刻针夹套和密封件。外形虽然简洁，但其工程价值在于把气动动力、高频冲击、手持操控和易损件更换集中在一个紧凑笔状壳体中，使现场标记作业既能保持线条清晰，又能适应金属加工环境下的粗粝表面和频繁使用。
