250升立式压力储油罐体结构设计

　　在机床液压系统、中小型工业润滑供油回路、车间集中供油站点的配套设计中，压力储油装置是保障系统油压稳定、缓冲液压冲击、储备应急供油容量的核心辅件，这款250升规格的立式压力储油罐体，正是针对CA6140类普通车床及同级别中小型机加工设备的液压润滑需求设计的配套储油单元。从实际应用场景来看，这类储油装置通常安装在机床床身侧方的预留安装位，或是车间集中供油系统的储油单元架上，区别于常压储油箱，带压储油结构能够减少油泵的频繁启动频次，在系统瞬间用油量增大时补充供油流量，避免油压跌落导致的夹紧机构失压、导轨润滑断油等加工故障，尤其在车床连续切削、多工位同时动作的工况下，储油单元的稳压作用能够直接提升加工过程的稳定性。

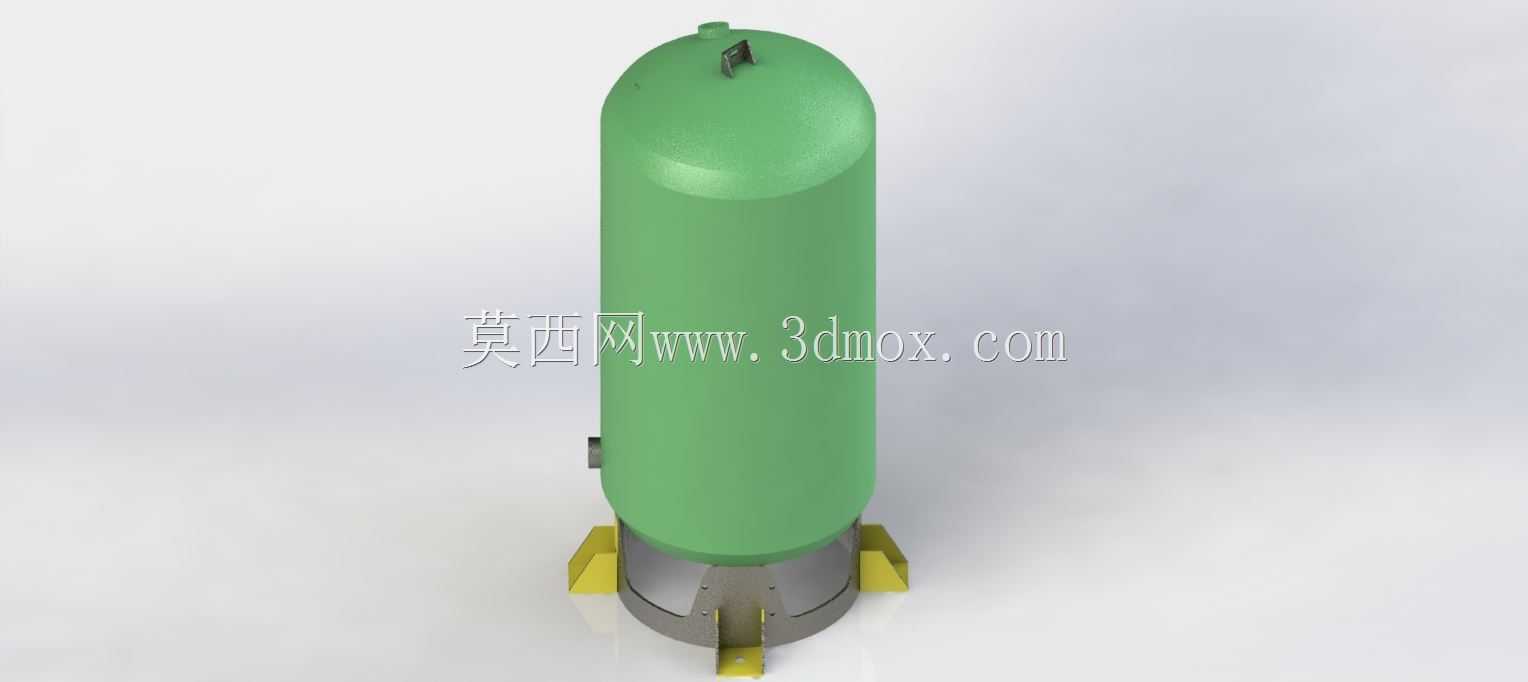

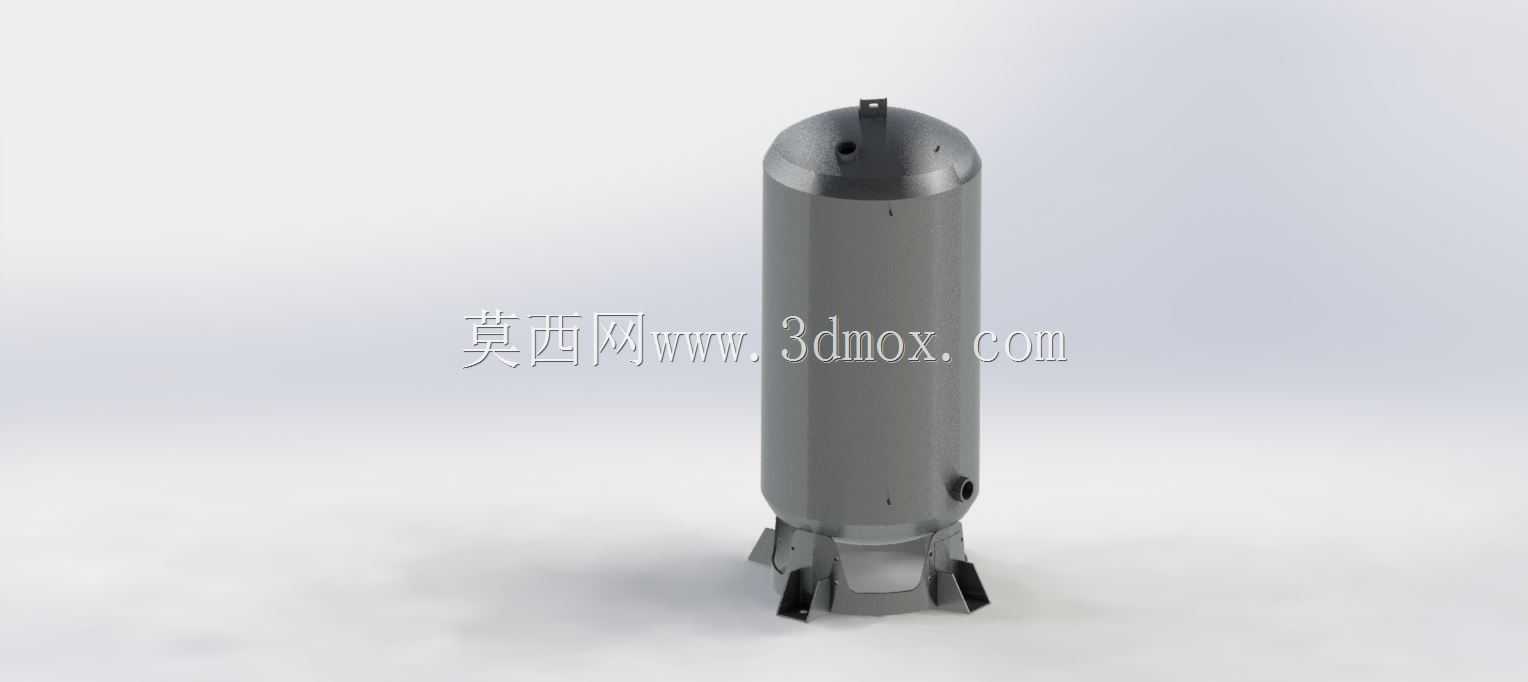

　　从结构设计思路来看，这款罐体采用立式长圆柱主体搭配上凸形椭圆封头、下锥形收口接底座的结构形式，主体圆柱段采用等壁厚设计，能够在额定承压范围内均匀分散环向应力，避免局部应力集中导致的罐体变形；顶部封头采用标准椭圆封头结构，相比平盖结构承压能力提升40%以上，无需额外增设过多加强筋即可满足常规机床液压系统0.3-0.6MPa的工作压力要求，封头顶部预留的小型接口可用于安装压力检测元件、排气阀或是注油管路，侧面靠近封头位置的侧接口可接入系统回油管路，避免回油直接冲击罐底沉积的杂质。底部的锥形收口设计并非单纯为了造型，而是考虑到长期使用过程中油液内的金属碎屑、杂质会自然沉积在锥底位置，锥底最低处可预留排污接口，日常维护时无需完全排空罐内油液即可排出沉积杂质，降低维护工作量。

　　底部的支撑结构采用三支点式支脚设计，三个均匀分布的支脚直接与罐体下部的加固圈焊接为一体，每个支脚都预留了安装螺栓孔，安装时可通过膨胀螺栓或是连接螺栓直接固定在设备安装基座上，三支点结构相比四支点结构对安装平面的平面度要求更低，不会因为基础面不平导致支脚受力不均，长期使用下也不会出现罐体焊缝因为附加应力开裂的问题。从安装边界尺寸来看，250升容量的立式罐体整体高度控制在适配中小型机床侧装空间的范围内，圆柱段外径经过优化，既保证了有效储油容积，又不会占用过多的设备周边操作空间，安装时需要在罐体周边预留至少150mm的操作间隙，方便日常检查油位、开启排污阀以及连接管路。

　　在功能特性上，这款压力储油罐体的内壁设计考虑了液压油的兼容性，整体结构无死角，油液在罐内的流动路径能够避免出现局部滞流区，减少油液氧化变质的概率；罐体外部无需额外做复杂的保温层，常规车间环境下即可使用，若用于低温车间可直接在外壁加装伴热带与保温层，原有结构不需要做修改。设计过程中针对罐体的承压稳定性做了校核，圆柱段的壁厚选择既满足强度要求，又控制了整体自重，单人即可配合简易吊装工具完成安装就位，支脚的高度设计预留了足够的排污操作空间，不需要额外抬高罐体即可在底部安装排污阀门。不同于大型工业储油罐，这款小型压力储油单元专门适配机床类中小型液压系统，管路接口的位置、安装尺寸都匹配常规机床的安装预留位，不需要现场做过多的改制即可直接接入系统，在建模过程中所有焊缝位置、接口尺寸、支脚安装孔位都按照实际加工工艺做了还原，能够直接用于生产下料、结构校核以及安装布局模拟，避免设计阶段出现安装干涉、接口不匹配的问题。
