农用手推车框架式承载结构设计

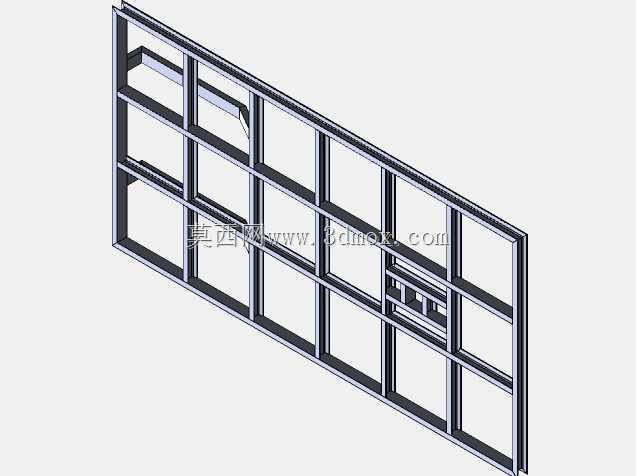

　　这套框架结构是农用手推车的核心承载主体，主要面向田间地头农资转运、短途农产品搬运、工地零散物料周转这类场景设计，区别于普通家用小推车，结构强度冗余留足了重载工况的余量，适配农村非铺装路面的颠簸受力需求。从结构布局来看，整体采用矩形管材拼焊的格栅式框架，没有采用整板封闭的设计，一方面能大幅降低整体自重，推运过程中减少不必要的体力消耗，另一方面格栅间隙可以漏下运输过程中夹带的泥沙、碎石，避免物料在车底堆积增加额外负重，同时镂空结构也方便日常冲洗维护，雨后或沾泥后不需要特意抠挖缝隙就能清理干净。设计过程中优先考虑了受力传递路径，侧边的主纵梁采用通长型材布置，没有在受力集中的中部做拼接，所有横向肋条的焊接位置都对应纵梁的受力节点，

　　避免局部悬臂过长导致重载时出现型材弯折。框架的边框做了外翻的折边预留，后续安装木质或金属栏板时，可以直接通过螺栓固定在预留的安装边上，不需要额外在主框架上打孔破坏主梁强度，栏板高度可以根据实际运输需求选配，运输散装粮食、渣土类物料时加装高栏板，运输大件农具、成箱农资时可以拆除栏板直接利用平面承载。安装边界上，框架底部预留了轮轴安装的同轴定位孔，两个安装位的同轴度公差控制在0.2mm以内，避免轮组安装后出现走偏、轮轴偏磨的问题；前端的牵引把手连接位做了双层板材补强，因为推行过程中抬升、转向的受力全部集中在前端连接点，补强结构能避免长期使用后连接处开焊断裂。框架的整体宽度控制在常规农村入户门、田埂便道的通行宽度以内，

　　不会出现推运过程中卡滞的问题，高度方向贴合普通人腰部发力的位置，推行时不需要过度弯腰或抬臂，长时间转运物料能降低操作疲劳感。格栅的肋条间距经过反复校核，既不会因为间距过大导致小体积物料漏落，也不会因为间距过密增加多余的结构重量，每根横纵肋的连接处都做了满焊处理，焊后打磨掉焊渣凸起，避免尖锐边角划伤操作人员或者勾扯运输的包装袋。考虑到农用场景经常会接触化肥、农药这类有一定腐蚀性的物质，框架结构的型材选型预留了足够的壁厚，后续做防锈喷涂时也能保证涂层附着力，不会因为轻微磕碰就出现大面积锈层脱落。结构的受力测试按照额定载重1.5倍的标准做了仿真校核，满载情况下中部最大挠度控制在3mm以内，卸载后能完全回弹，不会出现永久性的塑性变形，

　　轮轴安装位的局部应力集中区域也做了圆弧过渡处理，避免应力集中导致的焊缝开裂。另外框架上预留了多个绑带挂点，运输成件物料时可以用绑带穿过挂点固定，避免颠簸路面物料滑落，挂点位置避开了主受力焊缝，不会因为绑带的拉力拉扯焊缝影响结构强度。整个结构没有复杂的异形曲面，全部采用标准矩形型材切割焊接即可加工完成，普通的乡村电焊铺就能完成维修替换，不需要特殊的加工设备，适配农村地区的维修条件，哪怕使用过程中某一根肋条出现变形，也可以单独切割替换，不需要整体报废框架，大幅降低了全生命周期的使用成本。
