机器人用MG995伺服舵机结构设计

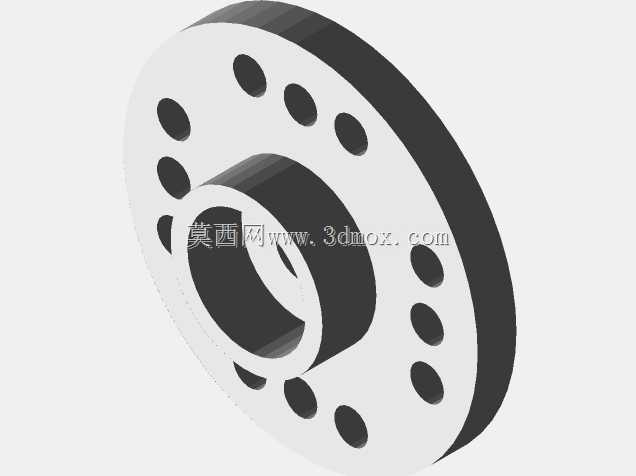

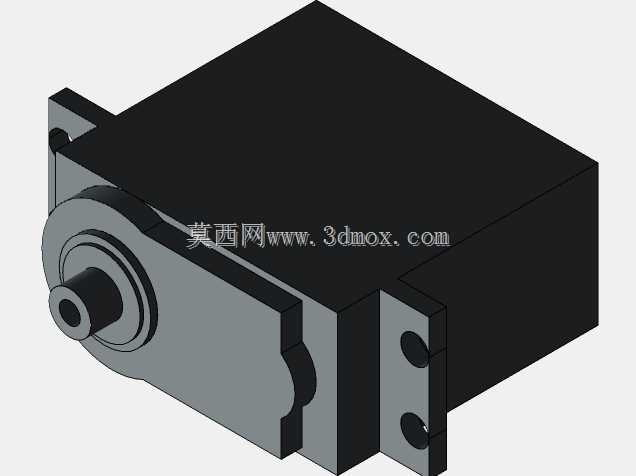

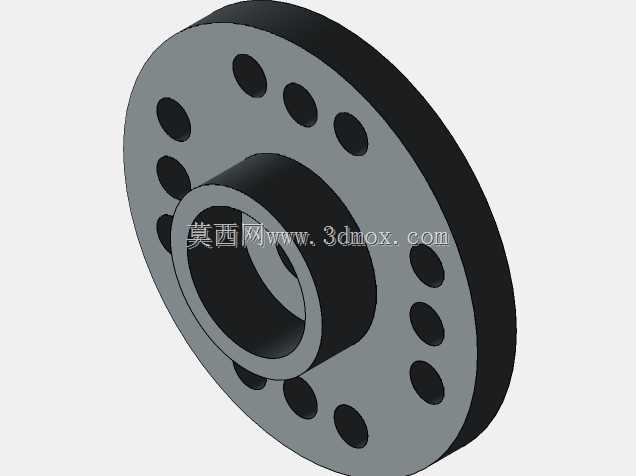

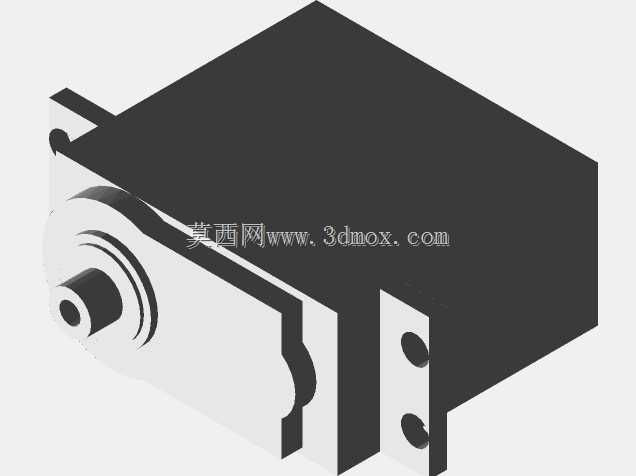

　　不需要额外加装角度反馈元件就能实现精准的位置控制，大幅简化了小型设备的控制链路结构。做这款舵机的三维建模时，首先要明确的是安装边界的尺寸约束，很多新手建模时只关注舵机主体的外形轮廓，忽略了两侧安装耳的孔位公差、输出轴的伸出长度、轴端的齿形参数，实际装配时就会出现安装螺丝无法穿入、舵盘和连接部件干涉的问题。建模过程中，主体外壳的分型面要按照实际产品的合模线来设定，上下壳的配合止口尺寸要预留合理的装配间隙，不能做成完全零对零的贴合，否则仿真阶段会出现配合面过定义的报错，也不符合实际注塑件的生产装配公差。输出轴部分的结构要还原多层台阶的设计，最外侧的轴段用来安装标准舵盘，中间的环形槽是卡簧的安装位，用来限制输出轴的轴向窜动，在小型仿生机器人、教育类机械臂、航模舵面控制这类对执行器体积、扭矩输出有明确要求的场景里，MG995规格的伺服舵机是应用频次极高的动力执行元件，这类舵机的三维结构建模精度，会直接影响后续整体装配的干涉检查、运动仿真的准确度，很多刚接触机器人结构设计的工程师，往往会忽略舵机安装位的细节公差，导致后期打样装配时出现舵机卡滞、输出轴同轴度偏差的问题。从实际工程应用的角度看，这类舵机的核心功能是接收PWM控制信号，将电信号转化为输出轴的定角度回转运动，和普通直流电机的连续回转不同，它可以在0到180度的转角范围内实现位置闭环锁定，在小型机器人的关节驱动、机械爪的开合控制、航模升降舵与方向舵的偏转驱动场景里，

　　内部和减速齿轮组配合的轴段要和齿轮内孔的尺寸做匹配，保证传动链的同轴度。舵机尾部的出线槽位置要做合理的圆角过渡，避免实际布线时线材被外壳锐边割破绝缘层，两侧安装耳的固定孔要设计成适合M2螺丝的通孔，孔位周边要做轻微的沉台，保证螺丝拧紧后头部不会突出安装平面，影响和安装支架的贴合度。从结构设计的思路来说，这款舵机的内部布局是把直流驱动电机放在壳体尾部，通过三级直齿减速组把动力传递到前端输出轴，内置的电位器和输出轴同轴转动，实时反馈当前转角位置，和控制电路形成闭环，建模时虽然不需要把每一个减速齿轮的齿形都做完全精确的渐开线绘制，但要把齿轮的分度圆直径、安装轴的位置、齿轮组的传动层级关系还原准确，这样在做整机运动仿真时，

　　才能正确模拟舵机输出的传动比，不会出现运动关系错乱的问题。在实际选型搭配时，这类舵机的安装位通常会设计在机器人关节的连接支架上，安装面的平面度要控制在合理范围内，如果安装面翘曲，强行拧紧固定螺丝会导致舵机外壳变形，压迫内部的减速齿轮组，造成转动阻力变大、舵机抖动甚至堵转烧损的问题。输出轴连接的舵盘要和负载部件做可靠的周向固定，通常是依靠舵盘和输出轴配合的花键齿传递扭矩，不要单纯依靠螺丝的顶紧力来传力，否则大负载下容易出现打滑、位置偏移的问题。建模时还要注意舵机主体的边角都做了小圆角过渡，没有尖锐的棱角，这既是注塑件生产的工艺要求，也能避免装配时划伤操作人员、割破连接线材。很多人做这类小型标准件建模时，会直接套用网上下载的简化模型，

　　往往忽略了输出轴中心到安装面的高度尺寸、安装耳的厚度这些关键装配尺寸，等到整体设备装配时才发现舵机突出安装面过多，和周边的结构件产生运动干涉，不得不重新修改支架设计，拖慢整体项目进度。准确还原这类标准执行元件的三维结构，本质上是为了在设计阶段就把所有装配边界确认清楚，减少后期打样迭代的次数，尤其是在多自由度小型机器人的设计中，十几个舵机的安装位如果有一个尺寸出现偏差，就会导致对应的关节运动范围达不到设计要求，甚至出现运动过程中结构件互相碰撞的问题。另外，建模时还要考虑舵机的重量分布，主体部分的重量集中在尾部的驱动电机和减速齿轮组位置，在做整机的重心仿真计算时，准确的质量分布参数能帮助设计者更合理地布置各关节的舵机位置，平衡整机的重心，减少舵机的静态负载，延长设备的连续工作时间。
