带法兰输出盘的微型伺服舵机结构

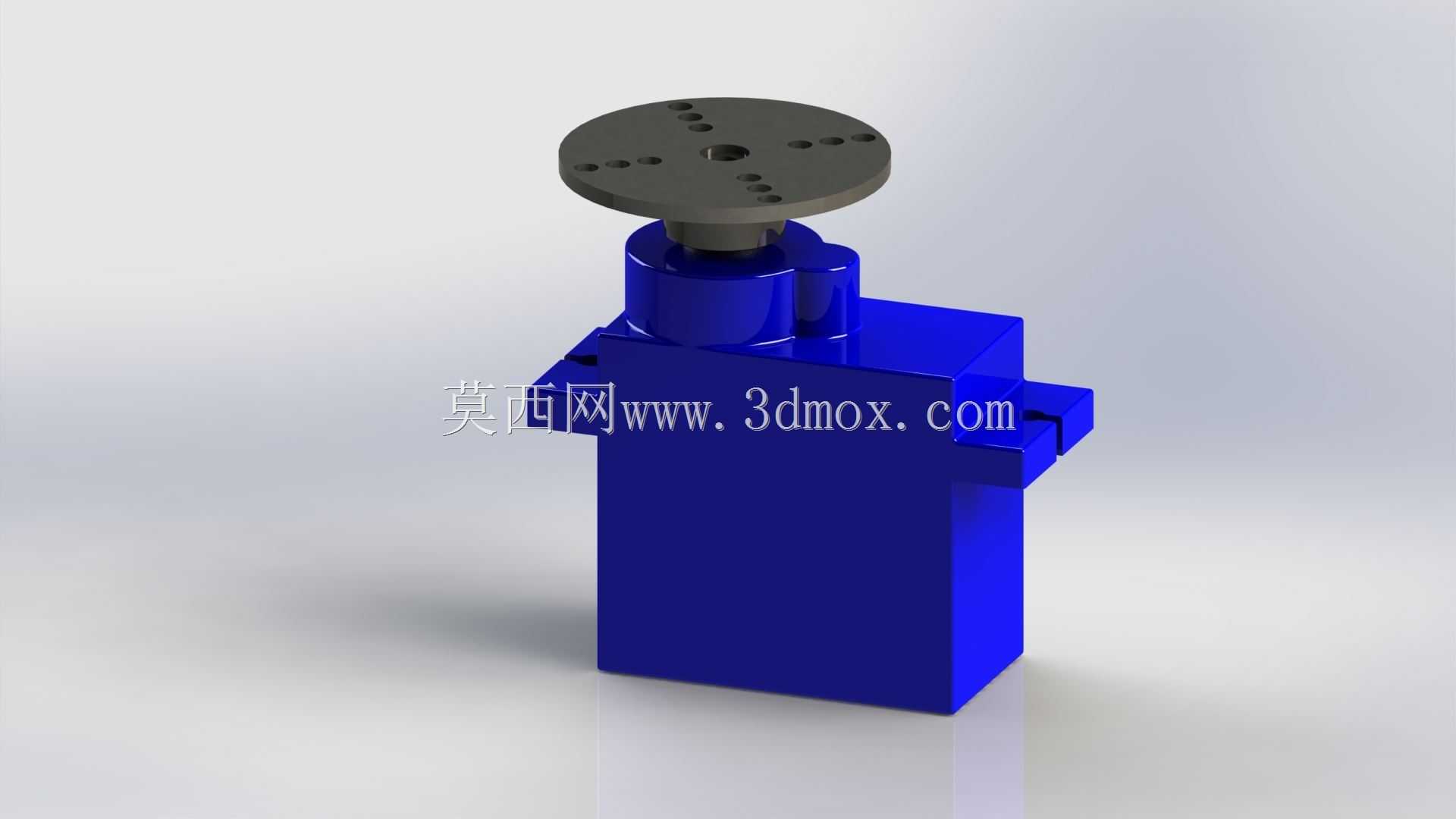

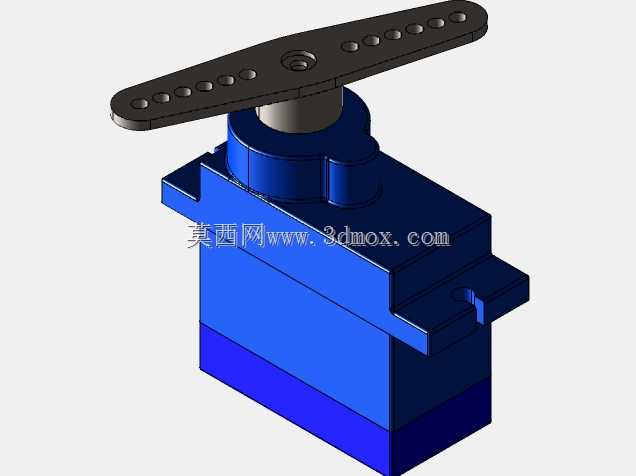

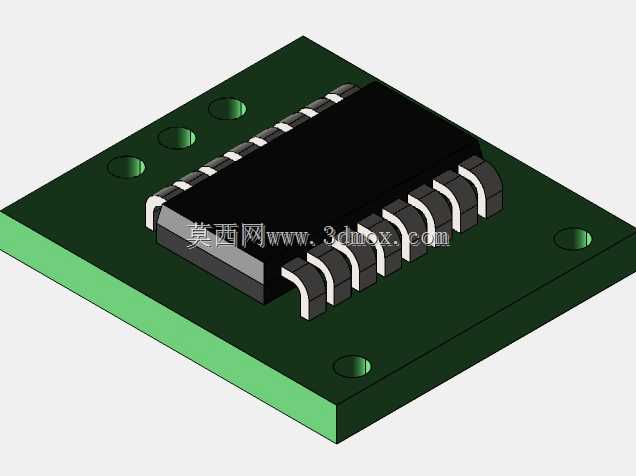

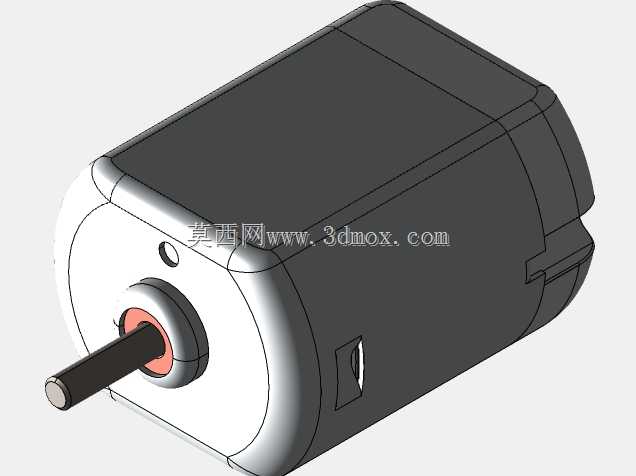

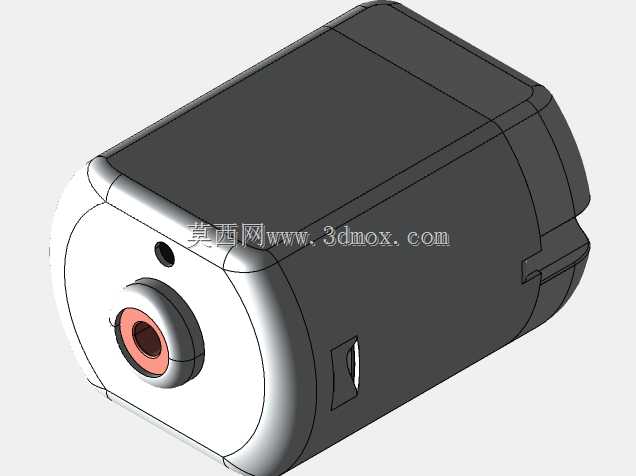

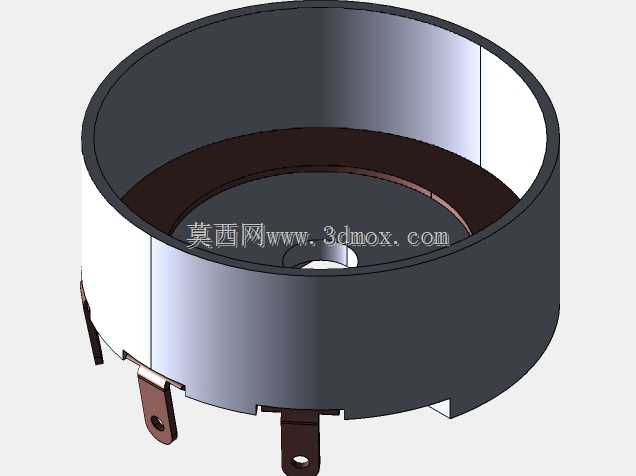

　　在小型自动化装备、教学实验平台以及轻载执行机构里，这类带顶部法兰输出盘的微型伺服舵机经常承担角度定位和短行程摆动任务。它不像大功率主轴电机那样追求连续高速旋转，而是把位置闭环、减速输出和紧凑安装整合在一个方形壳体内，适合空间受限但又需要明确转角反馈的场合。建模时首先要抓住它的使用边界：底部蓝色方箱是主体容纳区，内部布置直流电机、减速齿轮组、控制板和电位器或角度反馈元件；上部圆柱段承接输出轴，顶部黑色圆盘并非随意装饰，而是用于连接摆臂、拨叉、小连杆或工装压头的安装界面。

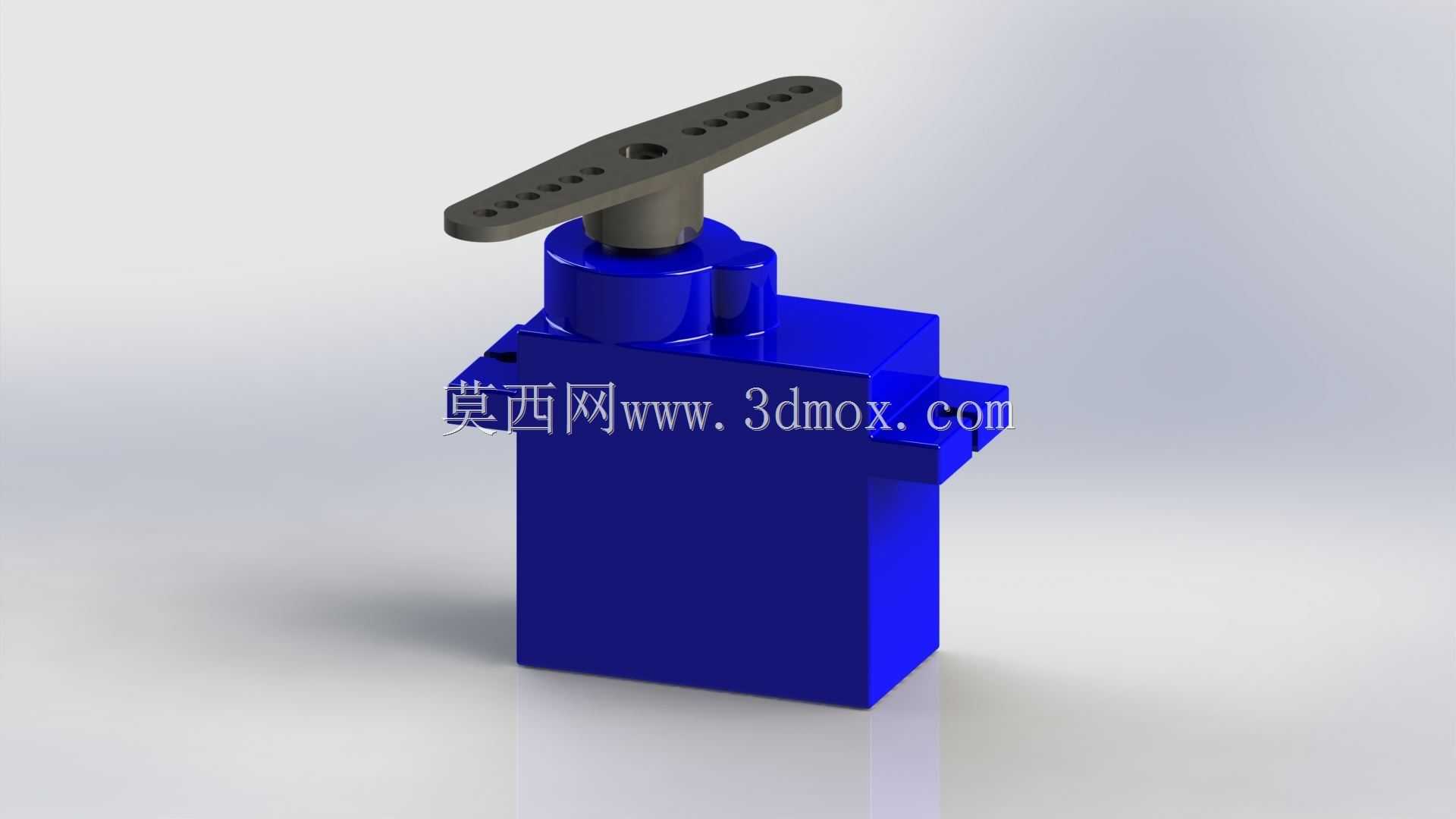

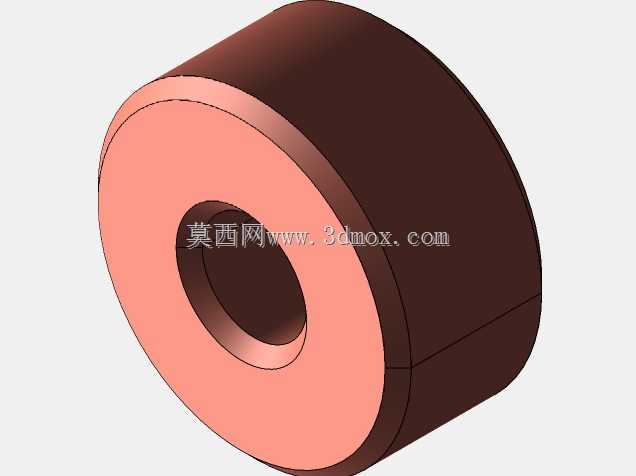

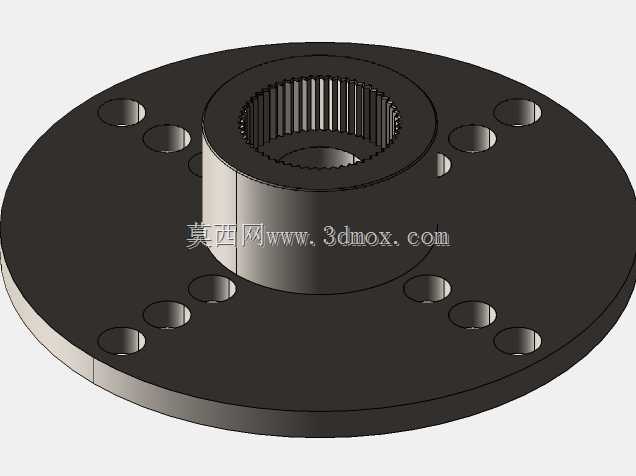

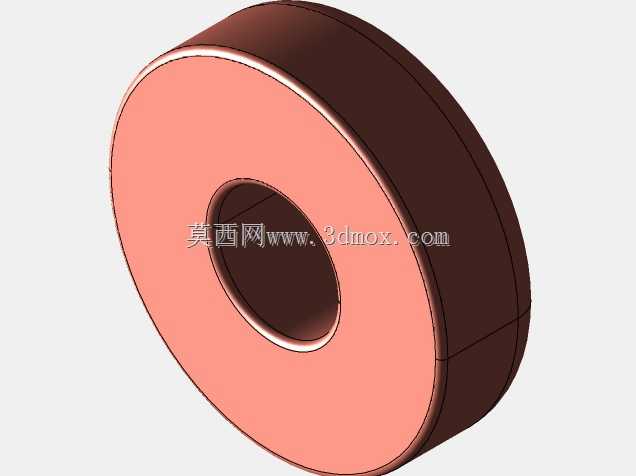

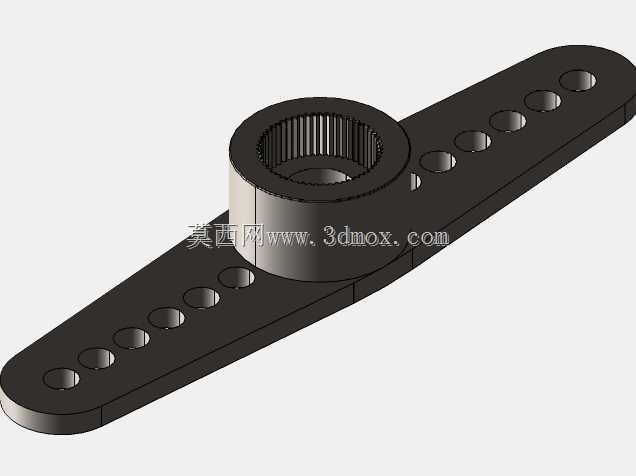

　　从实际装配看，圆盘上的多孔位布置是这类舵机的关键结构。中心孔用于与输出轴配合，保证扭矩传递；周围多组小孔按不同半径分布，可适配多种标准舵机臂、自定义摇臂或转接板。设计这些孔位时，不能只看外观阵列，需要结合螺钉规格、沉头深度、盘厚以及扳手空间校核。若圆盘过薄，锁紧螺钉后容易产生局部翘曲；若孔距过密，盘体有效承载截面会被削弱，反复正反转时还可能在孔边出现疲劳裂纹。模型中圆盘与蓝色壳体之间保留了明显的轴向台阶，这一区域对应输出轴支承和密封位置，工程上通常要考虑轴套、轴承或止推垫片的装配空间。

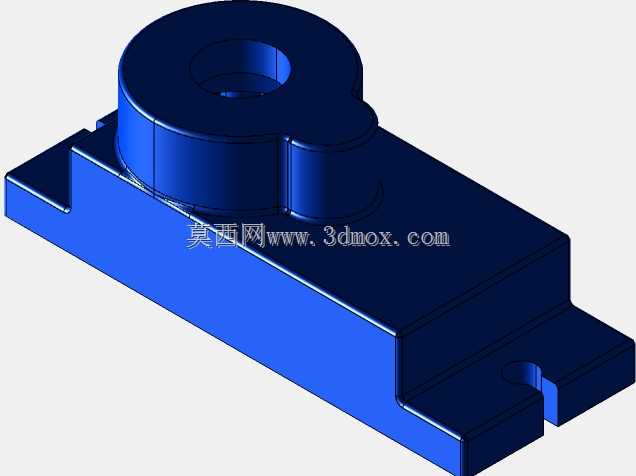

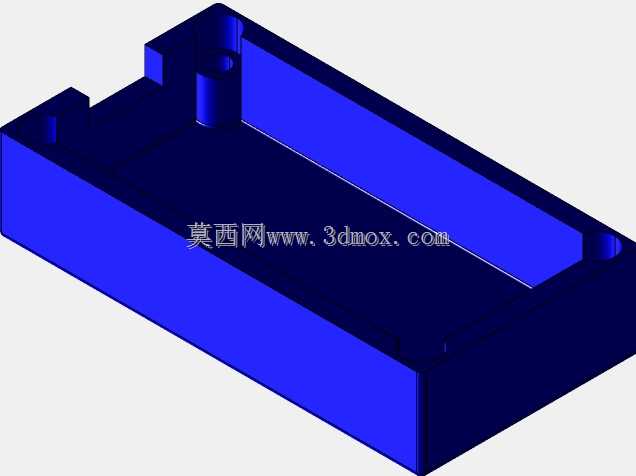

　　外形方面，方形箱体有利于在机架侧板、铝型材槽内或夹具座中定位。与圆形电机相比，方壳侧面可以直接贴靠安装面，通过侧向螺钉或外围抱箍固定，减少旋转趋势。箱体一侧伸出的小凸台用于走线或容纳输出轴相关结构，在整机布局时不能把该区域压死，否则会影响装配，甚至干涉线束弯折。顶部法兰盘的直径大于上部圆柱壳体，形成一个清晰的安装边界：当执行器从设备面板下方穿过时，圆盘可作为限位面，也可在上方承载被驱动件；若设备需要把舵机埋入薄板内侧，圆盘直径和下方壳体高度就决定了开孔尺寸与支撑间距。

　　这类伺服执行器的功能核心是受控角位移。控制系统发出目标角度信号后，内部电机经减速箱带动输出轴转动，反馈元件检测当前位置并形成闭环，因此它能在设定角度范围内停止并保持扭矩。应用在小型风门、阀门拨片、料仓挡板、机器人关节、云台转向和夹具开合机构中时，设计人员关注的不只是转速，更包括输出扭矩、转角范围、回差、响应速度以及堵转保持能力。三维结构建模需要把这些需求转化为可检查的几何关系：输出轴中心线应与法兰盘同轴，盘上安装孔要对称分布，箱体底部与输出轴端面的平行度会影响被驱动件的运动平面，侧向凸台与外部线束的弯曲半径也应在布局阶段留出。

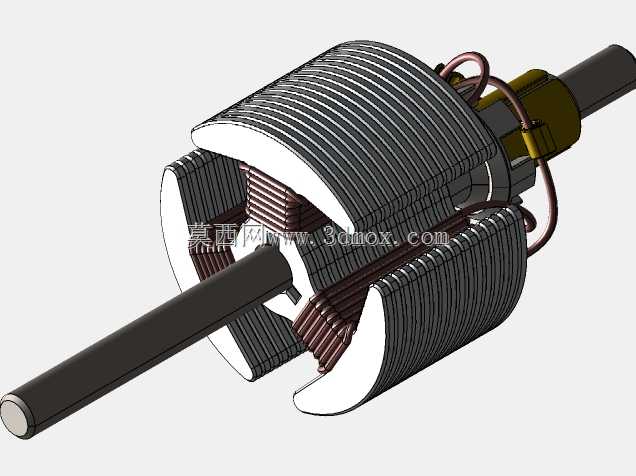

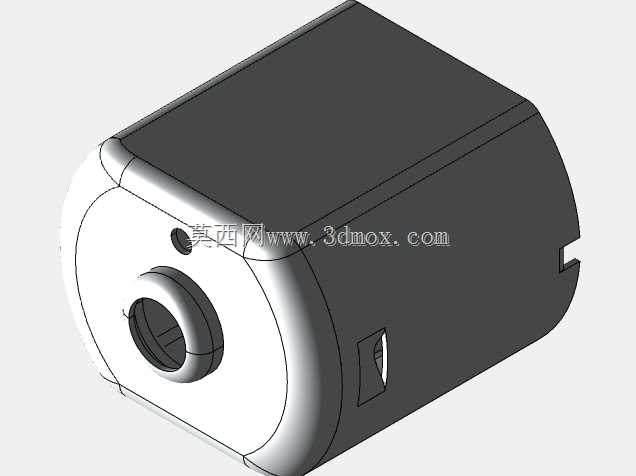

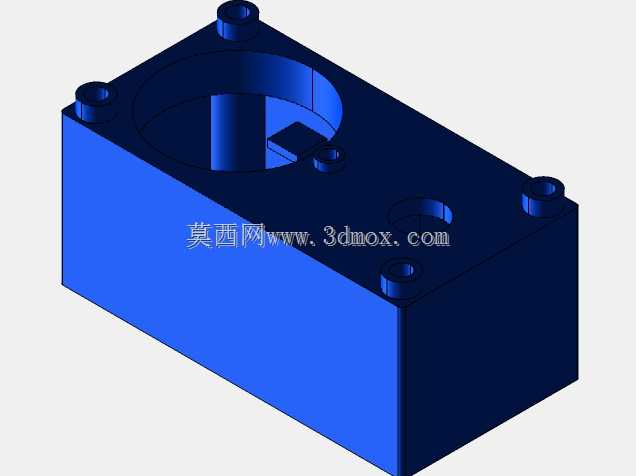

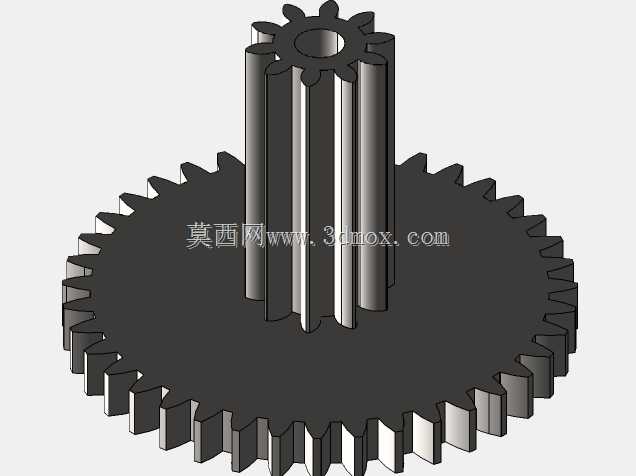

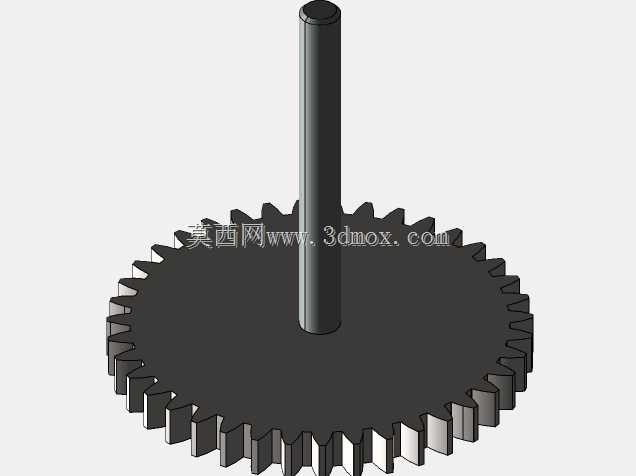

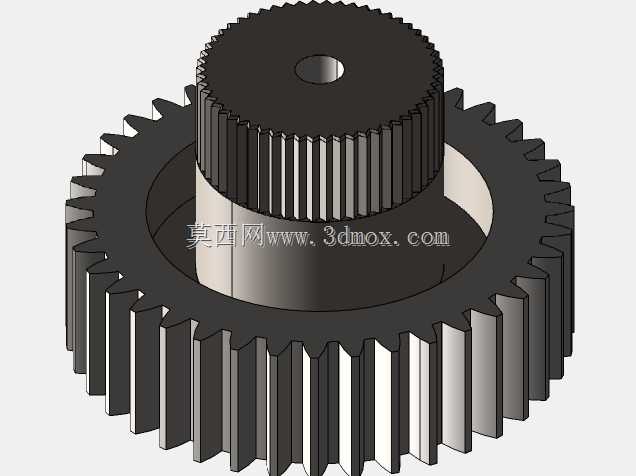

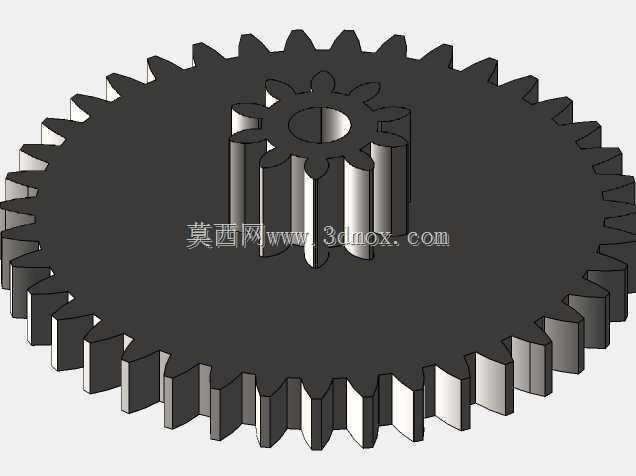

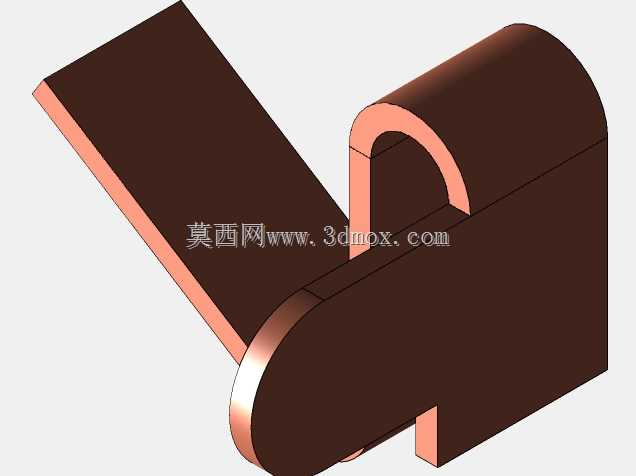

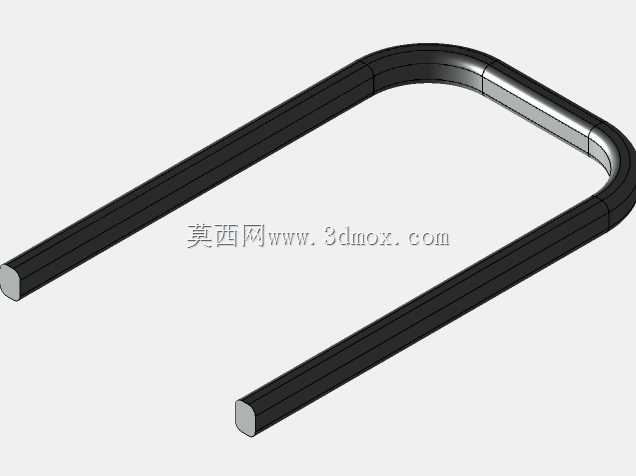

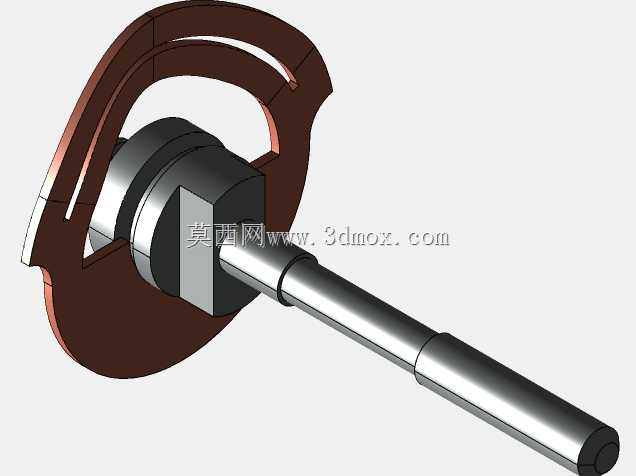

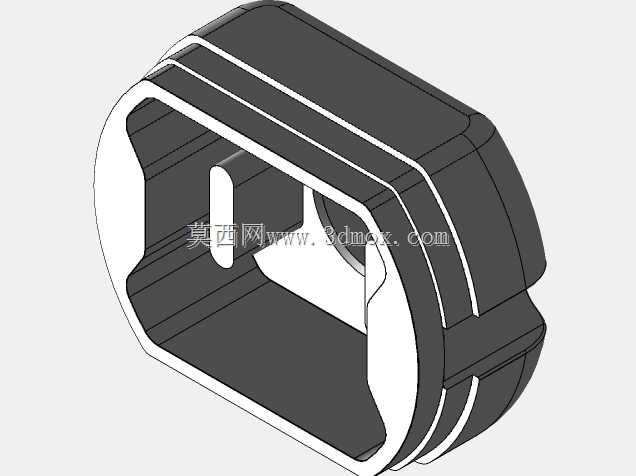

　　设计思路上，可以把模型拆成四个层次理解。第一层是外壳与安装基体，方箱提供防护和固定基准；第二层是动力与传动部分，电机高速旋转后通过多级齿轮降低转速、放大扭矩；第三层是输出接口，圆柱轴颈和顶部法兰盘把运动传递给外部机构；第四层是反馈与控制部分，虽然外观上不可见，却决定了舵机能否精确停位。进行结构细化时，壳体圆角、拔模斜度、螺钉柱位置和内部齿轮间隙都应符合小型塑料壳体或压铸壳体的制造逻辑。外观面可以简洁，但承力部位不能单薄，尤其是输出轴根部、法兰盘连接区和箱体螺钉固定座，需要在模型中保留足够壁厚。

　　安装边界还包括运动干涉检查。法兰盘随输出轴转动时，盘上螺钉头、外接摇臂和导线都可能扫过周围零件，因此布局时要以盘径和外接构件最大回转半径建立干涉体。若在盘上安装长拨杆，扭矩虽然可以通过力臂放大，但作用在输出轴上的弯矩也会增加，容易造成轴颈磨损和壳体变形。对于轻载场景，这种结构便于快速搭建；对于频繁启停或侧向受力较大的场景，则应增加外部支承，让法兰盘只传递扭矩，不承担过大的悬臂载荷。

　　从选型和逆向设计角度看，该模型适合用来演示微型伺服舵机的外部接口、安装方式和动作空间。它的价值不在于复杂曲面，而在于把方壳本体、上部减速支承、多孔法兰盘和侧向走线结构之间的关系表达清楚。工程人员拿到这类数模后，可以直接在设备总装中校核安装孔距、输出高度、盘件回转范围和连接螺钉长度，也可以据此设计转接板、摇臂或限位挡块。通过这些几何细节，伺服电机不再只是一个功能符号，而是能够落入机架、连接负载并参与运动校核的真实执行部件。
