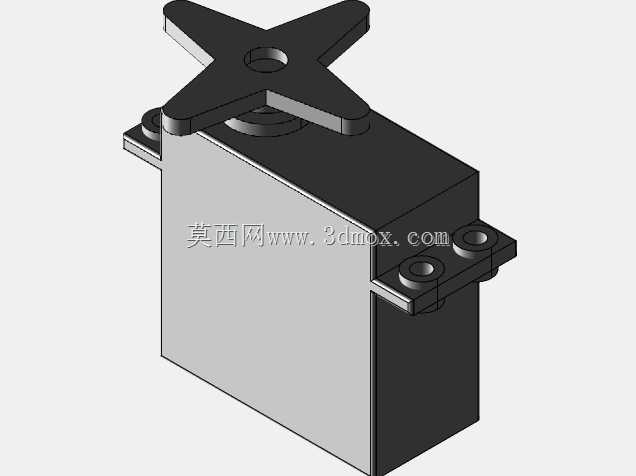

　　在航模飞控、小型机器人关节驱动、智能小车转向控制、机械臂末端姿态调整这类需要精准角度输出的场景里，这类大扭矩数字RC舵机是应用极广的执行部件，不同于普通直流电机的连续旋转输出，舵机的核心功能是接收PWM控制信号后，输出轴在设定角度范围内锁止定位，承担角度闭环控制的执行任务。这款55g量级的数字舵机，在结构设计上充分考虑了小空间安装与大扭矩输出的平衡，外壳采用高强度工程塑料注塑成型，上下壳体通过定位柱与自攻螺丝组合固定，既保证了内部齿轮组、控制电路板、直流驱动电机的防护性，也控制了整体自重，适配对负载重量敏感的航模、小型移动机器人场景。输出端配套十字形舵盘，通过花键与输出轴啮合，可适配不同孔径的摇臂、连杆连接件，

　　安装孔位采用标准RC舵机通用的两侧凸耳开孔设计，安装孔距符合行业通用规范，可直接替换同规格的模拟舵机，无需额外修改安装支架的开孔尺寸。从内部结构逻辑来看，舵机内置的直流电机通过多级减速齿轮组将高转速低扭矩的动力转化为低转速高扭矩的输出，数字控制电路相比传统模拟舵机，具备更高的控制精度与更快的响应速度，不会出现模拟舵机在小偏差信号下的抖动问题，锁止刚度更高，在承受外部负载扰动时的角度保持能力更强。扭矩参数覆盖了多数小型模型的驱动需求，4.8V供电下可输出13.5kg/cm的堵转扭矩，6V供电下扭矩提升至15.2kg/cm，足够驱动1:10遥控车的转向机构、20kg级小型机械臂的关节转动、固定翼航模的副翼与升降舵偏转。

　　定位速度参数匹配动态控制需求，4.8V供电时空载状态下转动60度耗时0.17s，6V供电下该耗时缩短至0.15s，响应速度足以支撑航模飞行时的快速姿态调整、机器人移动时的实时转向修正。供电设计上推荐5V典型工作电压，持续工作电流上限3A，选型时需要匹配供电线路的载流能力，避免舵机堵转时电流过大导致供电压降，影响控制信号的稳定性。安装边界方面，舵机主体为规整的长方体结构，两侧安装凸耳突出于主体侧面，输出轴位于主体顶部中心位置，出线端位于主体尾部，建模时完整还原了所有安装配合特征：两侧凸耳的安装孔倒角、输出轴的花键齿形、舵盘的连接孔位、外壳的定位卡扣结构，可直接用于整机装配的干涉检查、安装支架的结构设计、连杆机构的运动仿真。

　　在实际工程选型中，这类舵机的安装定位需要注意输出轴的同轴度，舵盘与负载连接件的配合间隙不能过大，否则会引入回程间隙，影响角度控制精度；固定螺丝的长度需要匹配壳体凸耳的厚度，过长的螺丝会顶入壳体内部，干涉齿轮组的正常转动，甚至打穿内部的控制电路板。三维建模过程中，对减速齿轮组的模数、齿宽参数做了等比例还原，可用于拆解演示舵机的动力传递路径，也可作为教学场景下的舵机原理演示模型，帮助初学者理解闭环角度控制的机械结构实现方式。外壳表面的加强筋设计也做了完整复现，这些加强筋分布在壳体侧壁与安装凸耳的连接处，提升了安装位置的结构强度，在舵机承受冲击负载时，避免安装凸耳断裂失效。尾部出线槽的尺寸与位置也严格按照实物还原，可用于布线设计时的空间预留，避免装配时线材被壳体夹损。
