树脂填充式防松锁紧螺母结构设计

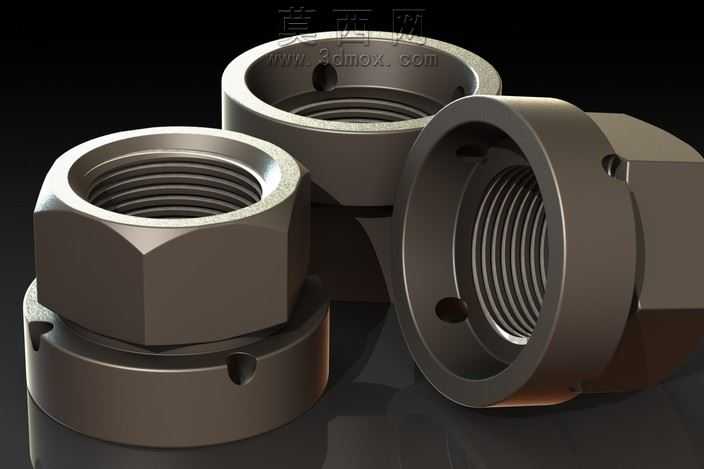

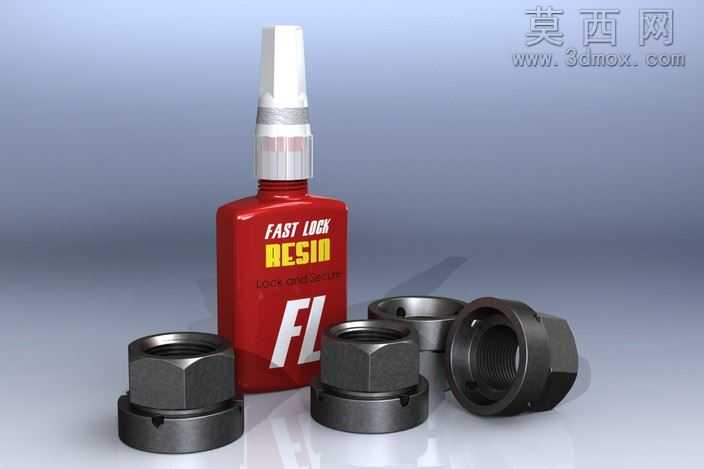

本作品为针对蒸汽屏障幕墙等特殊工况设计的锁紧螺母三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过旋转凸台命令生成螺母的基础基体，分别构建外六角的施力拧动段与带内螺纹的主体段，内螺纹部分严格按照标准公制螺纹的牙型角、螺距参数进行螺旋扫描切除，保证螺纹配合的通用性与精度。模型重点还原了螺母基体上预设的填充孔结构，该孔道贯通至螺纹牙底区域，是实现防松功能的核心结构。建模过程中对六角棱边做了符合实际加工要求的微小倒角处理，避免锐边应力集中，同时对填充孔的孔径、孔位做了参数化约束，可适配不同规格螺母的尺寸调整需求。材质与渲染阶段，为还原金属零件的真实质感，采用合金钢材质球，调整金属度参数至0.92，粗糙度设置为0.28，模拟经过发黑处理的金属表面哑光金属质感，添加细微的表面划痕纹理贴图提升真实度；场景搭建采用深色反光台面，布置三点式布光，主光从侧上方45度投射突出螺母的轮廓结构与六角面的棱边转折，辅光弱化阴影死区，轮廓光勾勒螺母边缘提升立体感，渲染输出时开启全局光照与环境光遮蔽，清晰展现内螺纹的牙型细节、填充孔的位置结构以及两段式螺母的装配关系。设计思路上，该螺母区别于普通摩擦防松、机械锁止的防松结构，采用树脂填充锁止原理，螺母拧入到位后，将专用树脂通过基体上的预留孔注入，树脂会填充孔道与螺纹副之间的空隙，固化后填充螺纹啮合的间隙，消除螺纹配合的松动旷量，同时阻断潮湿空气沿螺纹缝隙渗透的路径，避免低温环境下螺纹处凝露锈蚀，适配蒸汽屏障幕墙这类长期处于温湿度波动环境、对紧固件防松与密封有双重要求的使用场景，模型完整还原了产品的功能结构，可用于装配验证、工况模拟以及加工前的结构校核。
